PW7120

完美替代 HY2120-CB

带自恢复功能的单节锂电池保护 IC

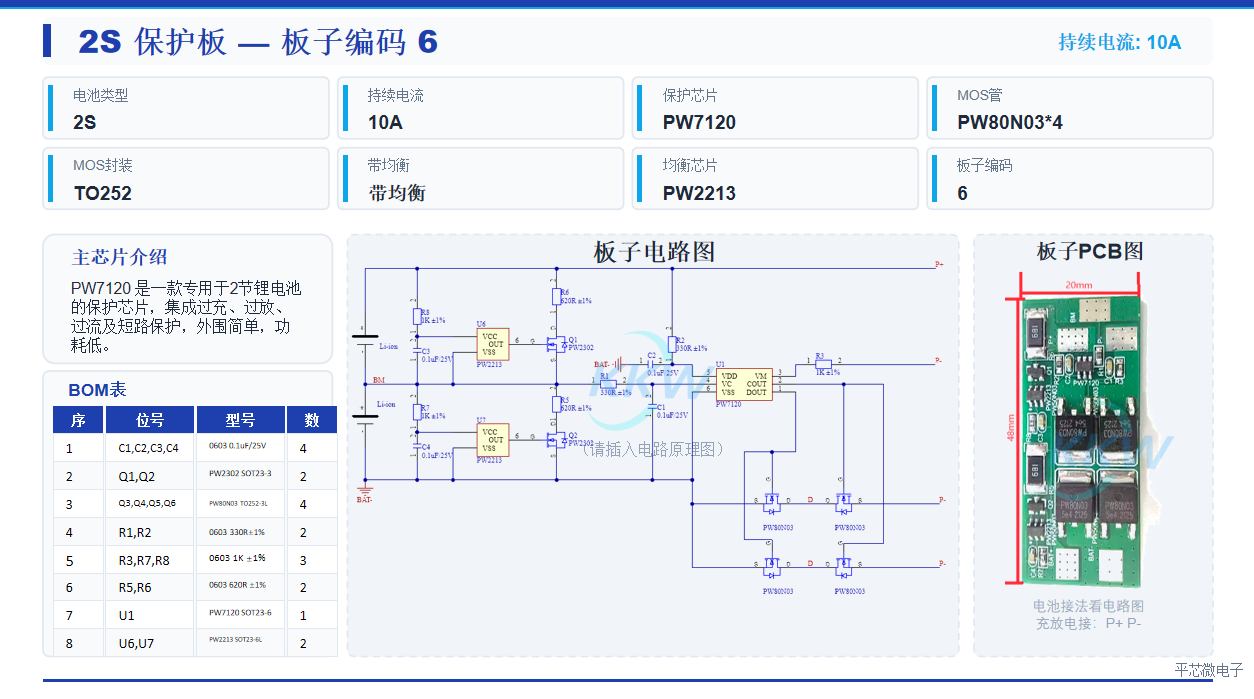

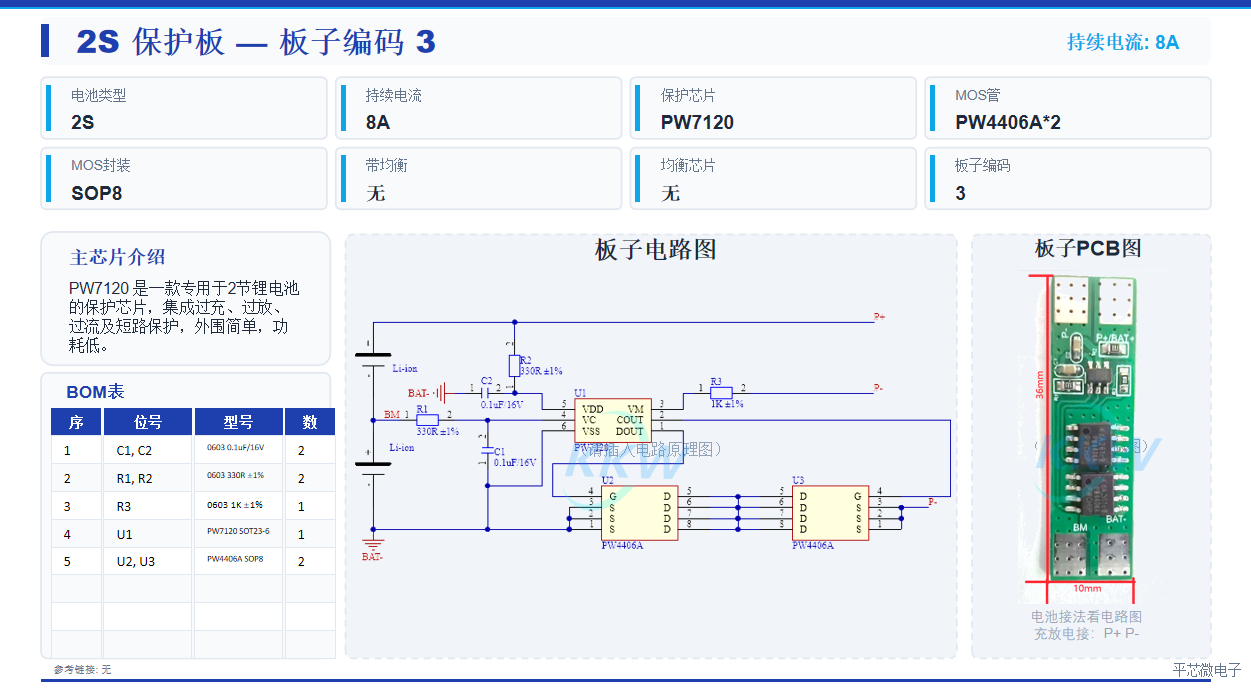

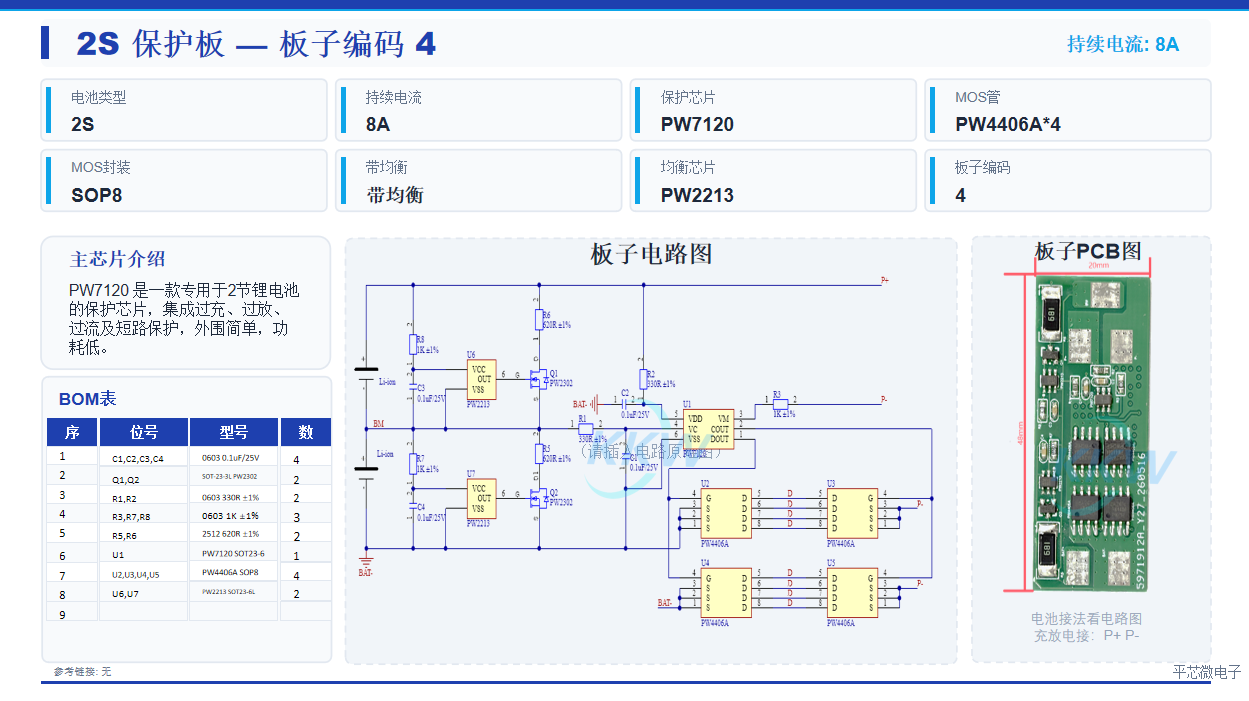

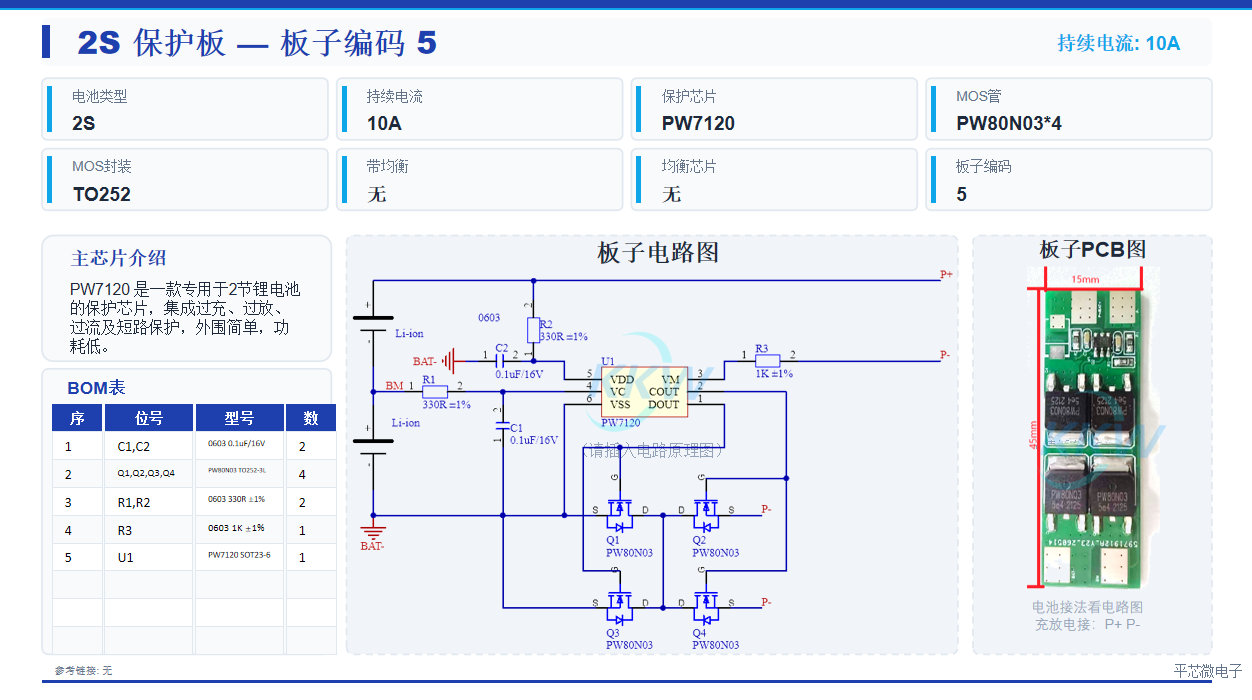

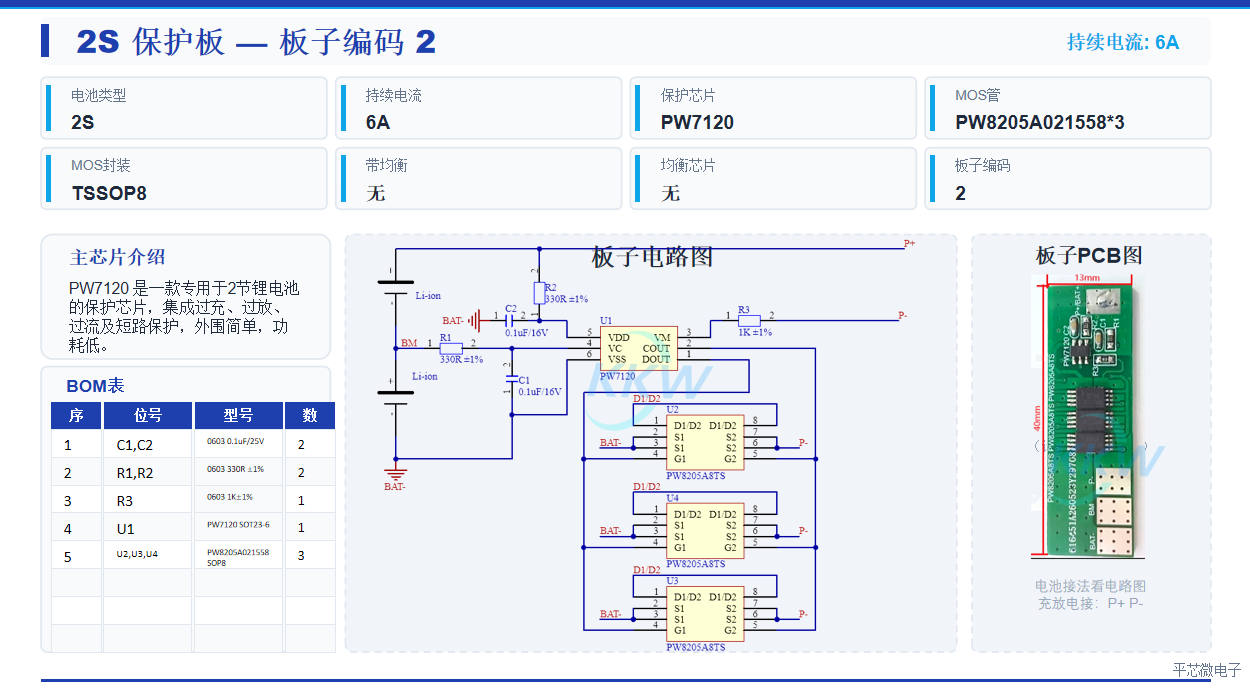

后面附带了 5 份， PW7120 的电路图， PCB 图和 BOM 方案分享

产品概述

PW7120 是一款高精度 CMOS 单节锂电池保护芯片，采用 SOT23-6L 封装，

脚位与 HY2120-CB 完全兼容，无需修改外围电路即可直接替换。

核心优势：内置自恢复功能，过流 / 短路保护解除后自动恢复正常工作，

无需人工干预，提升产品可靠性与用户体验。

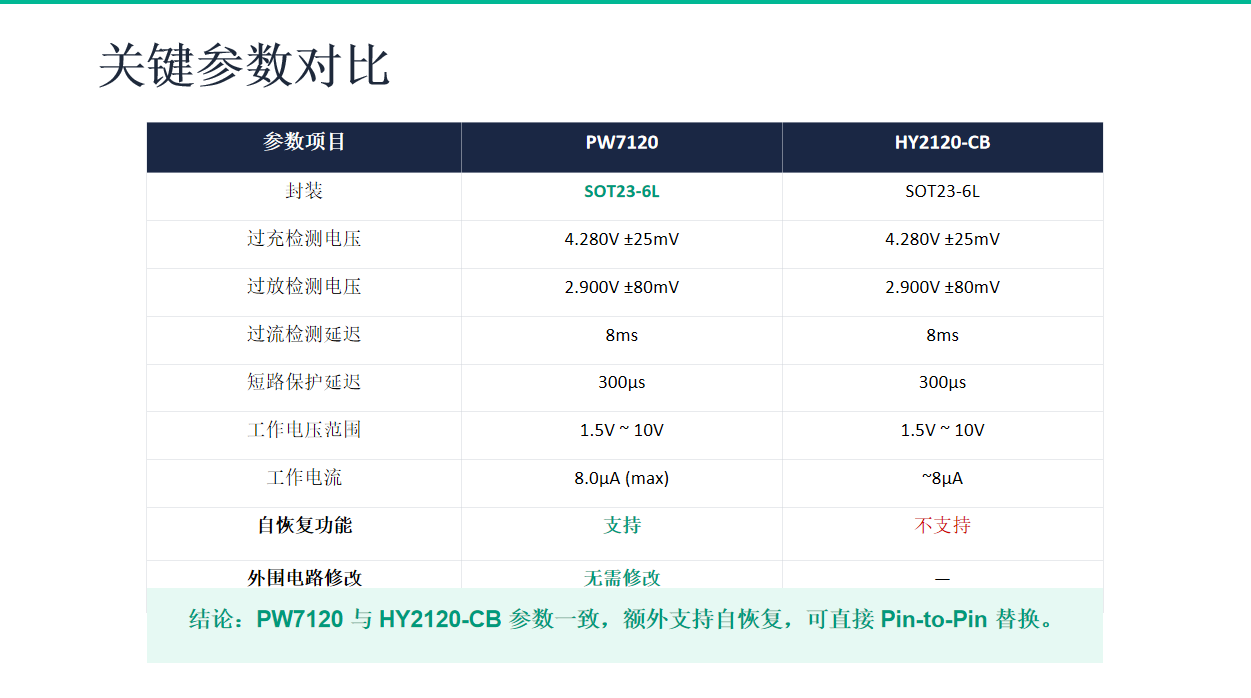

过充保护    4.28V     精度 ±25mV

过放保护    2.90V     精度 ±80mV

过流保护    8ms       快速响应

短路保护    300μs     自恢复

PW7120是一款高精度CMOS单节锂电池保护芯片，采用SOT23-6L封装，脚位与HY2120-CB完全兼容，无需修改外围电路即可直接替换。核心优势在于内置自恢复功能——当过流或短路故障排除后，芯片自动恢复正常工作状态，无需人工干预或额外复位电路，大幅提升产品可靠性与用户体验。主要参数包括：过充检测4.28V（±25mV）、过放检测2.90V（±80mV）、过流延迟8ms、短路延迟300μs，工作电压范围1.5V~10V，静态电流仅8μA。广泛应用于智能手机、充电宝、TWS耳机、智能穿戴、电动工具等单节锂电池保护场景。PW7120 = HY2120-CB + 自恢复，直接Pin-to-Pin替换，降低售后维护成本。
