12V/20V限流保护芯片方案：PW1558、PW2605Z、PW1605选型指南

在USB Type-C PD快充、笔记本电脑适配器、工业电源、服务器供电等应用中，12V和20V电源总线需要可靠的过流保护（OCP）和过压保护（OVP）。传统保险丝方案反应慢、不可恢复；分立MOS+运放方案外围复杂、精度不足。平芯微推出的PW1558、PW2605Z和PW1605三款高集成度限流开关芯片，内置低导通电阻MOSFET，支持可编程电流限制、过压保护、软启动等功能，是USB-C PD电源路径保护的理想方案。

PW1558：3V~24V / 5.5A可编程限流开关

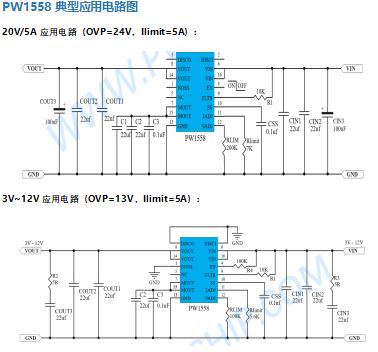

PW1558是平芯微推出的高性能单向限流开关芯片，内置24mΩ超低导通电阻的N-MOSFET，支持3V~24V宽输入电压（瞬态耐压28V），电流限制范围1A~5.5A可通过外部电阻精确设定。芯片集成可调OVP（5V~24V）、可调软启动、反向电流阻断、Fast Role Swap（FRS）等丰富功能，特别适合USB Type-C PD 20V/5A电源路径保护。

PW2605Z：3.5V~30V / 3A限流+OVP一体化保护芯片

PW2605Z是平芯微推出的高集成度负载开关芯片，集OVP（过压保护）+OCP（过流保护）+负载开关于一体。支持3.5V~30V宽输入电压，电流限制0.5A~3A可调，OVP默认6.1V或通过外部电阻设定4.5V~16V，50ns超快OVP响应。采用DFN2×2-8L超小封装，是USB Type-C VBUS保护的理想方案。

电流限制公式：I_OCP(A) = 600 / R_OCP(Ω)。例：ROCP=300Ω → 2A，ROCP=200Ω → 3A。

OVP阈值公式：V_OVP = 1.2V × (R1/R2 + 1)，R2推荐10K~100KΩ。

PW2605Z 典型应用电路图

基本应用电路（VIN→PW2605Z→VOUT，CIN=1μF，COUT=1μF）：

PW1605：4V~48V / 5A限流+OVP+输出钳压三合一芯片

电流限制公式：R_ILMT(KΩ) = 11000 / I_LIM(A)。例：2.2KΩ → 5A，3.7KΩ → 3A，5.5KΩ → 2A，11KΩ → 1A。

PW1605三种工作模式：

模式1：VIN < VCLAMP且VIN > UVLO → 输出跟随输入（直通模式）

模式2：VCLAMP < VIN < VOVP → 输出钳位于VCLAMP值（钳压模式，独有功能！）

模式3：VIN > VOVP → MOSFET关断（OVP模式，保护后级）

选型建议：USB-C PD 20V/5A笔记本适配器首选PW1558（24mΩ最低内阻+FRS+双向放电）；USB-C VBUS小封装保护选PW2605Z（DFN2×2超小+50ns最快OVP）；48V工业/电动车高压系统选PW1605（60V耐压+输出钳压独有功能）。

典型应用场景

PW1558适用场景：

USB Type-C PD 20V/5A笔记本适配器保护

USB-C Docking Station / 扩展坞电源路径保护

服务器12V/24V供电限流保护

平板电脑充电端口保护

PW2605Z适用场景：

USB Type-C VBUS过压过流一体化保护

手机/平板充电器输出保护

便携式设备12V电源输入保护（DFN2×2超小封装）

PW1605适用场景：

48V工业电源/通信电源限流保护

电动工具/电动车电池组过流保护

笔记本电脑19V~20V适配器限流+输出钳压保护

太阳能/储能系统直流输入保护

PCB设计建议

1. 功率路径（VIN→MOSFET→VOUT）走线尽量短而宽，使用2oz铜箔

2. 输入/输出电容尽量靠近芯片VIN和VOUT引脚放置

3. 电流设定电阻（Rlimit/ROCP/RILMT）走线远离功率路径，靠近对应设定引脚

4. GND铺铜做完整接地平面，确保低阻抗回流

5. USB-C热插拔应用建议在VBUS端加TVS或RC吸收网络（4.7μF+3.6Ω）

总结

PW1558、PW2605Z和PW1605是平芯微针对12V/20V限流保护市场推出的三款核心产品。PW1558以24mΩ超低内阻+5.5A大电流+FRS功能成为USB-C PD 20V/5A的首选；PW2605Z以DFN2×2超小封装+OVP/OCP一体化保护适合空间受限的USB-C VBUS应用；PW1605以48V宽压+60V瞬态耐压+输出钳压独有功能覆盖高压大电流场景。三款芯片均支持可编程电流限制、软启动、过温保护，是替代传统保险丝方案的最佳选择。
