7.4V/8.4V锂电池保护板芯片电路图方案 — 平芯微PW7120两节串联锂电池充放电保护IC

为什么7.4V锂电池需要保护板？

7.4V锂电池组（两节18650或聚合物电池串联）广泛应用于蓝牙音箱、电动工具、无人机、矿灯、手持终端等设备。由于锂电池的化学特性，任何过充电、过放电、过电流或短路都可能导致电池鼓包、起火甚至爆炸。因此，每一组7.4V/8.4V锂电池都必须搭配专用的锂电池保护板芯片，实时监测电池状态并在异常情况下自动切断充放电回路，确保安全。

平芯微PW7120是一款专为7.4V/8.4V两节串联锂电池设计的CMOS充放电保护IC，集成过充电保护、过放电保护、过电流保护和短路保护四大核心功能，搭配外部功率MOSFET即可构成完整的锂电池保护板电路方案。

PW7120 — 7.4V/8.4V锂电池保护板核心芯片

PW7120采用SOT23-6封装，是目前市场上应用最广泛的两节串联锂电池保护芯片之一。其核心保护参数如下：

过充电保护 ：当任一节电池电压超过过充检测阈值（典型4.28V）时，PW7120关断充电MOSFET，切断充电通路，防止电池过充至危险电压。

过放电保护 ：当任一节电池电压降至过放检测阈值（典型2.8V）以下时，PW7120关断放电MOSFET，切断负载通路，避免电池过度放电导致不可逆容量损失。

过电流保护 ：当放电电流超过设定阈值时，保护电路在设定延时后关断放电MOSFET，保护电池和负载安全。

短路保护 ：当检测到输出短路时，PW7120在微秒级快速关断放电MOSFET，防止瞬间大电流损坏电池。

0V电池充电：支持对完全放空的电池进行涓流恢复充电，兼容性更强。

7.4V/8.4V锂电池保护板电路方案选型

根据不同的持续放电电流和应用场景，平芯微提供多种保护板电路方案配置：

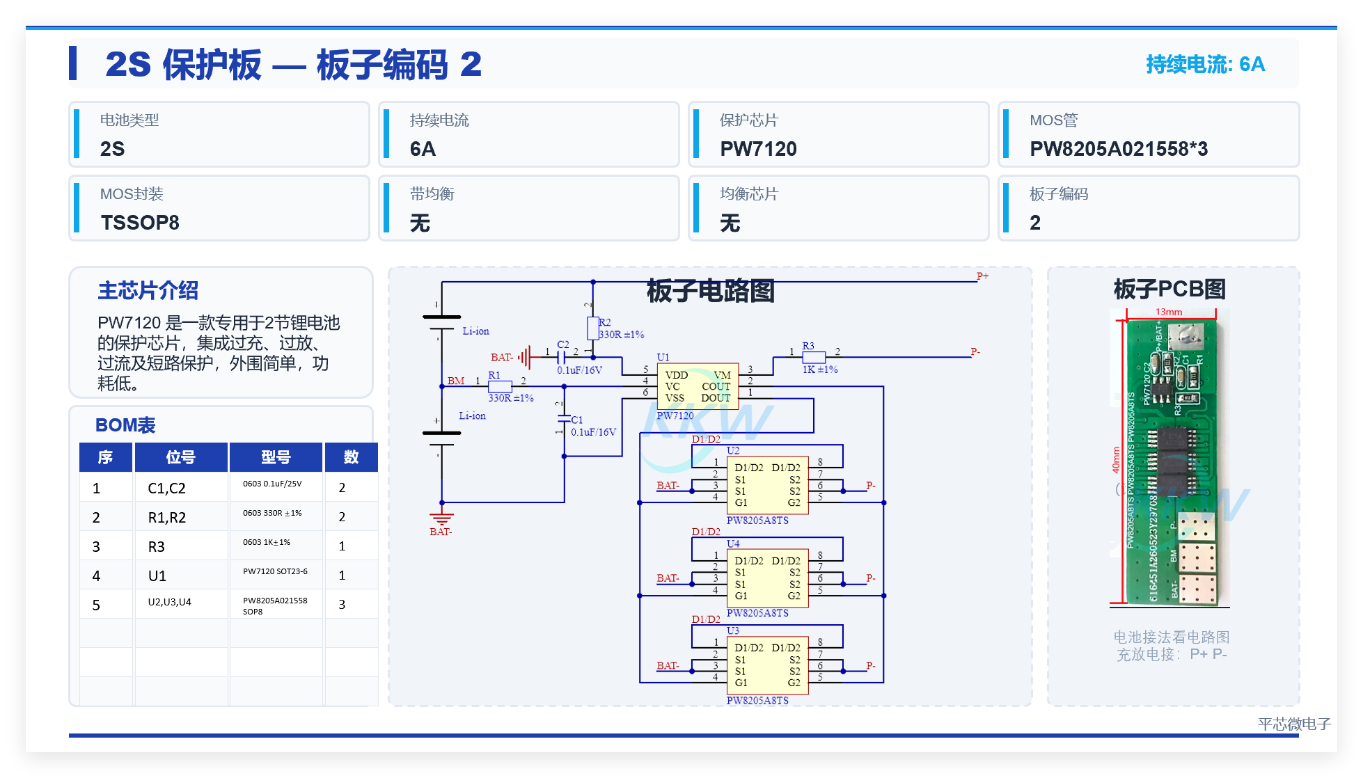

方案 1 ：PW7120 + PW8205A x3（4.5A持续放电，适合中等功率设备）

适用场景：电动工具、手持终端等需要4~5A持续放电的2S应用。

电路配置：PW7120保护IC + 3颗PW8205A8TS MOSFET并联（TSSOP8封装），过流保护阈值约13.5A。通过增加MOSFET并联数量，降低导通电阻，提升持续电流能力和散热性能。

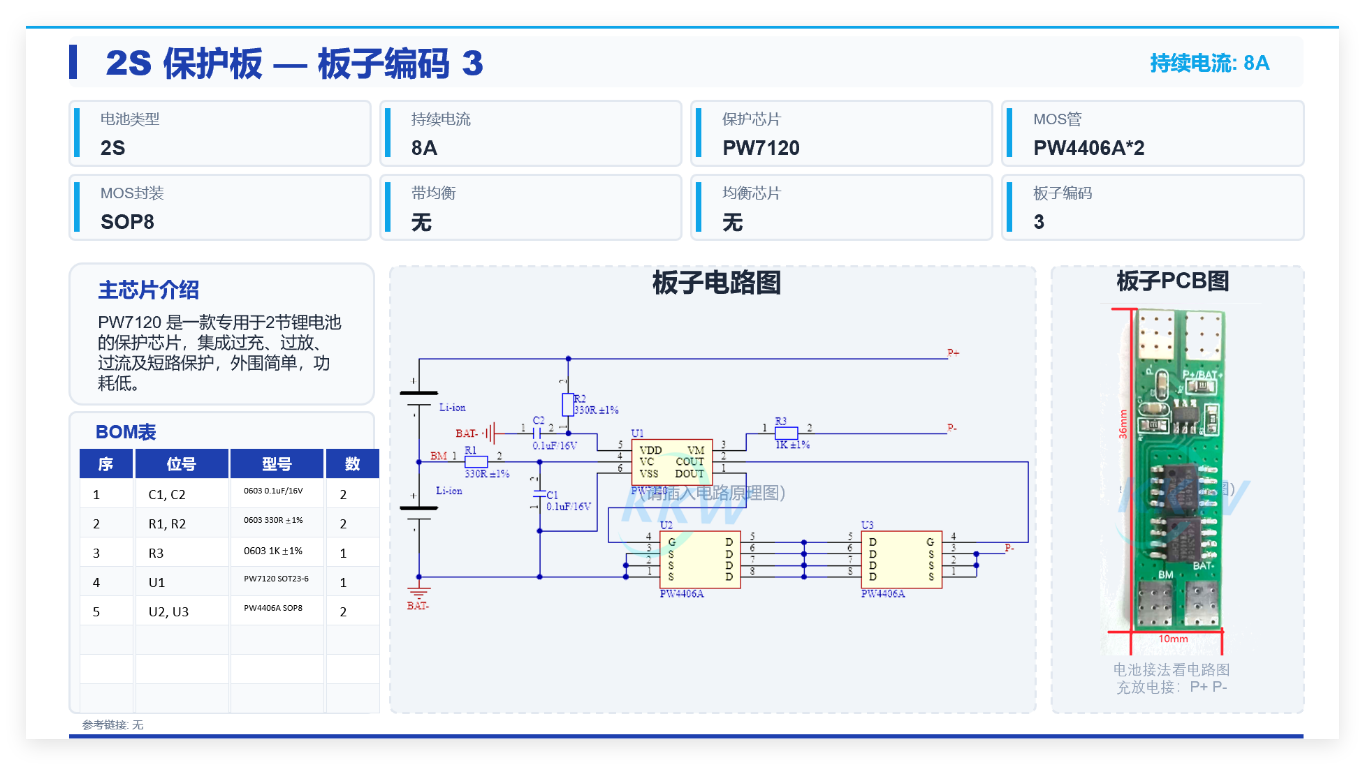

方案 2 ：PW7120 + PW4406A x2（3A持续放电，SOP8封装易焊接）

适用场景：DIY手工焊接、小批量试产场景，SOP8封装MOSFET更易手工焊接。

电路配置：PW7120保护IC + 2颗PW4406A MOSFET（SOP8封装），过流保护阈值约7A。SOP8封装引脚间距大，适合手工焊接和小批量生产。

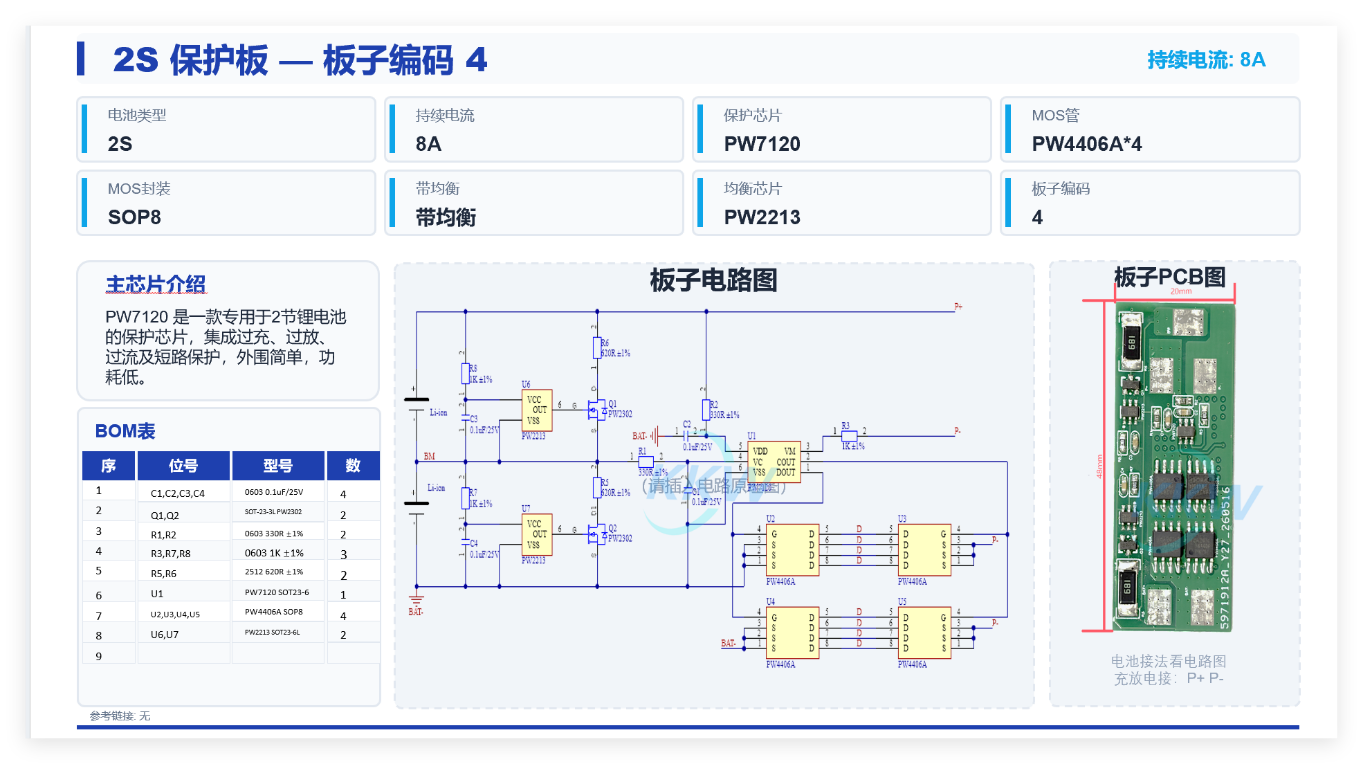

方案 3 ：PW7120 + PW4406A x4 + PW2213均衡（6A持续放电，带电池均衡）

适用场景：高品质电池组、长期使用寿命要求高的设备，需要电池均衡功能防止电芯压差增大。

电路配置：PW7120保护IC + 4颗PW4406A MOSFET（SOP8封装）+ PW2213电池均衡芯片。过流保护阈值约14A，带均衡功能消除两节电芯间的电压不一致，延长电池组循环寿命。

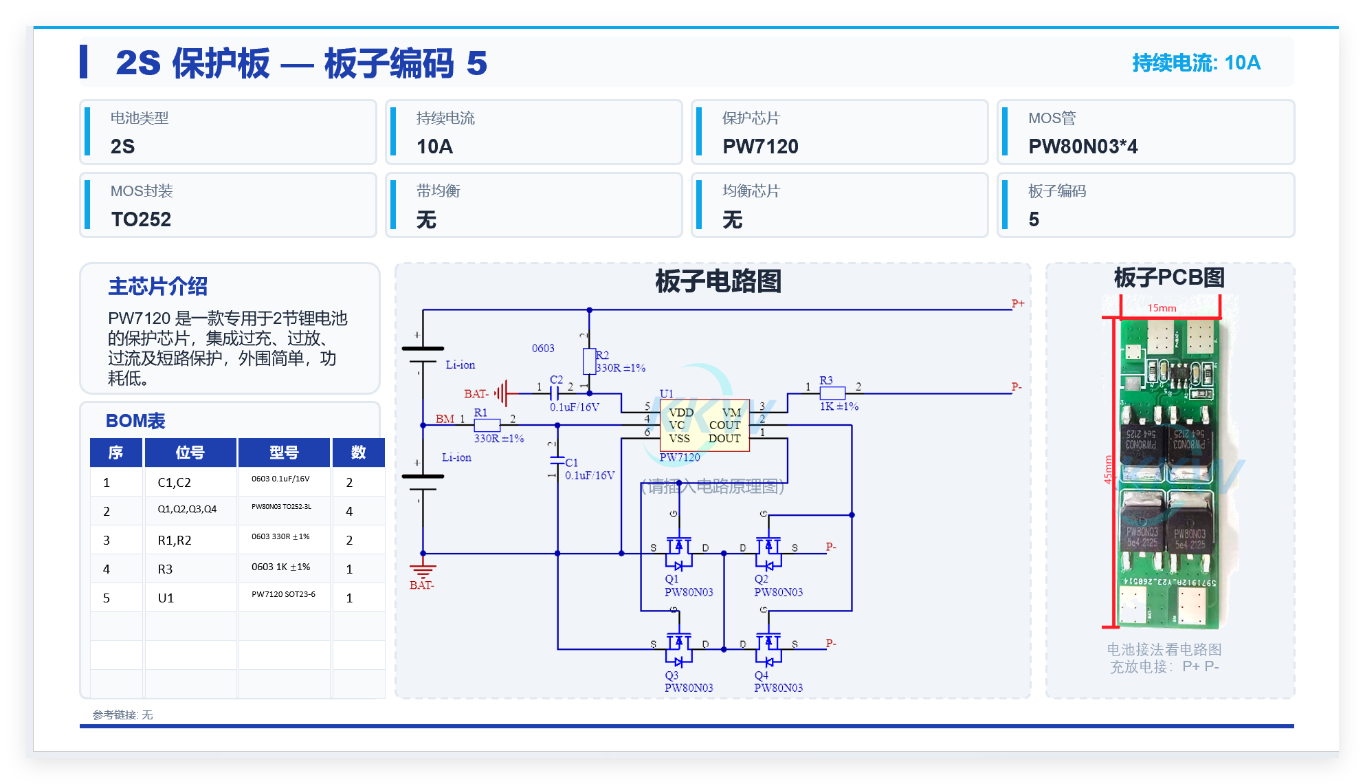

方案 4 ：PW7120 + PW80N03 x4（15A大电流，适合电动工具/电动车）

适用场景：电动工具（电钻、角磨机）、电动滑板车、大功率矿灯等15A以上持续放电的2S应用。

电路配置：PW7120保护IC + 4颗PW80N03 MOSFET（TO252大功率封装），过流保护阈值约30A。TO252封装散热能力强，导通电阻极低，可承受15A持续大电流。

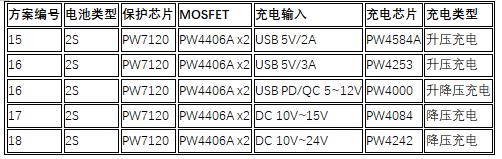

7.4V/8.4V锂电池保护板 + 充电管理综合方案

在实际产品中，锂电池保护板通常需要与充电管理电路协同工作，构成完整的充放电管理系统。以下是经过验证的综合方案：

不同充电输入电压对应不同的充电IC选择：USB 5V场景选升压型PW4584A或高效PW4253；PD/QC快充选升降压型PW4000；12V适配器选降压型PW4084；24V电源选PW4242。所有方案均搭配PW7120保护IC + PW4406A MOSFET构成标准保护板电路。

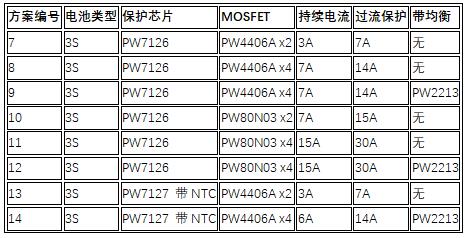

三节串联锂电池保护板方案（PW7126/PW7127）

除了7.4V/8.4V两节串联方案外，平芯微同时提供三节串联（3S，标称11.1V，满电12.6V）锂电池保护板方案：

PW7126 ：三节串联锂电池保护IC，功能与PW7120类似，支持3A~15A多种电流等级配置。

PW7127 ：带NTC温度保护的三节串联锂电池保护IC，在PW7126基础上增加温度监测，当电池温度异常时主动切断充放电通路，安全等级更高。

三节串联锂电池保护板同样搭配充电管理芯片使用：USB 5V输入选PW4053A/PW4053A-N升压至12.6V；PD/QC快充选PW4000升降压型；24V输入选PW4243降压型。

电路设计要点

设计7.4V/8.4V锂电池保护板电路时需注意以下关键点：

MOSFET选型原则：根据持续放电电流选择合适数量的MOSFET。一般规则是每颗PW8205A（TSSOP8）约承载1.5A持续电流，每颗PW4406A（SOP8）约承载1.5~2A持续电流，每颗PW80N03（TO252）可承载4~5A持续电流。需要更大电流时，通过并联多颗MOSFET实现。

均衡芯片PW2213的必要性：当两节或三节电芯的容量存在差异时，长期充放电循环会导致各节电压差越来越大，最终某节先过充或先过放触发保护。加入PW2213均衡芯片可消除电芯间的压差，显著延长电池组使用寿命，建议在电池容量大于3000mAh或循环次数要求大于500次的应用中使用。

PCB布局建议：保护IC靠近电池端放置；MOSFET的源漏极走线需足够宽（每安培建议≥0.5mm线宽）；均衡电阻需考虑散热面积。

应用领域

7.4V/8.4V锂电池保护板芯片方案广泛应用于：便携式蓝牙音箱、电动工具（电钻、螺丝刀、热熔胶枪）、无人机电池组、矿灯与户外照明、手持PDA终端设备、便携式医疗仪器、电动玩具、航模飞行器、移动电源、GPS追踪器等。
