USB 5V 输入升压充电两串锂电池充电管理 IC 充电电流 1.5A 支持 NTC 功能

概要

FS4059B 是一款 5V 输入，最大 1.5V 充电电流，支持双节锂电池串联应用，锂离子电池的升压充电管理 IC ， FS4059B 集成功率 MOS ，采用异步开关架构，使其在应用时仅需要极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本。 FS4059B 的升压开关充电转换器的工作频率为 500KHz ，转换效率为 90 ％。 FS4059B 输入电压为 5V ，内置自适应环路，可智能调节充电电流，防止拉挂适配器输出可匹配所有适配器。 FS4059B 提供了纤小的 ESOP8 封装类型供客户选择，其额定的工作温度范围为 -40 ℃至 85 ℃。

描述

· USB 5V 输入异步开关升压充电

·工作电压 3.5-18V ，内部集成高压晶体管

·最大 1.5V 充电电流，充电电流外部电阻可调

· NTC 功能

·升压充电效率 90 ％

·自动电量平衡功能，可为串联电池分别充电

·自动调节输入电流，匹配所有适配器

·支持 LED 充电状态指示

·内置功率 MOS

· 500KHz 开关频率，可支持 2.2uH 电感

·输出过压，短路保护

·输入欠压，过压保护

· IC 过温保护

· ESD 4KV

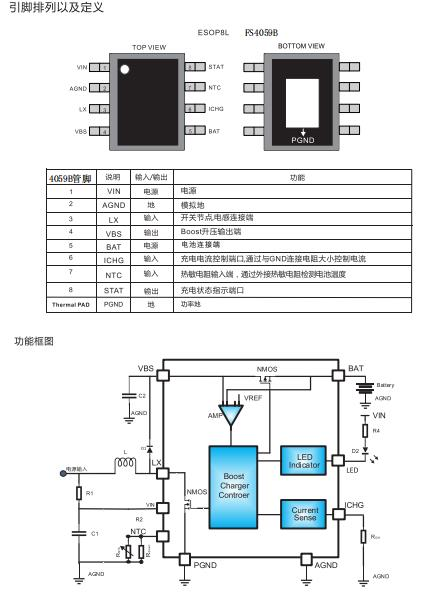

封装

· ESOP8L

应用

·蓝牙音箱     · POS 机

·电子烟       ·锂电电池包

·对讲机       ·玩具
