CN3302 充电芯片对比研究
8.4V1A ， 8.4V2A 充电测试对比
1，
概述和测试项目
2
，

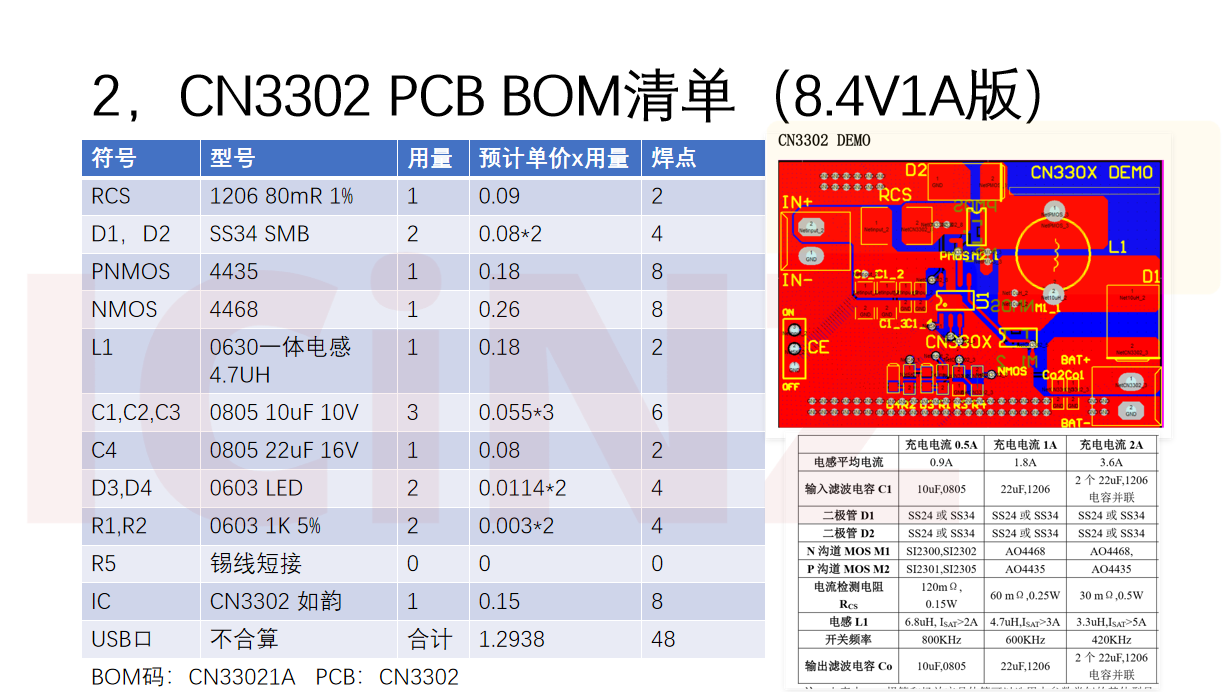

CN3302 PCB BOM
清单（
8.4V1A
版）
3
，

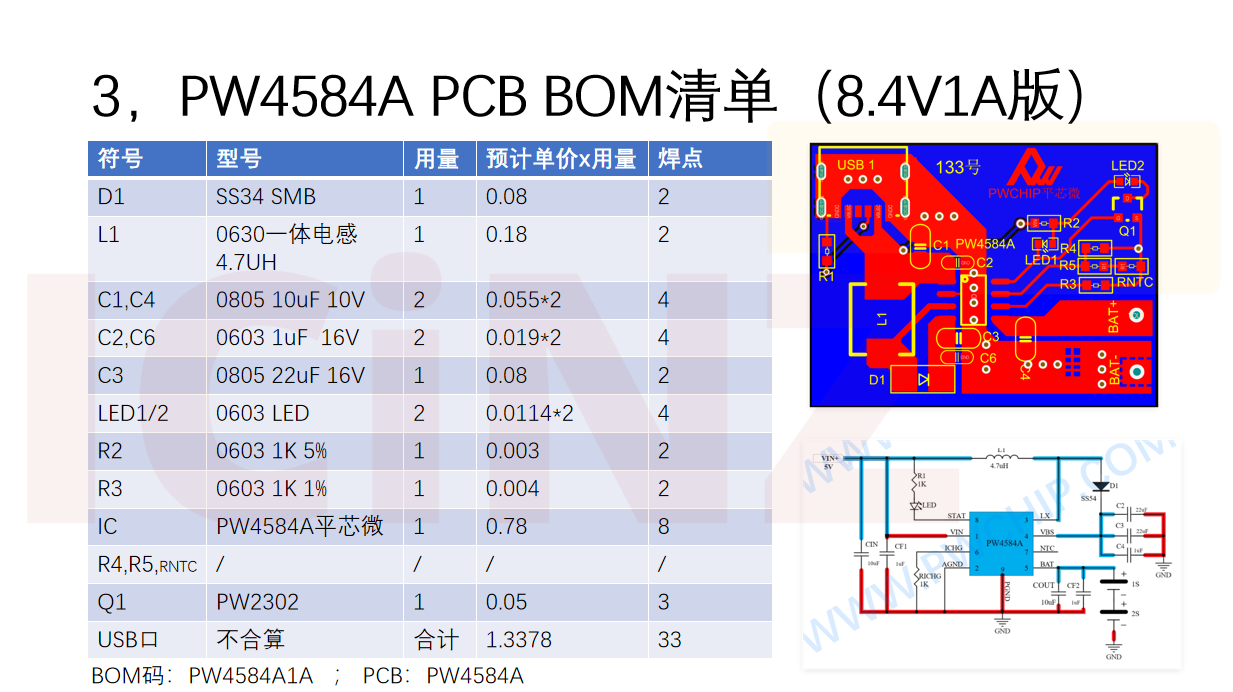

PW4584A PCB BOM
清单（
8.4V1A
版）
4
，

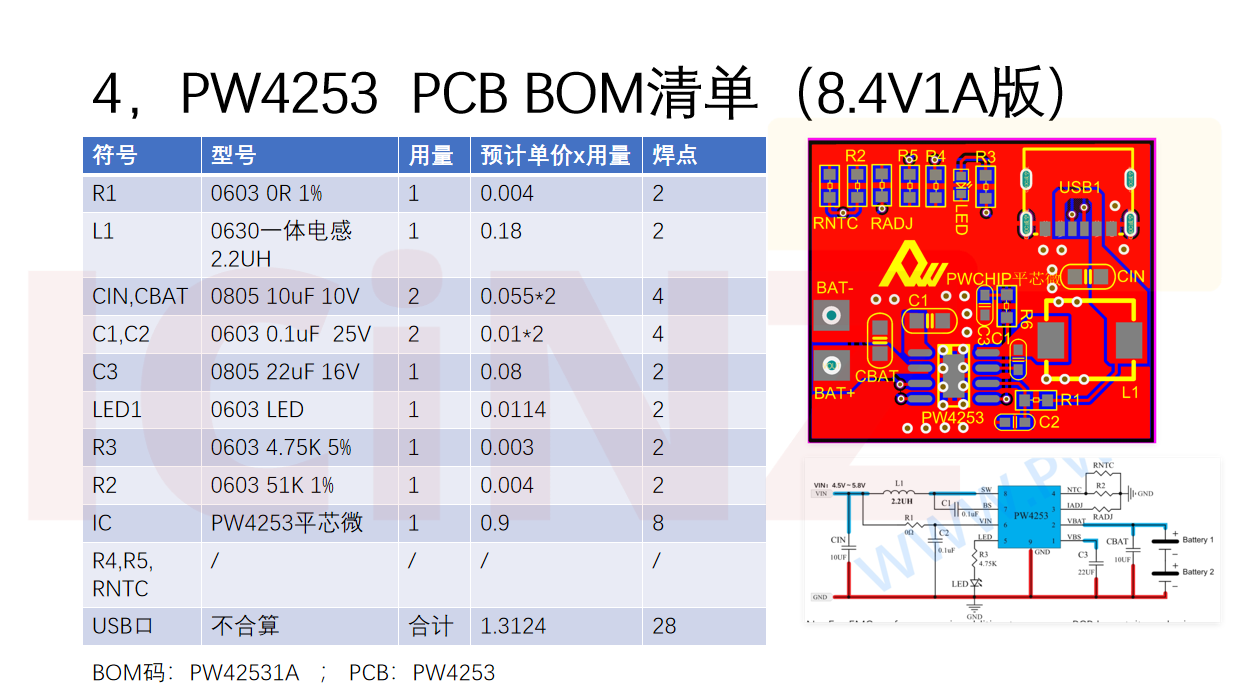

PW4253 PCB BOM
清单（
8.4V1A
版）
5
，

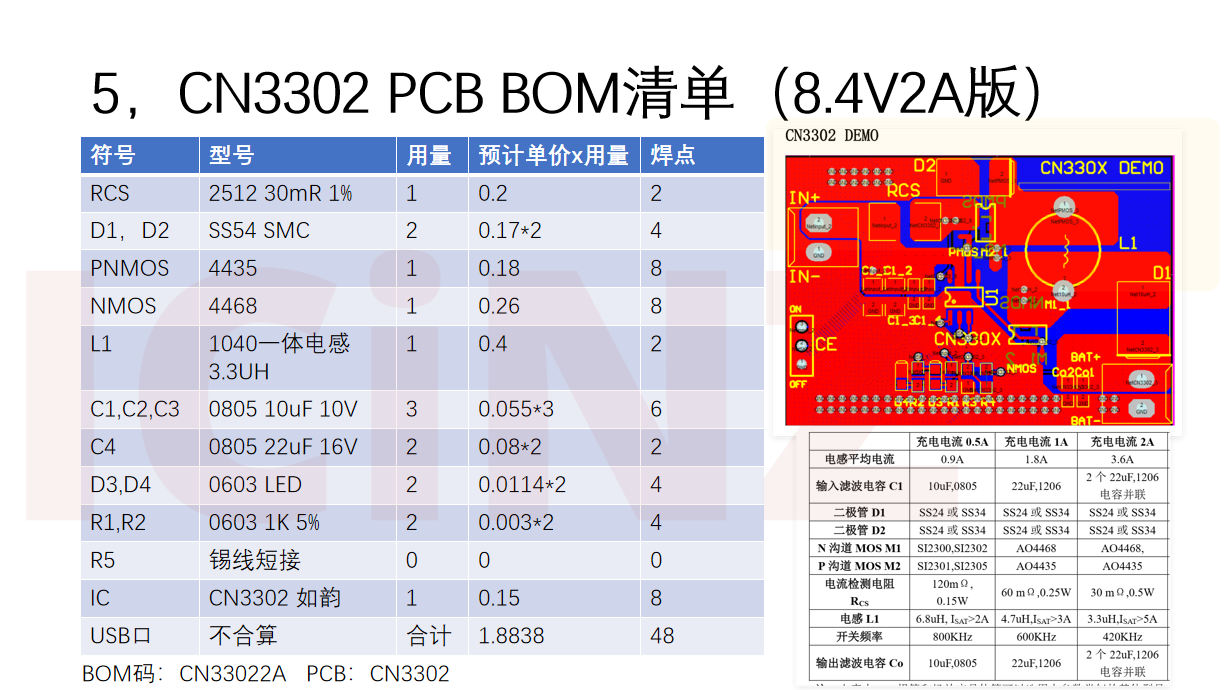

CN3302 PCB BOM
清单（
8.4V2A
版）
6
，

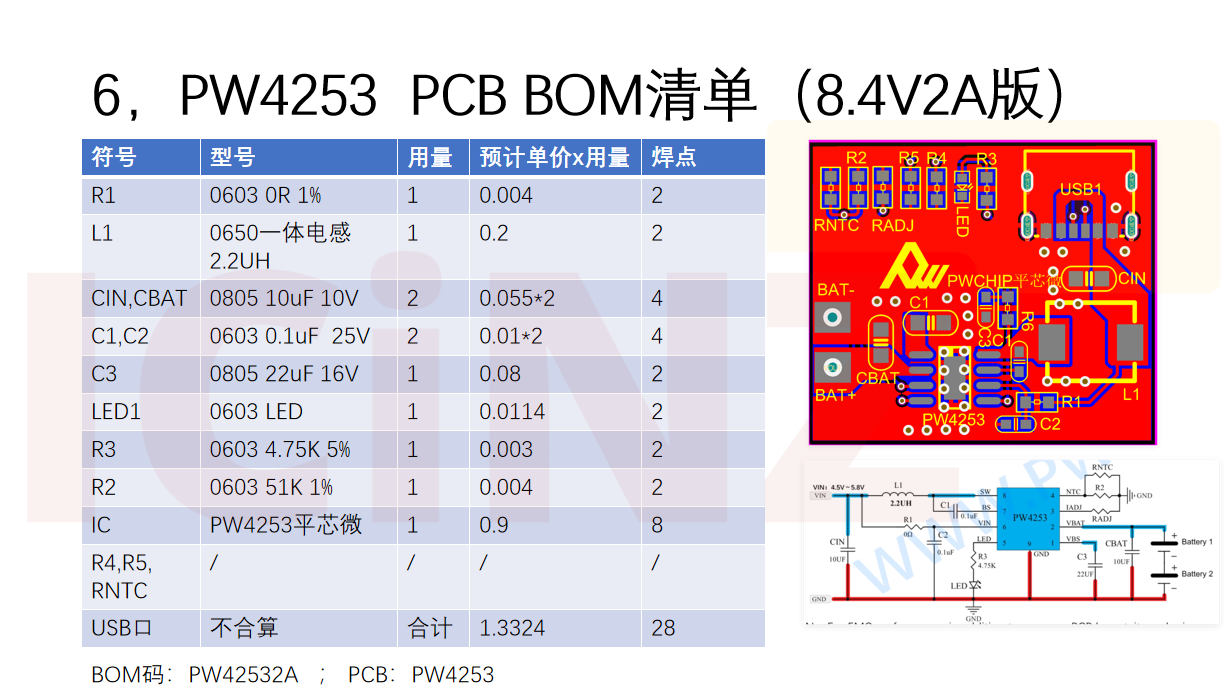

PW4253 PCB BOM
清单（
8.4V2A
版）
7
，

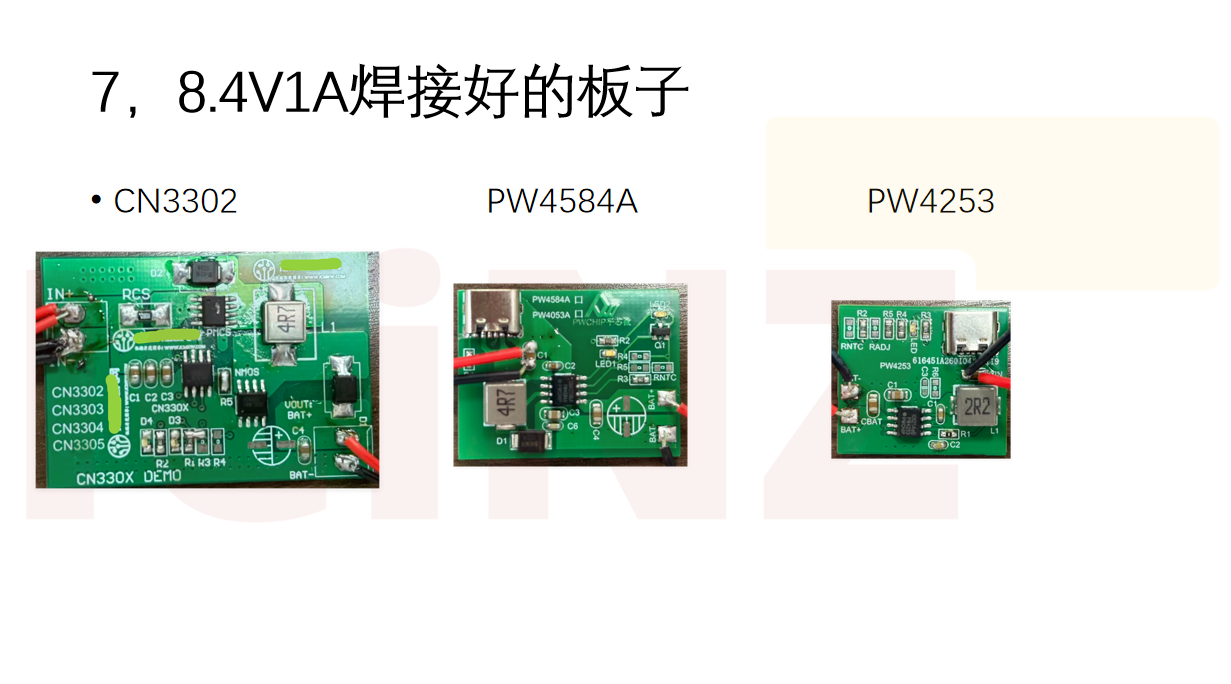

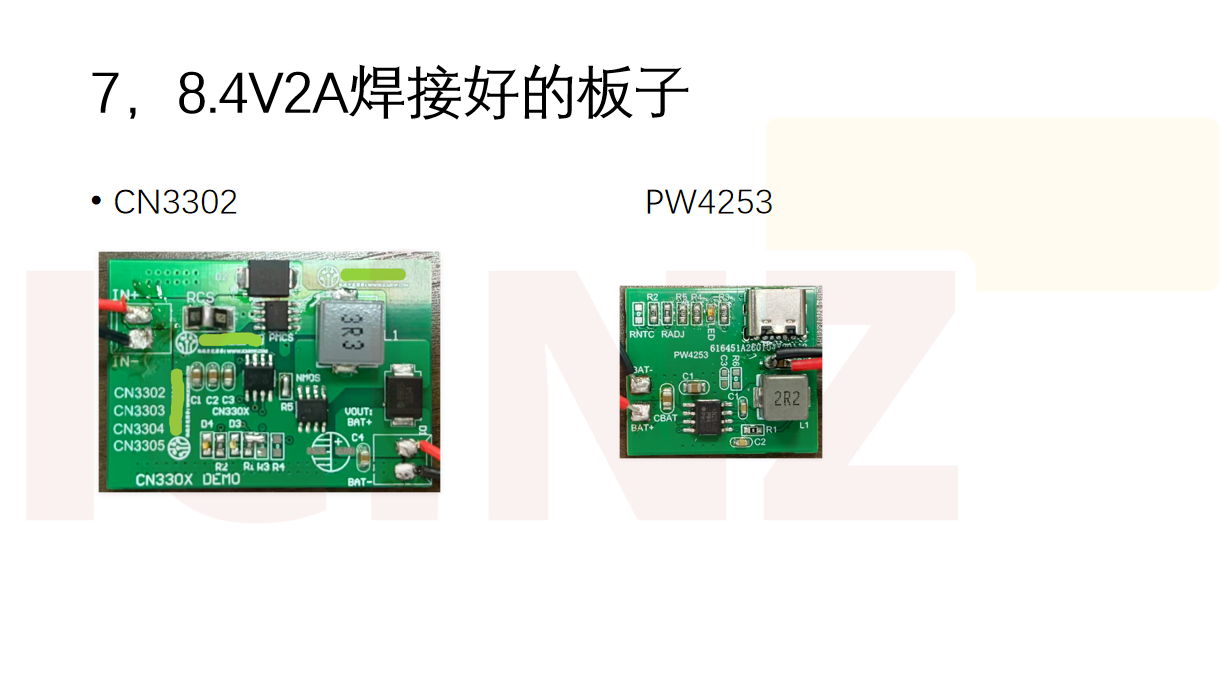

8.4V1A
焊接好的板子
8
，

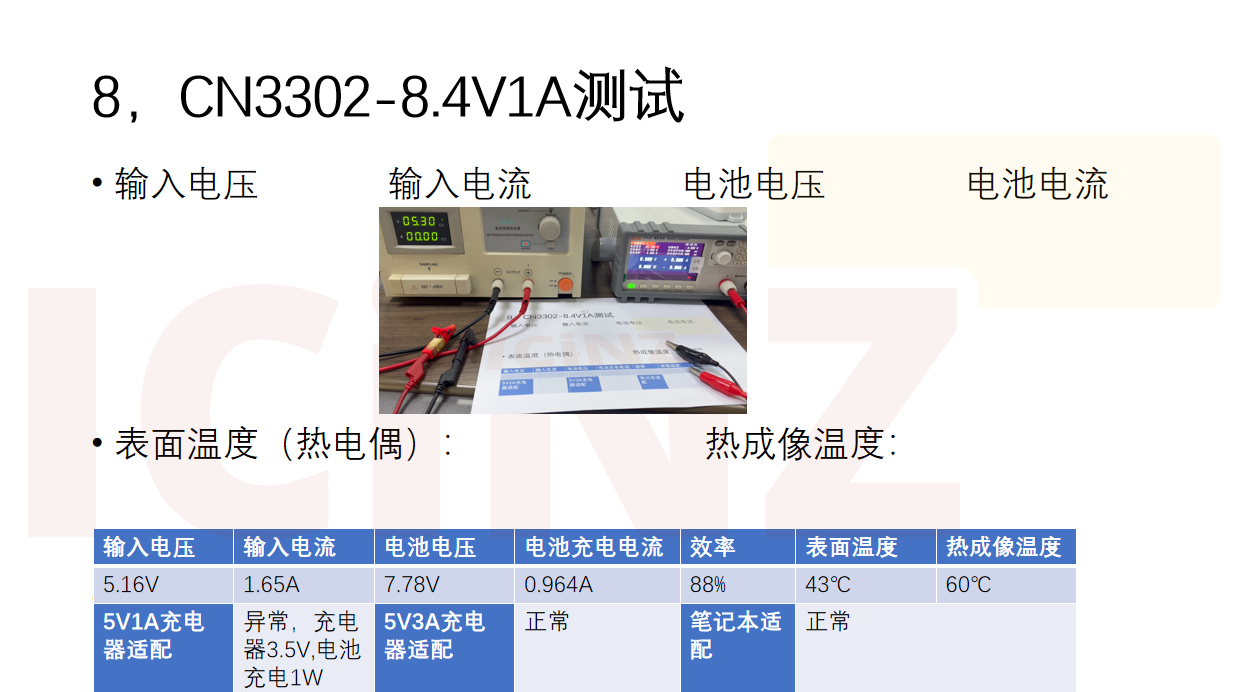

CN3302 -8.4V1A
测试
9
，

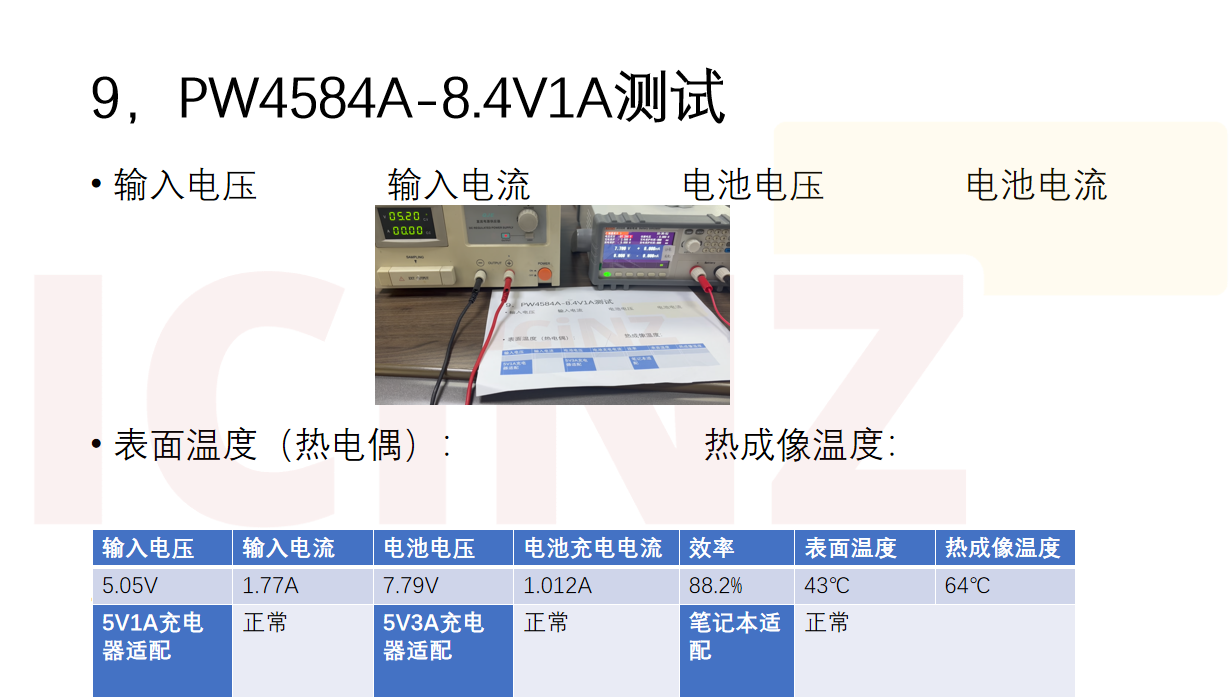

PW4584A -8.4V1A
测试
10
，

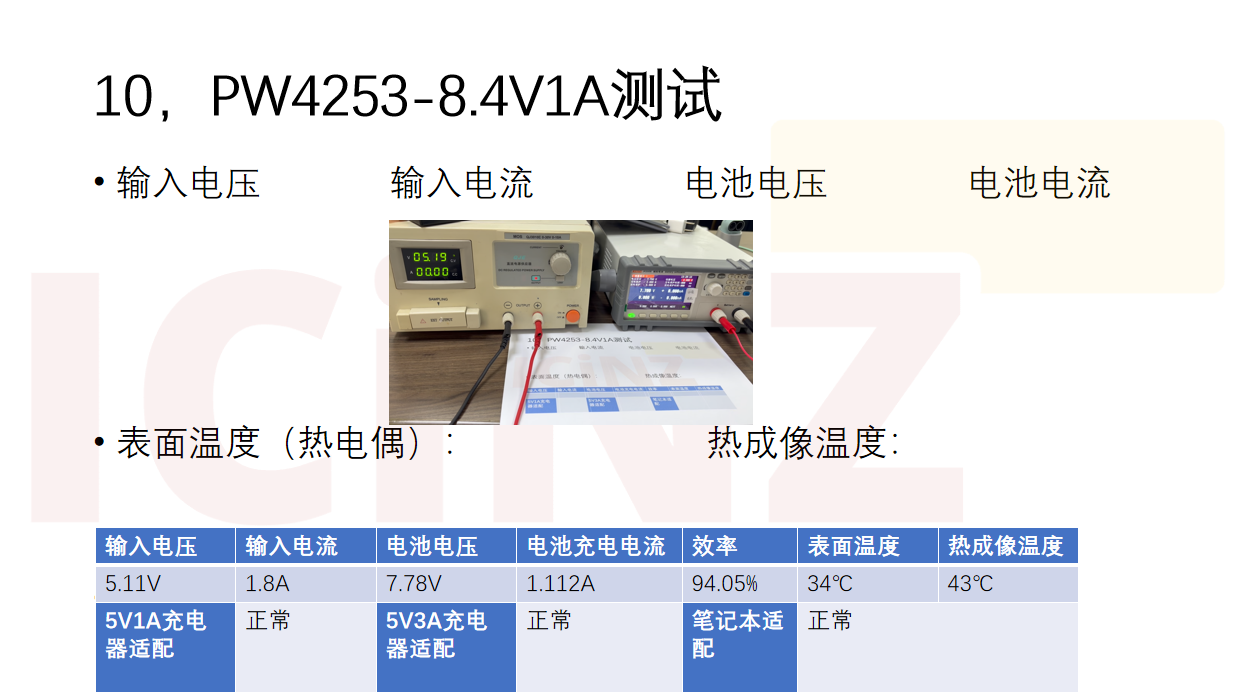

PW4253 -8.4V1A
测试
11
，
8.4V1A
测试结果汇总报告
12
，
CN3302-8.4V2A
测试
13
，

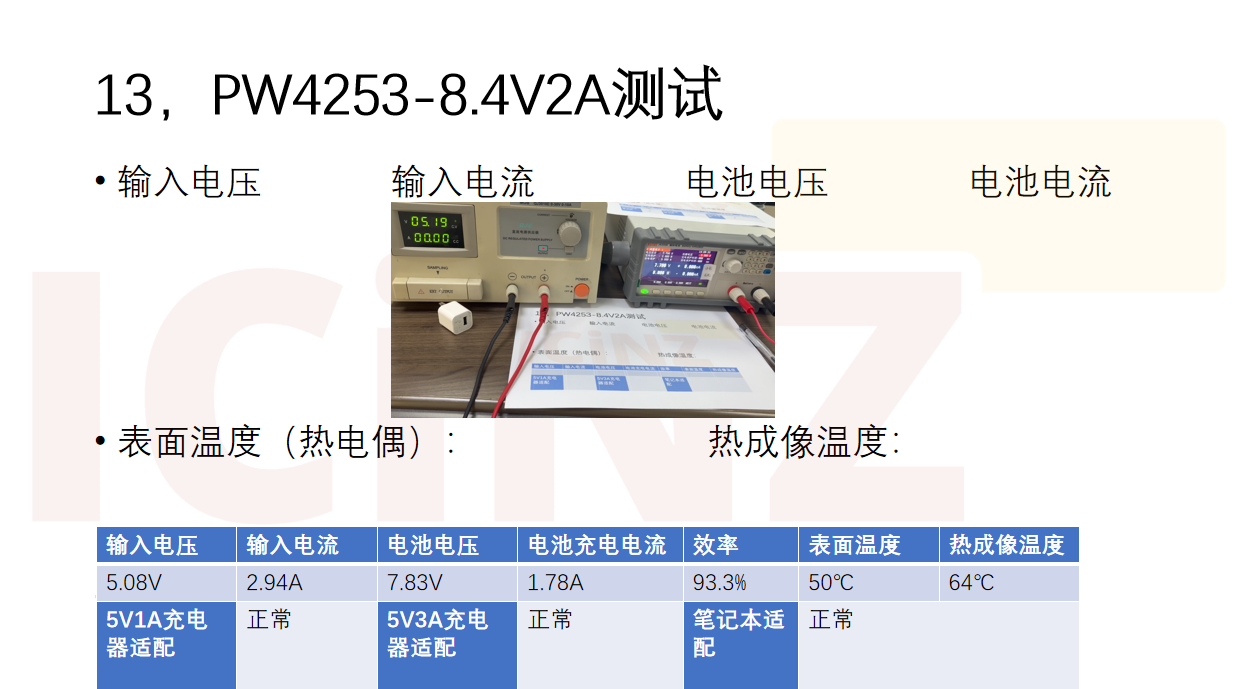

PW4253-8.4V2A
测试
14
，

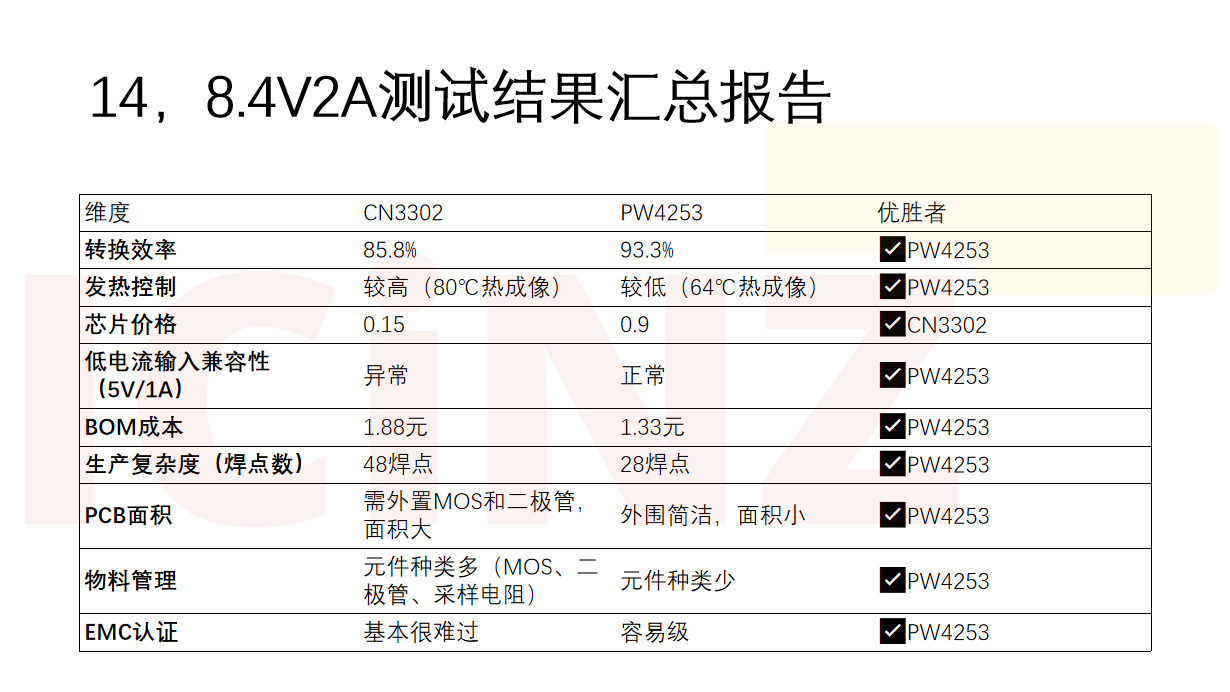

8.4V2A
测试结果汇总报告
1， 概述和测试项目
CN3302 因其小型封装化和价格低，受到了很多热爱，为此我们降进行一项对比测试。
型号 类型 充电电压/ 电流 输入电压
本测试针对 CN3302 （外置 MOS 异步升压） （ 8.4V 0.5A-2A ） 2.75V-6.5V
PW4584A （内置 MOS 异步升压） （ 8.4V 0.5A-1A ） 3.60V-6.0V
PW4253 （内置 MOS 同步升压） （ 8.4V 1.1A-2A ） 4.50V-5.8V
三款充电管理芯片，在 8.4V 输出条件（分别按 1A 和 2A 额定负载）下，系统性地评估其 转换效率、温升特性 以及 关键电气性能。测试涵盖效率、芯片表面温度、输入 / 输出特性、保护功能及 EMI 测试等项目，旨在量化三款芯片在实际应用中的性能差异
1 ，概述和测试项目
测试分为六大模块：
效率测试（额定输入电压）
温度测试（芯片表面温度（热电偶测试仪）、红外热成像温度分布）
输入/ 输出特性（电压和电流数据）
保护功能验证（过压保护，向下兼容充电器功能）
EMI 预指引（设计要点）
不同充电器充电测试（5V1A, 5V3A , 笔记本 USB 口）
长期稳定性测试（条件不足，不做测试）
11 ， 8.4V1A 测试结果汇总报告
1. 性能方面
PW4253 全面领先：效率高达 94% ，实际充电电流最大（ 1.112A ） , 温升最低（表面仅 34℃ ），且全场景兼容。
CN3302 效率偏低（ 88% ），且在 5V/1A 输入下异常（可能是输入欠压或启动问题），热成像温度达到 60℃ 。
PW4584A 效率与 CN3302 接近，但温度更高（热成像 64℃ ），不过 5V1A 输入正常，兼容性完好。
2. 成本与生产
BOM 总成本：差异很小， CN3302 略低（ 1.2938 元） ,PW4584A 略高（ 1.3378 元）， PW4253 中间（ 1.3124 元）
焊点数量：PW4253 最少（ 28 个） → 贴片加工成本最低，可靠性更高。 CN3302 焊点最多（ 48 个）， 因使用了两个功率 MOS 和更多阻容， PW4584A 中间（ 33 个）
IC 单价： CN3302 最便宜（ 0.15 元），但外围元件多； PW4253 IC 最贵（ 0.90 元），但外围精简（无需外部功率 MOS ）。
11 ， 8.4V1A 测试结果汇总报告
3. 外围电路复杂度
CN3302 ：需要 2 个 MOS （ PMOS+NMOS ）、 2 个 SS34 、多个电容，设计相对复杂，占板面积大。
PW4584A ：只需 1 个 SS34 、比 CN3302 简洁很多。
PW4253 ：无需 SS34 ，仅需电感、电容和几个电阻，电路最简单，适合紧凑型设计和温度要低的应用。

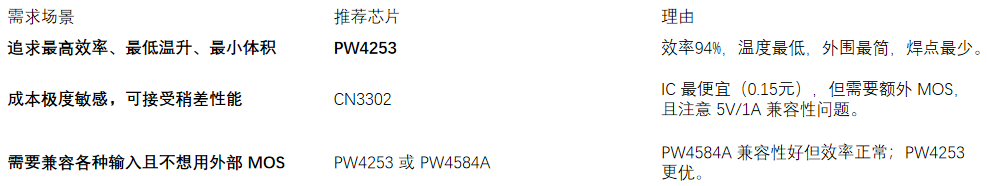

4 ，选型建议
5 ， EMC 特性
PW4253 简单级 改变电容值（规格书有）
PW4584A 简单级 增加 RC 电路（规格书有）
CN3302 非常困难级 增加 RC 电路和磁珠（规格书无） 过 EMC 不建议。
