5V升压8.4V充电芯片方案对比

3 款升压充电 IC 实测对比，电路图 BOM 表全公开

做两节串联锂电池（7.4V/8.4V ）产品，很多人卡在充电电路上： USB 口只有 5V ，怎么升压充到 8.4V ？用哪颗

5V 升压 8.4V 充电芯片效率高、外围简单、成本低？

今天把3 款实测过的 5V 升压 8.4V 充电芯片方案全部整理出来，每款都带完整电路图和 BOM 表，充电电流从 1A 到 1.7A ，对号入座选就行。保护电路统一用 PW7120 ，充电 IC 各不相同。

一、5V升压8.4V充电芯片的应用场景

两节串联锂电池满充电压8.4V ，而 USB 口输出只有 5V ，必须通过升压充电芯片把 5V 升上去才能充电。常见应用场景包括：

• 蓝牙音箱、便携式音响（ USB 充电）

• 手持小风扇、电动美容仪（小体积、低成本）

• LED 灯具、应急照明（ USB 充电、单节升压）

• 智能小家电、 IoT 设备（体积敏感）

• 电动玩具、小型电动工具（成本敏感）

二、3款5V升压8.4V充电芯片方案详解

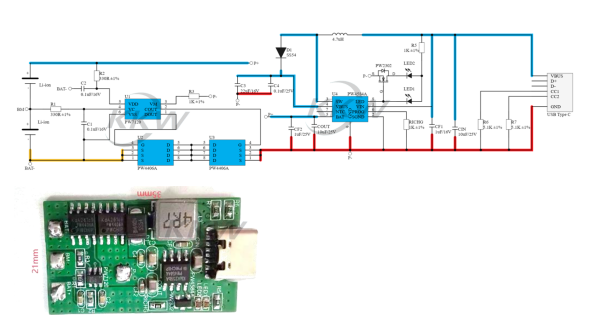

方案1：PW4584A — 开关升压充电（低成本首选）

输入：USB 5V 2A

输出：8.4V （两节串联锂电池满充电压）

电池端充电电流：1A

芯片类型： 开关升压型（Boost ）

转换效率： 约90%

OVP 保护： 输入超过6V 自动关闭充电

输入耐压：30V

配套保护芯片：PW7120 （过充过放过流短路四重保护）

配套MOS 管：PW4406A x2 （ SOP8 封装）

适用场景： 成本敏感、充电电流1A 即可的产品，如小风扇、电动玩具、 LED 灯等

方案2：PW4252 — 同步升压充电（高效率首选）

输入：USB 5V 2A

输出：8.4V

电池端充电电流：1A

芯片类型： 同步开关升压型（Boost ）

转换效率： 可达95%

OVP 保护： 输入超过6V 自动关闭充电

输入耐压：18V

配套保护芯片：PW7120

配套MOS 管：PW4406A x2 （ SOP8 封装）

适用场景： 对效率有要求的产品，比PW4584A 效率高 5% ，发热更低，适合蓝牙音箱、智能家居设备

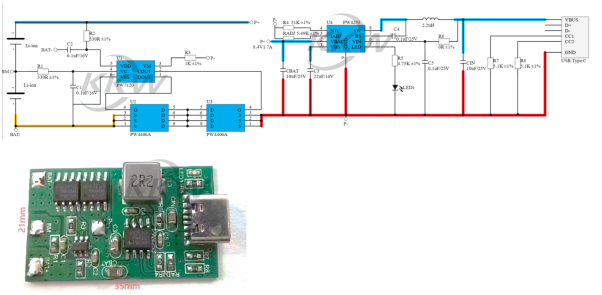

方案3：PW4253 — 同步升压充电（大电流首选）

输入：USB 5V 3A

输出：8.4V

电池端充电电流：1.7A

芯片类型： 同步开关升压型（Boost ）

转换效率： 可达95%

OVP 保护： 输入超过6V 自动关闭充电

输入耐压：18V

配套保护芯片：PW7120

配套MOS 管：PW4406A x2 （ SOP8 封装）

适用场景： 需要1.7A 充电电流的产品，电池容量较大、希望充电速度快一些的场景

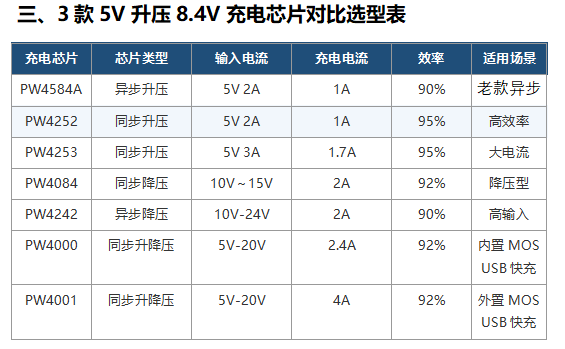

四、5V升压8.4V充电芯片怎么选？

要成本低、充电电流1A 够用 → 选 PW4584A ，外围最简单，耐压 30V 安全余量大

要成本低、发热低、充电电流1A → 选 PW4252 ，效犕 95% 比 PW4584A 高一 5 个点，封闭空间产品优先

要大电流快充、1.7A 充电 → 选 PW4253 ，充电速度比前两款快 70% ，大容量电池首选

五、3款5V升压8.4V充电芯片的共同特点

• 都支持 USB 5V 输入升压至 8.4V 充电

• 都集成 OVP 过压保护，输入超压自动关断充电

• 均配套 PW7120 保护芯片，实现过充过放过流短路四重保护

• MOS 管统一用 PW4406A （ SOP8 封装），外围器件少

• 充电 + 保护二合一设计，一块板子搞定，不需要外部充电器

• 电路图和 BOM 表全部公开，可直接照着画板

5V 升压 8.4V 充电芯片的选型其实很简单：要便宜选，要效率选 PW4252 ，要大电流选 PW4253 。三款芯片外围都很简单，几颗电阻电容 + 一颗电感就能搞定，配合 PW7120 保护芯片和 PW4406A MOS 管，充电 + 保护一块板子全部解决。

以上所有方案的完整电路图和BOM 表都可以提供，
