PW7120+PW8205A8TS*3两串锂电池充放电保护板方案，持续4.5A，过流保护13.5A

概述

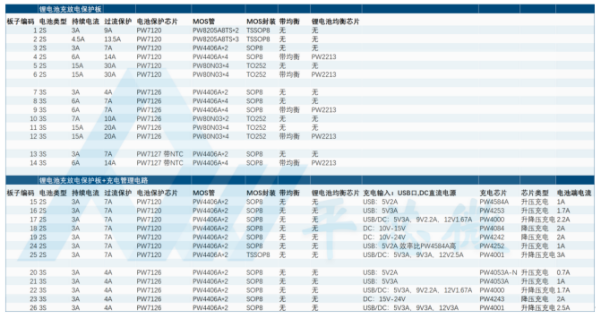

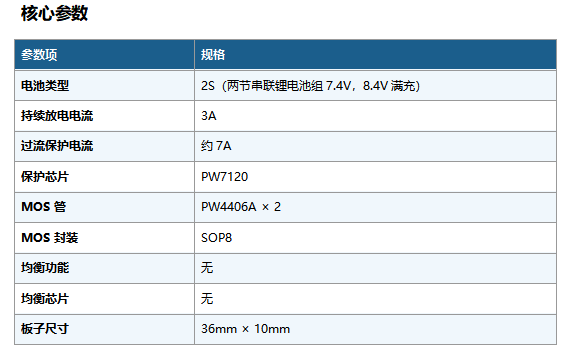

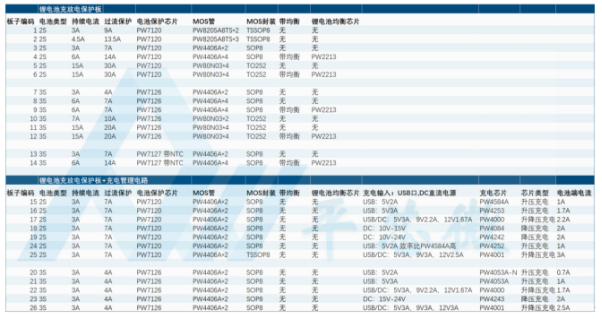

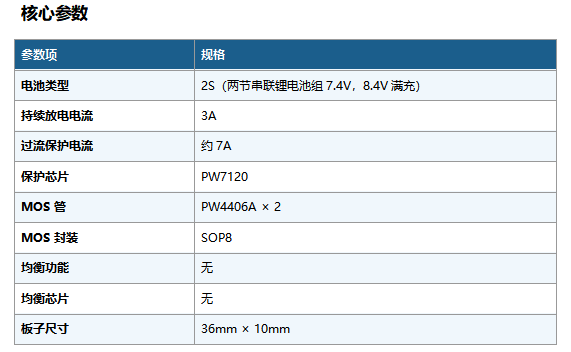

本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 2 MOS管，为2S（两节串联锂电池 组 7.4V ，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约7A。

主控芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

方案特点

● 2颗PW4406A MOS管，提供7A过流保护

● SOP8封装，焊接方便，维修简单

● 持续放电电流3A，满足日常消费电子需求

● 仅需7颗元器件，BOM成本极低

● 板子尺寸超小：36mm × 10mm，适合紧凑型产品

典型应用场景

便捷式产品 、LED手电筒、小型风扇、USB小家电、电机驱动

接线说明

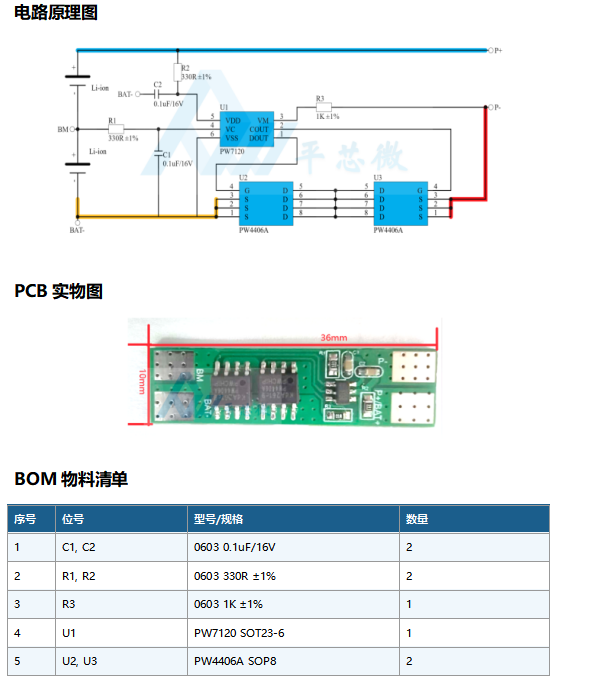

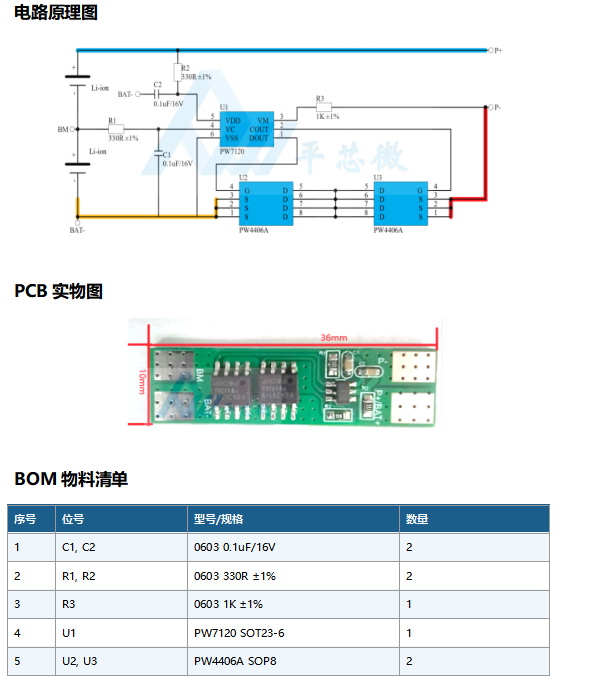

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

资料 与技术支持

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们 （ support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
