PW7126+PW4406A*4三串锂电池充放电保护板方案，持续6A，过流保护7A，带均衡电路

概述

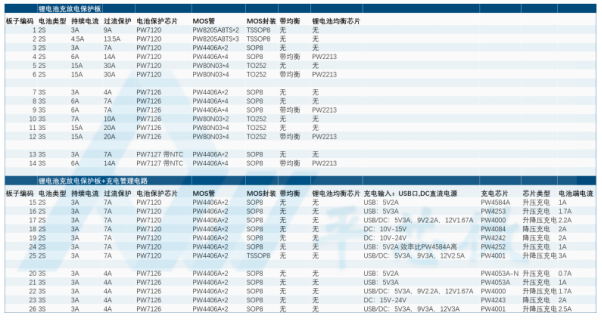

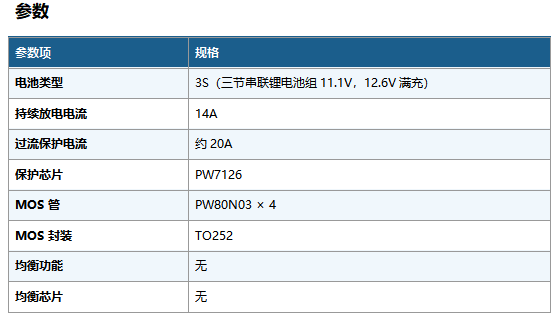

本保护板采用平芯微自研PW7126保护芯片，搭配PW80N03 × 4 MOS管，为3S（三节串联锂电池组11.1V，12.6V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流14A，过流保护阈值约20A。

主控芯片介绍

PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。

方案特点

● 4颗PW80N03 TO252并联，20A过流保护，14A持续放电

● TO252封装散热优秀，长时间大电流无过热

● 双采样电阻RSENSE设计，检测更精准

● 适合大功率3S电池组应用

● PW7126高精度电压检测

典型应用场景

电动工具、电动滑板车、电动自行车、大功率电机驱动、电动园林工具

接线说明

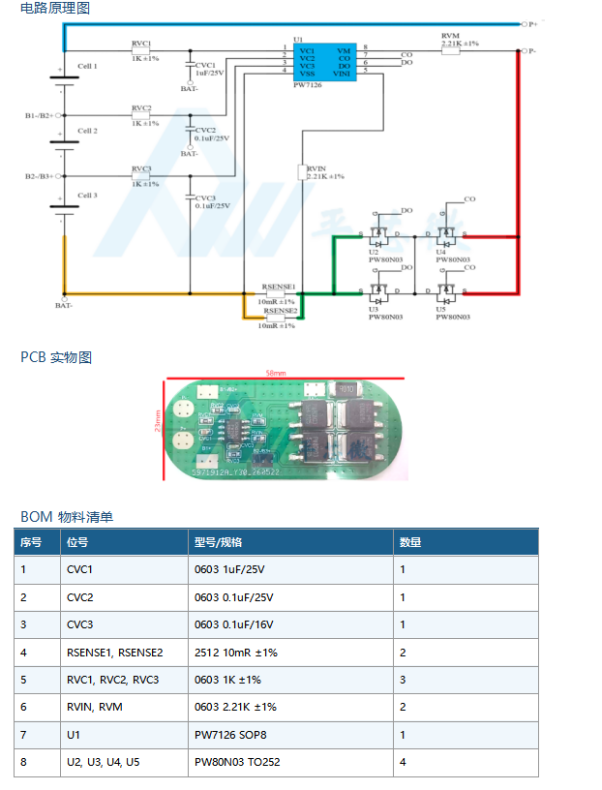

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

资料与技术支持

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html   。
