48V 输入稳压芯片完整选型方案

PW8600 · PW2312B · PW2815 · PW2153 四芯系统方案

从100mA LDO 到 10A+ 大电流 DC-DC 全覆盖 48V 应用

一、48V 直流母线应用背景

48V 直流电源是当前工业、通信、新能源领域最重要的中压直流母线之一，具备高电流供电能力、低传输损耗、安全电压等优势。典型 48V 应用场景包括：

• 电动车 / 两轮车控制器： 13 节锂电池组（ 54.6V 满电 /40V 截止）

• 服务器 / 数据中心： 48V 机柜直流供电、开放式机柜

• 5G 基站 / 通信设备： -48V 通信电源系统

• POE++ 高功率供电：安防、企业网络

• 轻型新能源汽车：低压辅助系统 48V 母线

• 工业自动化：伺服驱动器、变频器、工业机器人

• 太阳能充电控制器： 12V/24V/48V 三频兼容

将48V 母线稳定降压至下游 MCU 、传感器、驱动控制芯片所需的 3.3V/5V/12V 等电压，需要耐压远超 48V 且具备充分裕量的稳压芯片（电池充满时可达 54V+ ，需考虑浪涌峰值）。平芯微半导体提供四款覆盖 48V 输入全面需求的稳压方案：

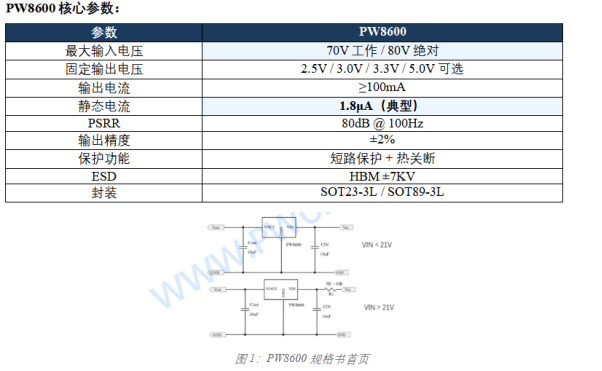

二、PW8600 —— 80V 耐压、超低功耗小电流 LDO

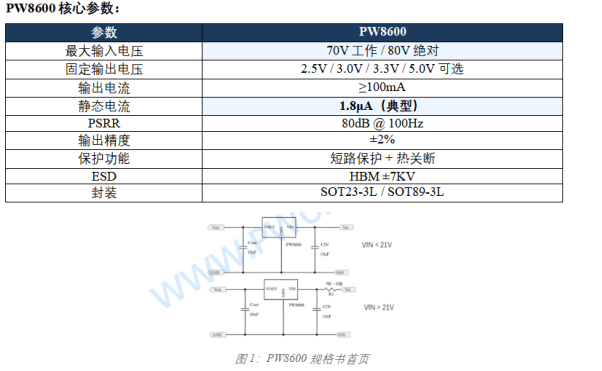

PW8600 是 80V 高耐压、超低静态电流（ 1.8μA ）的高精度 LDO ，非常适合为 48V 系统中 MCU 、传感器、 AD/DA 基准电压提供低噪声副电源，尤其适用于需长时间待机的电池供电设备。

48V 应用设计要点：

48V→PW8600 应用中芯片本身压差 =43V （ 50 满电时更高），必须限制负载电流以避免芯片过热：

• 48V→5V/10mA ： P=43×0.01=0.43W ， SOT89-3L 封装可直接应用

• 48V→5V/50mA ： P=2.15W—— 建议串联 100Ω/2W 电阻分担压降

• 48V→5V/100mA ：不推荐 LDO 方案，转用 DC-DC

• CIN=COUT=10μF/100V 陶瓷电容

最佳适用：实时时钟（RTC ）、待机 MCU 供电、传感器参考电压、电池供电设备的微安级待机副电源。

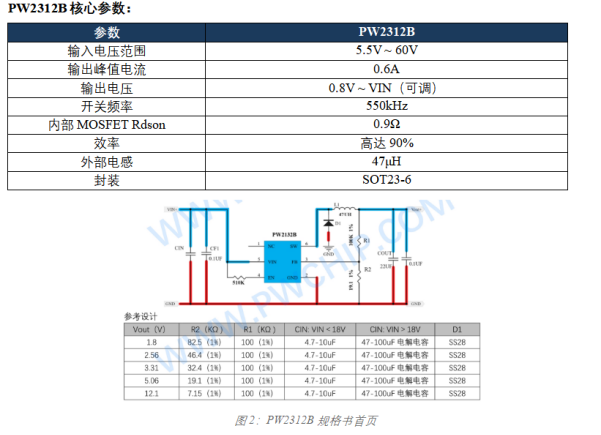

三、PW2312B —— 60V/0.6A SOT23-6 小体积 DC-DC

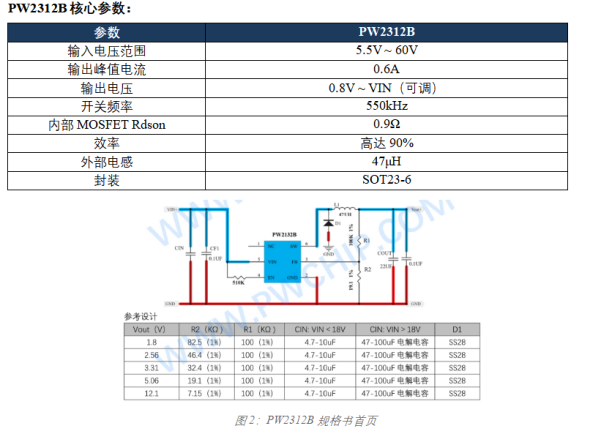

PW2312B 是内置功率 MOSFET 的 SOT23-6 小封装 DC-DC 降压转换器。虶 60V 耐压已覆盖 48V 标称电压，但考虑到锂电池充满可达 54.6V ，建议 PW2312B 适用于 48V 稳定型应用（电池已充满后的放电过程）或需额外串联限压的场景。

48V 应用建议：

• 建议在输入端并联 TVS 管（ 54V 钳位），防止瞬态峰值超过 60V 耐压

• CIN 推荐选用 100μF/80V 电解电容与 10μF/80V 陶瓷电容并联

• 续流二极管需选用 SS28 （ 2A/80V 肖特基）以上耐压

• 适用于 48V→ 小电流零散负载：交互屏、风扇、 LED 指示等

四、PW2815 —— 80V/1.5A 工业级 DC-DC 降压 —— 推荐首选

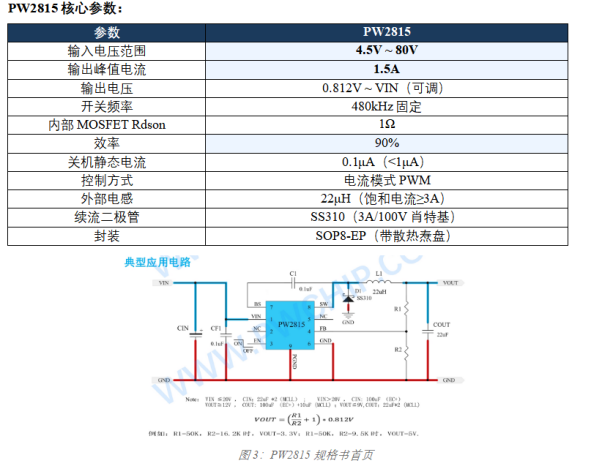

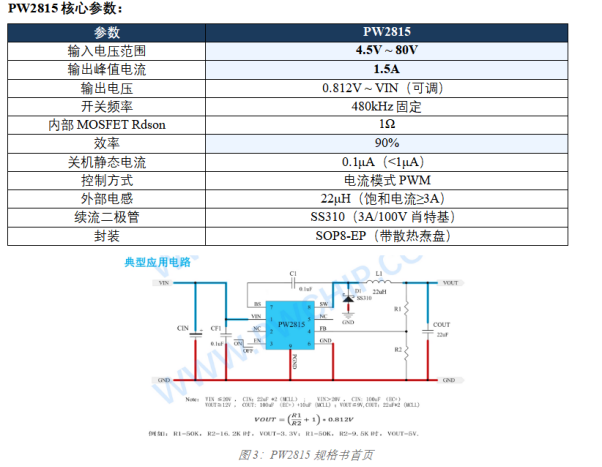

PW2815 是 48V 输入应用中的理想选择！80V 最大输入与 48V 标称形成 1.67 倍安全裕量，充分覆盖 13 串锂电满电、瞬态浪涌、感性反冲等所有异常。 1.5A 峰值电流满足多路负载需求， 90% 效率发热低。

48V 输入输出配置：

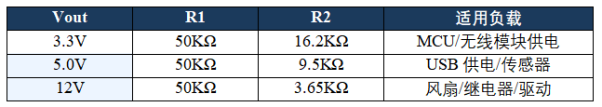

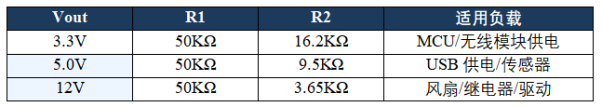

输出电压公式：Vout = 0.812V × (R1/R2 + 1)

48V 应用推荐 BOM ：

• CIN ： 100μF/80V 电解电容 + 10μF/100V 陶瓷

• COUT ： 22μF×2 MLCC （ Vout≤9V ）或 100μF 电解 +10μF MLCC （ Vout≥12V ）

• 输入 TVS ： SMBJ58A 或 SMBJ64A 防尖峰

• 适用场景：中小型 48V 设备主电源，如 POE 交换机、监控系统、小型工业控制器、电动自行车仪表盘

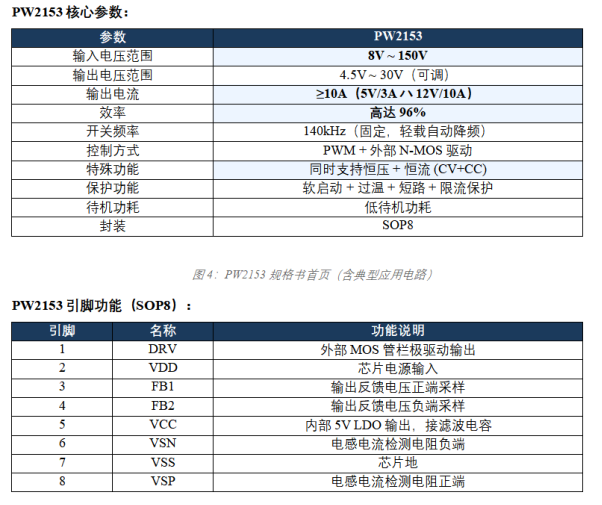

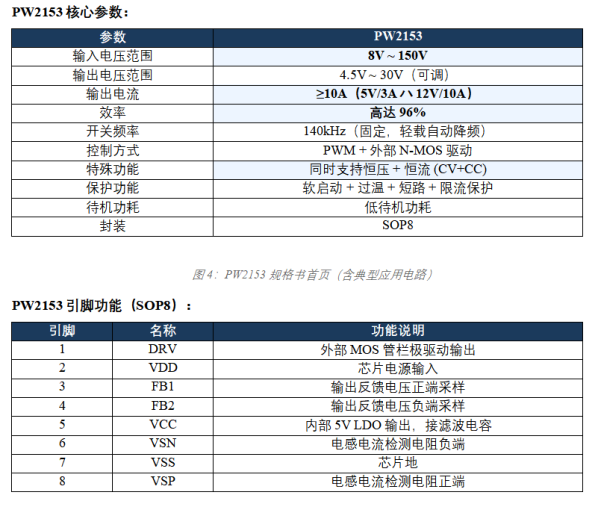

五、PW2153 —— 150V 宽输入、 ≥10A 大电流 DC-DC 控制器（旗舰级）

PW2153 是平芯微 48V 稳压方案中的旗舰型号！8V~150V 极宽输入范围，支持 5V/3A 、甚至 12V/10A 大电流输出，效率高达 96% 。同时支持恒压和恒流双模式，适用于电动车控制器、充电器、大功率 LED 驱动等高端应用。

48V→5V/3A 推荐 BOM （基于规格书 DEMO ）：

• 电感 L1 ： 47μH （饱和电流 ≥5A ）

• 外部 MOS Q1 ：高耐压 N-MOS ，如 AOD4184 或同等型号（ 100V/20A ）

• 续流二极管 D1 ： SS510 （ 5A/100V 肖特基）

• CIN ： 47μF/100V 电解 + 0.1μF MLCC

• COUT ： 220μF/25V 电解

• 采样电阻 R7 ： 0.06Ω （定电 5V/3A 输出）

• R1=R3=5KΩ, R2=R4=62KΩ （设定 5.1V 输出）

• 输入 TVS ： SMBJ100A 吸收尖峰

PW2153 最佳适用场景：

• 电动车 / 两轮车控制器的主电源（需充电时承受 54V+ 电压）

• 车充、电池充电器（可利用恒压恒流双模式）

• 大功率 LED 驱动（恒流模式控制 LED 亮度）

• 服务器 / 途信设备的中间级降压（ 48V→12V ）

• 工业电源适配器

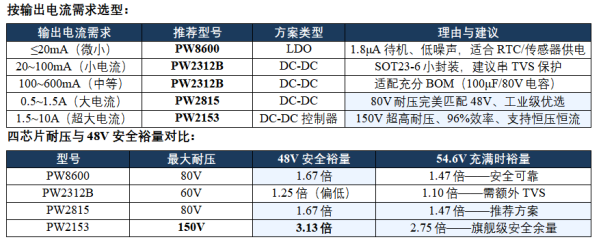

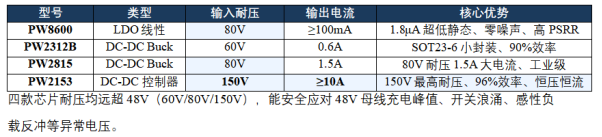

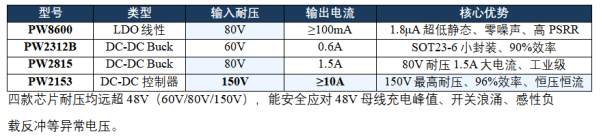

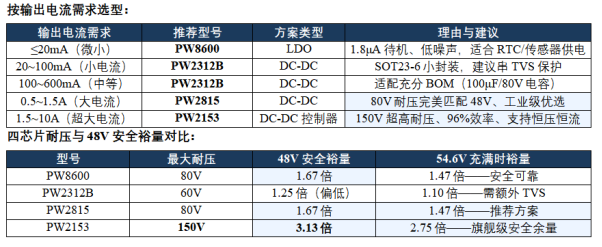

六、48V 应用快速选型指南

七、48V 典型应用方案

1. 电动车 / 两轮车控制器方案

13 串锂电池组癈 5V/3.3V 低压供电方案：

• 主电源： PW2153 (48V→5V/3A) 驱动 MCU + 显示屏 + 传感器阵列

• 待机副电源： PW8600 (48V→3.3V/10mA) 为 RTC 、唇未提醒电路供电

• 一主一备，控制器总待机功耗 <50μA

2. POE++ 高功率供电设备

48V POE 交换机供电的摄像头 /AP 方案：

• PW2815 (48V→12V/1.5A) 驱动云台电机、红外灯

• PW2312B (48V→5V/0.6A) 为主控 SoC 供电

• PW8600 (48V→3.3V/20mA) 为低功耗传感器供电

3. 小型服务器 / 工业控制器

48V 直流供电的信号细化方案：

• PW2153 (48V→12V/10A) 为 CPU/GPU/ 硬盘提供中间级 12V 总线

• PW2815 (12V→5V/1.5A) 二级降压，为 USB 接口供电

• PW8600 具备高 PSRR 特性，适合为 ADC 参考、模拟面供电
