USB 过压保护电路芯片选型指南 ——PW2605/PW2606/PW2609A/PW1600/PW1515/PW1605 全系列方案

USB 接口在充电宝、蓝牙音箱、 TWS 耳机、智能穿戴、车载设备、 IoT 节点等应用中无处不在，但 USB 接口存在一个关键隐患：当用户使用劣质充电器、误插高压适配器（如 PD/QC 协议异常输出 9V/12V/20V ）、车载 12V/24V 意外连接、或热拔插产生的电压尖峰时，超过后级芯片（ MCU 、充电 IC 、升压 IC 等）所能承受的电压，将直接损坏后级电路。

USB 过压保护（ OVP ）芯片的作用就是在输入电压超过设定阈值时，立即关断输出（输出 0V ），保护后级全部电路和组件不受高压损害；当输入恢复正常后自动恢复输出。本文基于平芯微半导体（ PWChip ） USB 过压保护芯片全系列产品，从 1A 小电流到 6A 大电流、从固定 OVP 到可调 OVP 、从纯过压保护到 OVP+ 限流 +LDO 的多功能三合一，系统介绍各型号的功能、参数、典型电路和选型建议。

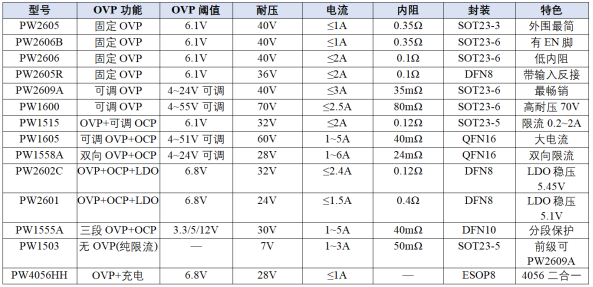

一、固定6.1V 过压关闭保护芯片（ PW2605 / PW2606B / PW2606 ）

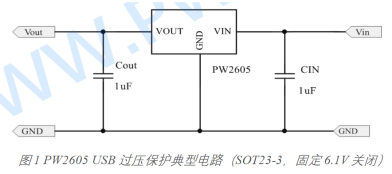

1.1 PW2605——1A 以下、 SOT23-3 封装、外围最简

PW2605 是平芯微最经典的 USB 过压保护芯片，输入耐压 40V ，输入过压关闭保护阈值固定 6.1V 。当 USB 输入电压超过 6.1V 时，芯片内部开关关断，输出为 0V ；当输入电压回到正常范围（ <6.1V ）时，自动恢复输出。

输出电压 = 输入电压 - 内阻压差（输入电流 × 内阻 0.35Ω ），例如输入 5V/0.5A 时，输出电压 ≈ 5 - 0.5×0.35 = 4.825V 。适用于输出电流 1A 以下的应用，如智能手环、电子烟、电子秤、小型 IoT 设备等。 SOT23-3 封装，仅需输入 / 输出各一颗 1μF 电容。

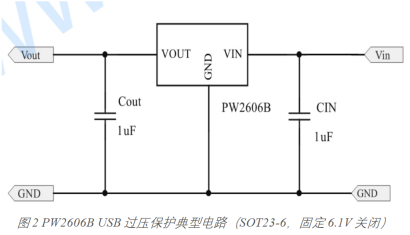

1.2 PW2606B——1A 、 SOT23-6 封装（ PW2605 的 6 脚版本）

PW2606B 是 PW2605 的 SOT23-6 封装版本，过压保护阈值与参数完全相同（固定 6.1V OVP 、 40V 耐压、 0.35Ω 内阻），输出电流 1A 。 SOT23-6 封装相比 SOT23-3 多了 EN 使能脚、 VOVP 参考脚等，适合需要外部使能控制的场景。

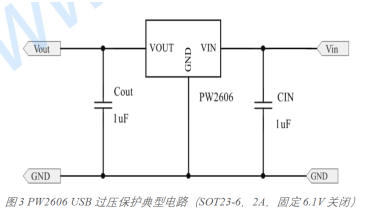

1.3 PW2606——2A 以下、低内阻 0.1Ω 、 SOT23-6 封装

PW2606 是 PW2606B 的低内阻升级版，内阻从 0.35Ω 降低到 0.1Ω ，输出电流支持到 2A 以下。输入过压关闭保护阈值仍为固定 6.1V ，输入耐压 40V 。在同样的负载电流下，压差更小，发热更低，适合蓝牙音箱、充电宝、电动牙刷、车载充电器等中等电流 USB 输入应用。

注意：PW2609A 比 PW2606 应用更广、出货量更大，因此价格上 PW2609A 反而更优。新项目建议优先选择 PW2609A 。

二、可调过压保护阈值芯片（PW2609A / PW1600 ）

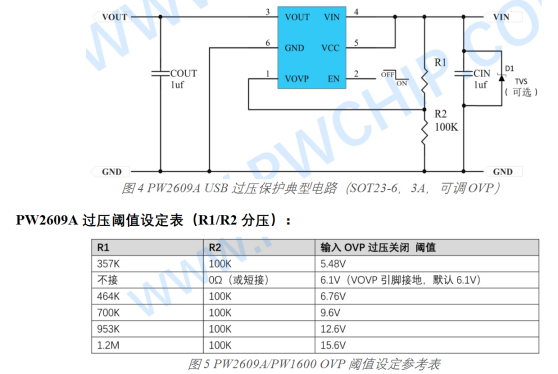

2.1 PW2609A——3A 、可调 4V~24V 过压阈值、内阻 35mΩ 、 SOT23-6

PW2609A 是平芯微最畅销的 USB 过压保护芯片，适用于输出电流 3A 及以下的应用。相比 PW2605/PW2606 的固定 6.1V OVP 阈值， PW2609A 最大亮点是过压保护阈值可调：通过 VOVP 脚外接 R1/R2 电阻分压，可将过压关闭阈值设定在 4V~24V 范围内任意值（ VOVP 脚接地则默认 6.1V ）。

内阻仅35mΩ （是 PW2606 的 0.1Ω 的三分之一），在 3A 负载时压差仅为 3×0.035=0.105V ，发热极低。输入耐压 40V ，可防御车载 12V/24V 意外连接、 PD 协议异常输出等场景。主要应用：充电宝、蓝牙音箱、充电座、电动工具、智能家居、 USB Type-C 设备等。

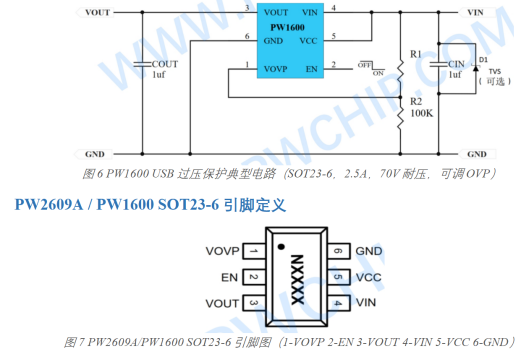

2.2 PW1600——2.5A 、可调 4V~55V 过压阈值、输入耐压 70V 、 SOT23-6

PW1600 是 PW2609A 的 “ 高耐压升级版 ” ，输入耐压从 40V 提升至 70V ，过压关闭阈值可调 4V~55V 范围，内阻 80mΩ ，输出电流支持 2.5A 。特别适合需要防护车载 24V/48V 、工业总线、太阳能面板等高压意外接入的 USB Type-C 场景。

PW1600 也是欧盟 USB Type-C 42V 认证（ IEC 62368-1 ）常用的过压保护方案，其 70V 耐压能力远超认证要求的测试电压，安全裕量充足。 SOT23-6 封装，引脚定义与 PW2609A 兼容，方便 PCB 布局复用。

三、过压保护+ 可调限流二合一芯片（ PW1515 / PW1605 / PW1558A ）

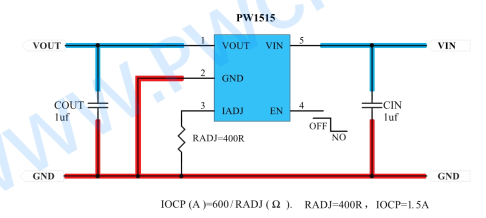

3.1 PW1515——2A 、固定 6.1V OVP + 可调限流 0.2~2A 、 SOT23-5

PW1515 是 “ 过压保护 + 可调精密限流 ” 二合一芯片，输入耐压 32V ， OVP 阈值固定 6.1V ，输出限流可通过外接电阻设定，范围 0.2A~2A 。内阻 0.12Ω ， SOT23-5 封装。

PW1515 的主要应用场景：磁吸充电线、 U 盘接口限流、频繁拔插的 USB 设备。这类应用因为频繁拔插和开关，正常 5V 电压产生的瞬间尖峰可达 7V~9V ，普通低耐压限流 IC 容易被打坏， PW1515 的 32V 耐压能有效解决此问题。

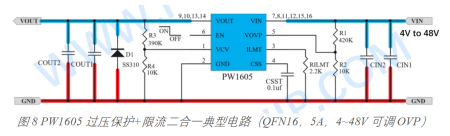

3.2 PW1605——5A 、可调 4V~48V OVP + 可调限流 1~5A 、 QFN16

PW1605 是平芯微大电流 USB 过压保护 + 限流二合一芯片。输入电压 4V~48V ，输入耐压 60V ，过压关闭阈值可调 4V~51V ，输出限流可设定 1A~5A 。内阻 40mΩ ， QFN16 封装。适用于工业接口、大功率 USB 设备、数据中心服务器、电动工具等高电流场合。

3.3 PW1558A——6A 、双向输入 / 输出限流 + 可调 OVP 、 QFN16

PW1558A 是 “ 可调过压保护 + 可调限流 + 双向（输入 / 输出）限流 ” 三合一芯片，输入耐压 28V ，过压关闭阈值可调 4V~24V ，输出电流支持 1A~6A ，内阻 24mΩ ， QFN16 封装。适用于 USB-C PD 双向充放电设备、充电宝双向接口、工业控制总线等需要双向电流保护的场合。

四、过压保护 + 限流 + LDO 稳压三合一芯片（ PW2602C / PW2601 ）

4.1 PW2602C——2.4A 、 OVP 6.8V + 可调限流 + LDO 稳压 5.45V 、 DFN8

PW2602C 是 “ 过压保护 + 可调限流 + 内置 LDO 稳压 ” 三合一芯片。输入耐压 32V ， OVP 阈值 6.8V ，可调限流 0.2A~2.4A 。其特色亮点：

① 输入电压在 5.45V~6.8V 范围时，内置 LDO 启动，输出稳压 5.45V ，保证在过压关闭阈值附近输出不会出现过高电压；

② 输入电压 <5.45V 时，直通模式，输出电压 = 输入 - 内阻压差；

③ 输入电压 >6.8V 时， OVP 触发，输出关断 0V 。

PW2602C 采用输出过流后需要重新拔插输入才能恢复的模式（ Latch-off ），而 PW2602A 是自恢复恒流模式。 DFN-2×2-8L 封装，内阻 0.12Ω 。

4.2 PW2601——1.5A 、 OVP 6.8V + 可调限流 + LDO 稳压 5.1V 、 DFN8

PW2601 是 PW2602C 的低电流版本，输入耐压 24V ， OVP 阈值 6.8V ，可调限流 0.2A~1.5A 。内置 LDO 稳压输出 5.1V （输入在 5.1V~6.8V 时启动），内阻 0.4Ω ， DFN-2×2-8L 封装。适合对稳压精度有要求的小电流 USB 设备。

五、其他特色USB 过压保护方案

5.1 PW1555A——5A 、三段式过压保护（ 3.3V/5V/12V ） + 可调限流、 DFN10

PW1555A 采用独特的 “ 分段过压保护 ” 模式，支持 3.3V 、 5V 、 12V 三个电压段： 3.3V 段支持输入 2.5V~3.6V ， 5V 段支持输入 3.8V~5.4V ， 12V 段支持输入 9V~12.6V ，其他电压输入负载为 0V 。输入耐压 30V ，输出电流 1A~5A 可调，内阻 40mΩ ， DFN3×3-10 封装。适合多电压平台、模块化设备。

5.2 PW1503——3A 可调限流器（无 OVP ，可前 PW2609A ）、 SOT23-5

PW1503 是纯可调限流器，无过压保护功能，输入电压范围 2.4V~6V ，可调限流 1A~3A ，内阻 50mΩ ， SOT23-5 封装。如果需要同时具备过压保护，可在 PW1503 前级串联一颗 PW2609A ，实现 “ 可调 OVP + 可调限流 ” 组合方案，灵活度极高。

5.3 OVP+ 锂电池充电二合一（ PW4054H / PW4057H / PW4056HH ）

PW4054H （ 0.5A/SOT23-5 ）、 PW4057H （ 0.5A/SOT23-6 ）、 PW4056HH （ 1A/ESOP8 ）是平芯微 “ 过压保护 +4054/4056/4057 锂电池充电管理 ” 二合一芯片。三者的共同亮点：输入耐压高达 28V ， OVP 阈值 6.8V ；且 BAT 充电脚耐压也达 20V ，是普逄 4054/4056/4057 芯片 BAT 脚耐压的 300% 以上，安全性极高。适合多种充电场景下的锂电池保护充电。
