3.7V 锂电池升压 9V/12V 芯片选型指南 ——PW5300 /PW5012 全方案对比

相较于常规的3.7V 升压 5V 场景， 9V/12V 输出的升压比更大、开关 MOS 承受电压更高、对芯片本身的耐压和电流能力要求也显著提升。平芯微半导体（ PWChip ）针对这一细分需求，形成了以 PW5300 、 PW5300A 、 PW5012 三款升压 IC 为主的完整产品线，覆盖从小电流 0.5A 到大电流 1.5A 的全场景。本文系统介绍三款芯片的关键参数、典型电路和选型建议。

一、PW5300——3.7V 升压 9V/0.5A 、 SOT23-6 经典方案

PW5300 是电流模式 PWM 升压转换器，内置 0.2Ω 、 2.5A 、 16V 耐压功率 MOSFET ，开关频率固定 1MHz ，反馈基准电压 0.6V±2% ，具备内部软启动、过温保护、输出过压保护、可调过流保护（ 0.5A~2.5A 可通过 OCP 脚外接电阻设定）等完善保护。

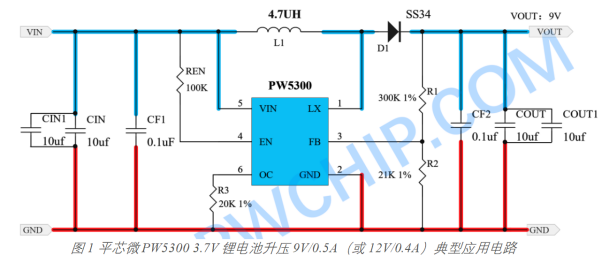

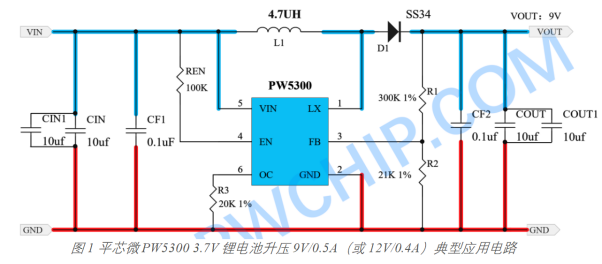

PW5300 的输出电压最高可达 12V 可调（通过 FB 脚外接 R1/R2 分压电阻设定）。规格书上典型应用给出的 3.7V 升压场景：输入 3V~4.2V 、输出 5V/1A ；输入 3V~4.2V 、输出 9V/0.5A 。适合小电流、低成本的 9V/12V 升压需求。

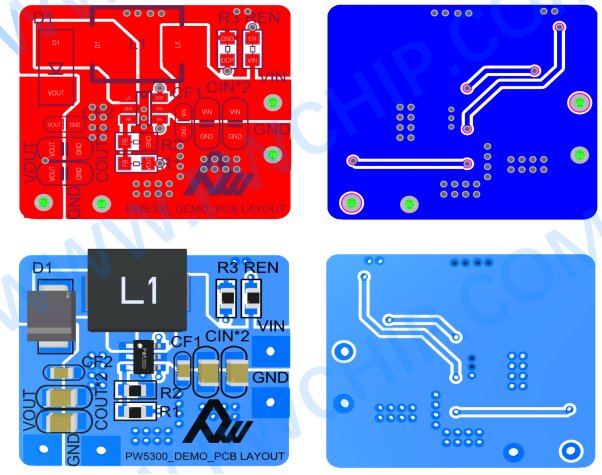

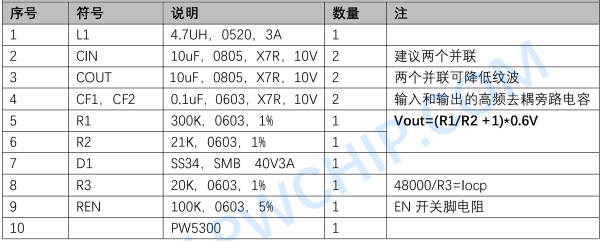

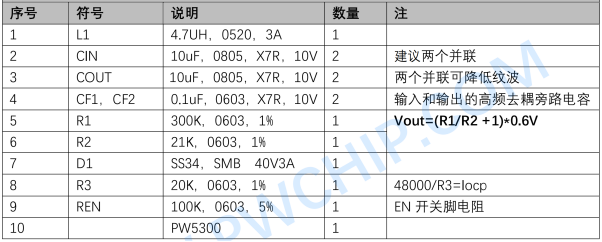

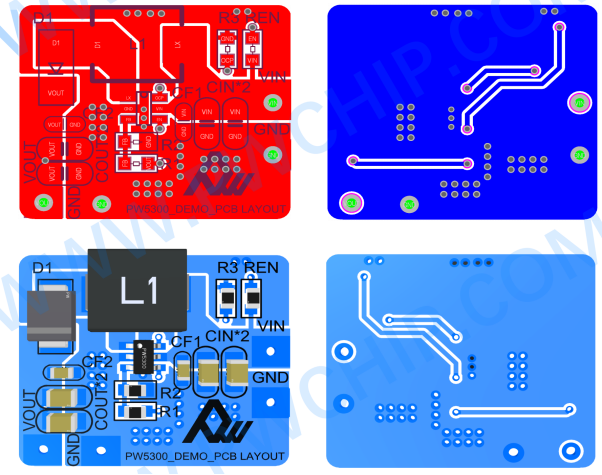

PW5300 优势： SOT23-6 超小封装， PCB 面积小；外围仅需 1 颗电感、 1 颗肖特基二极管、输入 / 输出电容各 1 颗、反馈电阻 2 颗， BOM 极简；关断电流仅 0.1μA ，适合电池供电产品长待机场景。适用场景：万用表 9V 供电、无线麦克风 9V 供电、烟雾报警器、便携小型仪器 9V/12V 后备、 TWS 充电仓、小型 LED 补光灯（ 12V/0.3A ）等。

三、PW5012——3.7V/5V 升压 12V/1.5A 大功率旗舰方案

如果您的应用需要12V 输出且电流达到 1A~1.5A 水平， PW5300/PW5300A 的功率能力会略显吃力，此时应选择 PW5012—— 平芯微为 9V/12V 中大电流升压专门设计的高集成度 DC-DC 升压 IC 。

PW5012 核心亮点：

（1 ）集成 22mΩ 低内阻功率开关管（比 PW5300 的 0.2Ω 降低约 10 倍）， 2A 负载下 MOS 损耗仅 0.088W ，散热压力极小；

（2 ）超宽输入电压范围 2.7V~12V ： 3.7V 单节锂电、 7.4V 两串锂电、 5V USB 、 12V 适配器均可作为输入源；

（3 ）输出电压 3V~13V 可调，通过 FB 脚外接 R1/R2 电阻自由设定为 5V 、 9V 、 12V 等任意值；

（4 ）大电流能力：输入 3.7V→ 输出 12V/1A 效率 88% ；输入 7.2V→ 输出 12V/1.5A 效率高达 93% ；

（5 ）内置 18V 输出过压保护、逐周期 14A 峰值电流限制、可编程软启动、过温关断、 PWM/PFM 双模式自动切换；

（6 ） SOP8-EP 底部带焊盘封装，散热面积大，长期大电流工作稳定可靠。

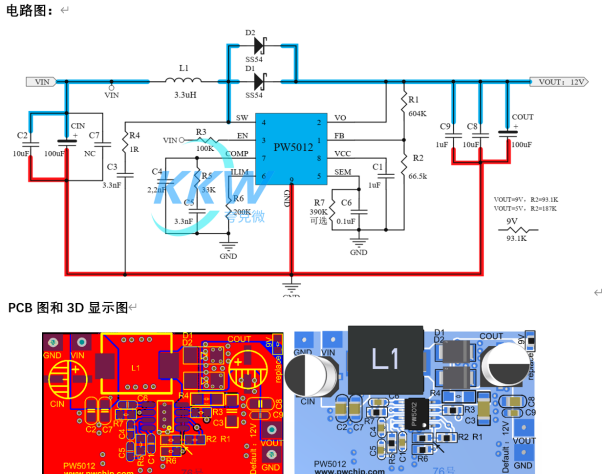

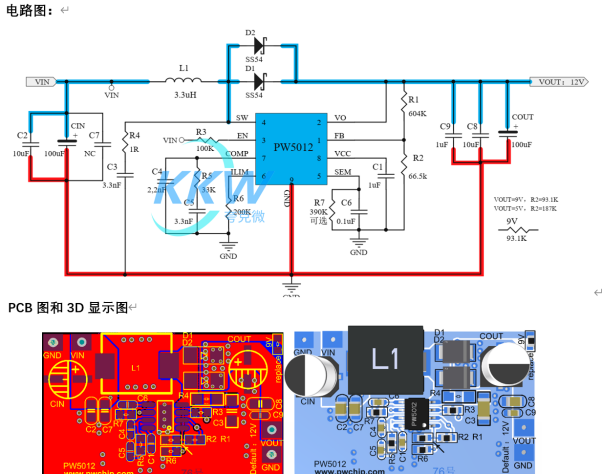

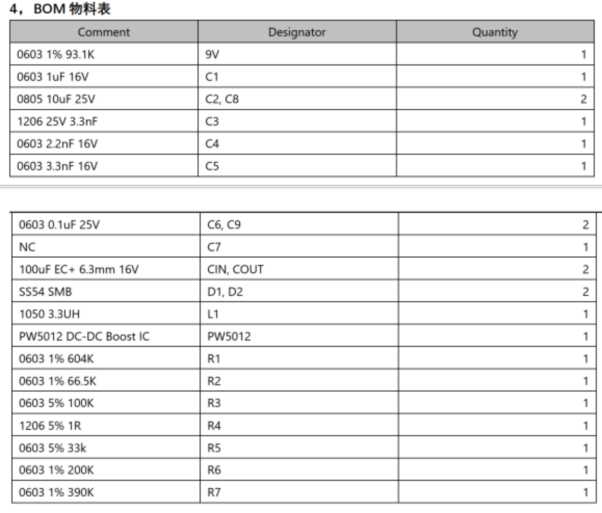

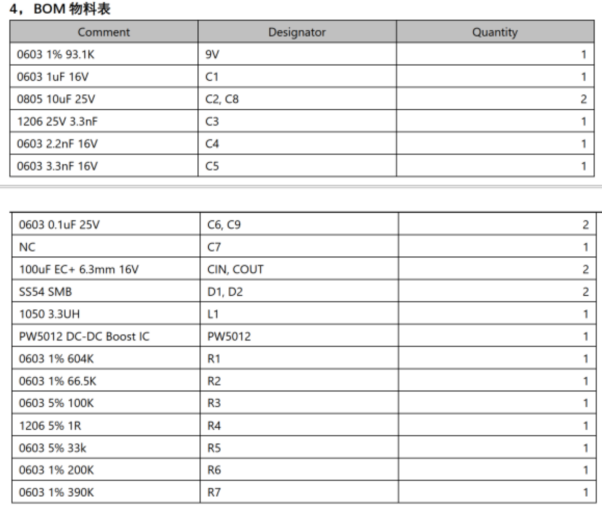

PW5012 的反馈公式： VOUT = (R1/R2 + 1) × 1.204V 。 SEM 脚接 CSS 软启动电容（ 0.1μF 典型）； ILIM 脚接 RILIM 电阻设定逐周期过流限值； COMP 脚接 RC/CC/CP 补偿网络（典型 56kΩ/3.3nF/47pF ）。 VIN≤5V 输入时 CIN 推荐 22μF+22μF ； VIN>8V 输入时 CIN 推荐 10μF 陶瓷 +100μF 电解； VOUT=12V 时 COUT 推荐 22μF 陶瓷 +220μF 电解。

适用场景：便携投影仪12V 主电源、便携医疗雾化器、便携仪器仪表、行车记录仪后备、便携补光灯、便携氧气泵、便携水泵 / 气泵、 9V 替代方案（充电器代替 9V 叠层电池）、便携 KTV 音箱 12V 供电等中大功率 9V/12V 场景。

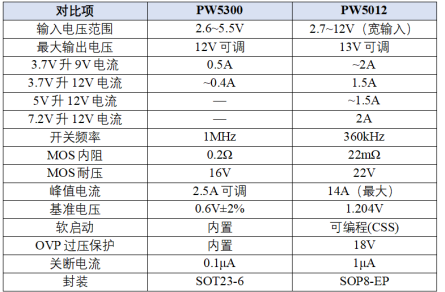

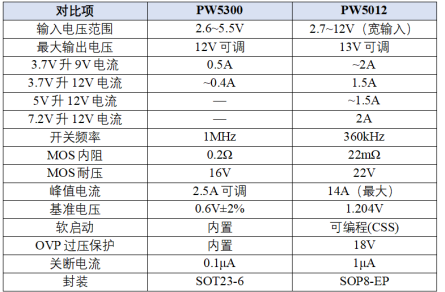

四、PW5300 / PW5300A / PW5012 参数对比总表

3.7V 锂电池升压 9V/12V 的核心场景可以用三款平芯微升压 IC 精准覆盖：

（1 ）小电流（ ≤0.5A ）、极简 BOM 、 SOT23-6 场合 → PW5300 ；

（ 2 ）大电流（1A~1.5A ）、 22mΩ 超低内阻、 18V OVP 保护、 SOP8-EP 散热场合 →PW5012 。
