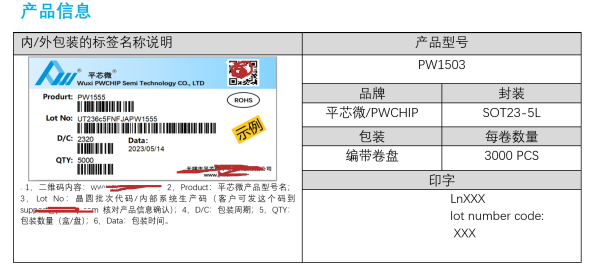

LnEsA,LnEWA,LnF0B,LnFCA,LnFEA丝印限流芯片IC
- 2026-07-25 10:27:00
- admin 原创
- 35
0.4A-3A 可调限流芯片，短路保护IC
一般描述
PW1503 是具有可编程电流限制的超低 RDS（ON） 开关，可保护电源免受过流和输出短路情况的影响。它集成了过温保护和反向阻断功能。
平芯微PW1503 SOT23-5 封装，并提供可调限流版本。
特点l
l 输入电压：2.4V 至 6V
l 3A 负载电流能力
l 可编程电流限制
l 过温保护
l 反向阻断（无体二极管）
l 在关断时，VOUT可强制高于VIN
应用
l USB充电器
l 公共场所多USB充电器
l USB 加密狗
l MiniPCI配件

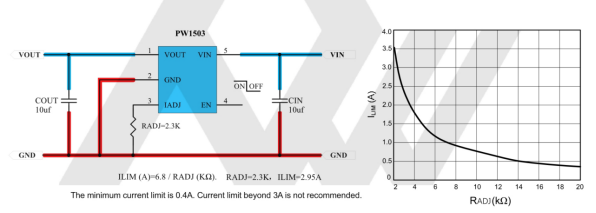

典型应用电路
引脚分配/说明
|
引脚 编号 |
引脚名称 |
功能 |
|
1 |
VOUT |
输出引脚，通过一个 10μF 电容去耦至 GND。 |
|
2 |
GND |
接地引脚. |
|
3 |
IADJ |
电流限制编程引脚。将电阻器RADJ从该引脚接地，以设置电流限制
|
|
4 |
EN |
开/关控制。拉高以使能 IC。不要让它漂浮。 |
|
5 |
VIN |
输入引脚，通过一个 10μF 电容去耦到 GND。 |
|
OCP过流 |
功能
|
输入电压范围 |
输出电压范围 |
输出电流范围 |
输入过压保护关闭阈值 |
封装 |
备注 |
|
PW2609A |
可调OVP |
3.5V~36V |
3.5V~20V |
~3A |
3.5V~20V |
SOT23-6 |
内阻35mΩ |
|
PW1605 |
可调OVP+可调OCP |
4V~60V |
~48V |
1A-5安 |
4V~48V |
QFN16 |
4V~48V可调限流/过压 |
|
PW1515 |
OVP+ 可调OCP |
3.5V~32V |
~ 6.1V |
~2A |
6.1V |
SOT23-5L |
可调输出精密恒流， |
|
PW2606B |
OVP+OCP |
2.8V~40V |
~ 6.1V |
~1A |
6.1V |
SOT23-6 |
过压保护 |
|
PW2605 |
OVP+OCP |
2.8V~40V |
~ 6.1V |
~1A |
6.1V |
SOT23-3 |
过压保护 |
|
PW2606 |
OVP+OCP |
2.8V~40V |
~ 6.1V |
~2A |
6.1V |
SOT23-6 |
过压保护 |
|
PW2602 |
OVP+ 可调OCP |
3.5V~32V |
~5.4V |
~3A |
6.8V |
DFN-2x2-8L |
可选恒流 和断开模式 |
|
PW2601 |
OVP+ 可调OCP |
3.5V~24V |
~5.1V |
~1.5A |
6.8V |
DFN-2x2-8L |
过压,可调限流 |
|
PW1503 |
可调OCP |
2.5V~6V |
2.5~5.5V |
~3A |
NO |
SOT23-5L |
可调限流，3A工作温度低 |
|
PW1502A |
可调OCP |
2.5V~5.5V |
2.5~5.5V |
0.4A~2A |
NO |
SOT23-5L |
可调USB限流产品 |
|
PW1555A |
可调OVP+可调OCP |
2.5V~30V |
3.6~ 13V |
1A~4.8A |
6V/7V/14V |
DFN3X3-10 |
可调过压，可调过流保护 |
|
PW1558 |
可调OVP+可调OCP |
2.5V~28V |
3~ 24V |
1A~6A |
可调 |
QFN16-10 |
可调过压，可调过流保护 |
|
PW4555 |
OVP+锂电池充电管理 |
4.5V~24V |
~4.2V |
~700mA |
6.8V |
DFN-2x2-8L |
可调输出恒流 |
|
PW4056HH |
OVP+锂电池充电管理 |
4.5V~6.8V 耐压28V |
~4.2V/4.35V/4.4V |
~1A |
6.8V |
SOP8-EP |
通用4056脚位，双高耐压 |
|
PW4057H |
OVP+锂电池充电管理 |
4V~6.8V 耐压28V |
~4.2V |
~800mA |
6.8V |
SOT23-6 |
通用4057脚位，双高耐压 |
|
PW4054H |
OVP+锂电池充电管理 |
4V~6.8V 耐压28V |
~4.2V |
~500mA |
6.8V |
SOT23-5 |
通用4054脚位，双高耐压 |
Absolute Maximum Ratings (note1)
|
参数 |
值 |
单位 |
|||||||||||
|
VIN, VOUT, EN, IADJ |
-0.3 to 7 |
V |
|||||||||||
|
功耗，PD @ TA = 25°C |
1.46 |
W |
|||||||||||
|
封装热阻 (Note 2) |
θJA |
68.5 |
°C/W |
||||||||||
|
θJC |
1
| ||||||||||||
