欧美42V认证OVP过压保护IC方案：PW1600规格书参数与设计指南

输入42V热拔插OVP过压保护芯片选型手册

平芯微 PW1600 深度解析 + OVP 芯片系列对照

一、为什么42V热拔插场景必须加OVP过压保护

欧美市场 USB Type-C 42V 认证（IEC 62368-1）

要在 42V 输入档位安全工作，前端 OVP 过压保护芯片必须满足三个硬指标：耐压 ≥60V（覆盖 42V 稳态 + 浪涌余量）、过压响应速度足够快（微秒级甚至纳秒级）、集成低导通阻抗 MOS 保证正常工作时不额外发热。平芯微 PW1600 正是为这一场景设计的关键器件。

二、PW1600 产品概述

PW1600 是一款 70V 耐压、OVP 阈值可调的过压保护芯片，支持 3V–60V 宽输入电压工作。集成超低导通阻抗 nFET 开关，具备启动/OVP 恢复延时、纳秒级 OVP 响应、软启动、过温保护和自动恢复、使能控制等完整保护功能。采用 SOT23-6L 小封装，特别适合车载设备、便携式与可穿戴设备的电源前端保护。

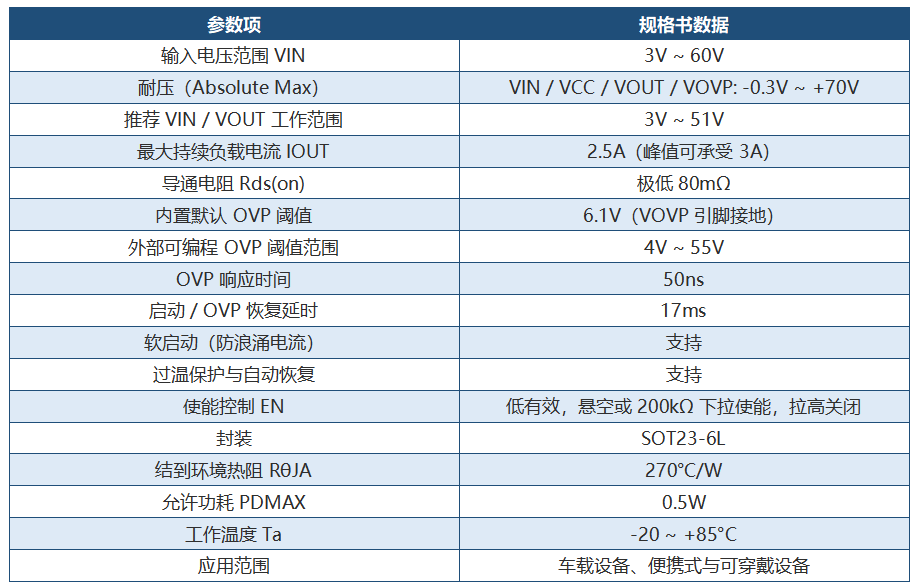

三、 PW1600 关键规格参数表

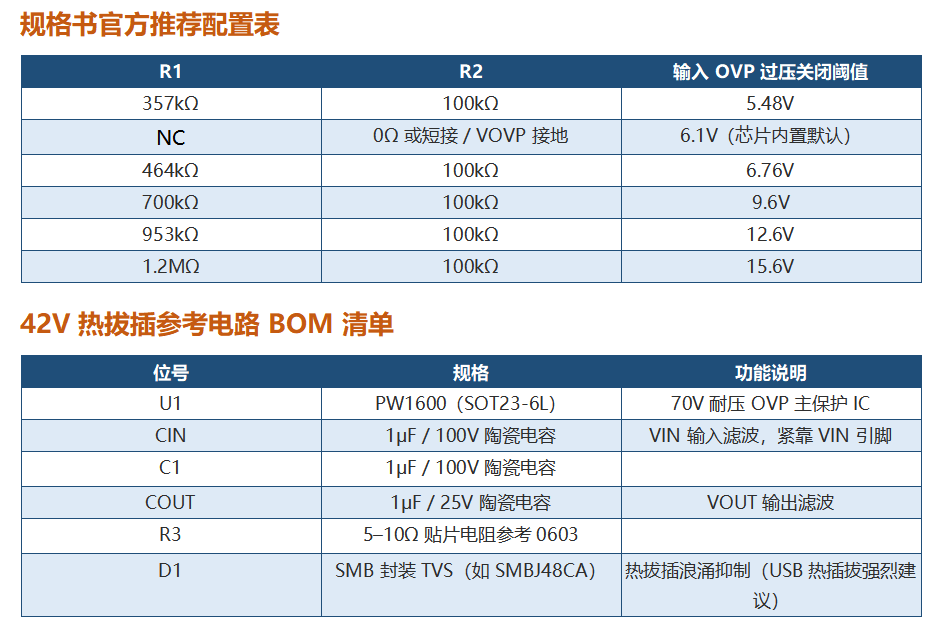

四、OVP 阈值电阻配置公式与推荐值

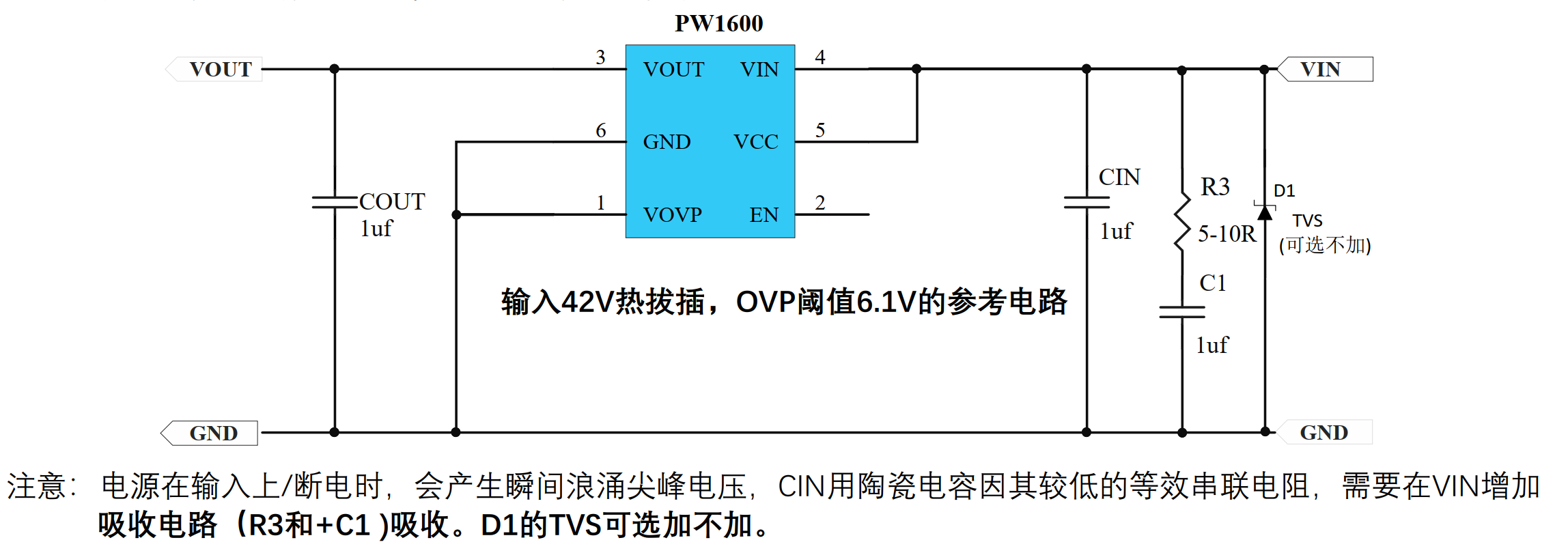

VIN_OVP = 1.2V × (1 + R1 / R2)。R2 建议采用 100kΩ，R2 接地端单独走线连接到芯片 GND 引脚。对于热插拔输入应用（如 USB 接口），强烈建议在输入端并联 TVS 二极管 D1 保护。若 VOVP 引脚接地，则采用芯片内置默认阈值 6.1V。

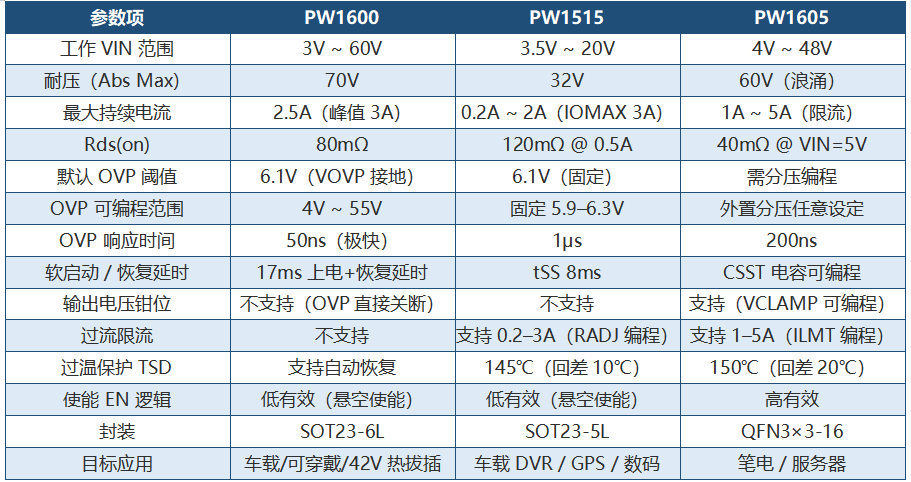

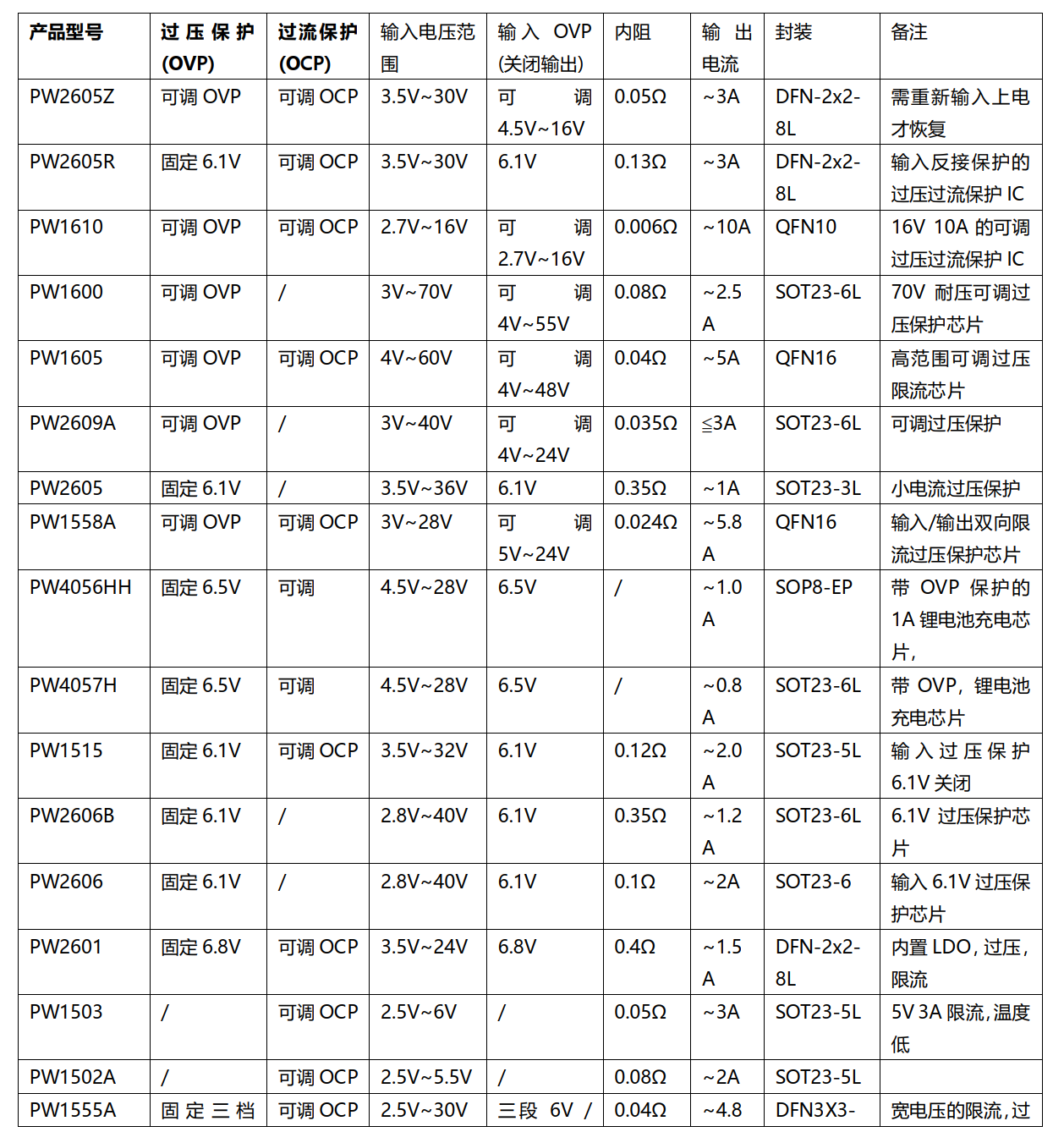

五、 PW1600 vs 其他 OVP 芯片规格对照表

三款 OVP 芯片场景定位：PW1600 面向 42V 及以下高压热插拔前端保护，凭借 60V 工作电压、55V 可编程 OVP、50ns 响应、SOT23-6L 小封装成为该电压段的最优解；PW1515 面向 20V 以下场景（如车载 DVR、GPS），集成过流恒流 + OVP 双重保护；PW1605 定位 48V 宽压场景（笔电/服务器），额外提供输出电压钳位与可编程限流功能，封装更大、集成度更高。
