1.8V转5V电路图
1.8V转5V电路图
1.8V转5V电路图

1.8V转5V电路图

  • 数量
详情

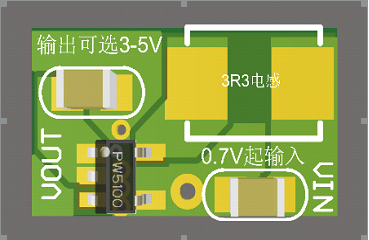

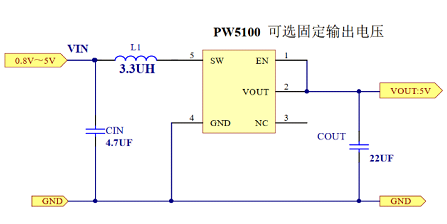

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽;参考电压电路提供稳定的参考电平;并且由于采用内部的修正技术,保证了输出电压可达到±2.5%精度。
PW5100输入电压范围0.7V-5V,输出固定电压:3V,3.3V,5V,效率最高95%,低功耗10Ua,芯片开关电路1.5A,封装SOT23-5,电感采用1uh-10uh。
PW5100 是一款高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压 DC/DC 变换器。输入电压最低0.7V,输入电压范围0.7V-5V之间,输出电压可选固定输出值,从 3.0V 至 5.0V 的固定输出电压.最大开关电流1.5A.
PW5100适用于1节干电池1.5V/镍氢电池1.2V,2节干电池/镍氢电池,3节干电池/镍氢电池输入,升压稳压芯片。最高效率95%。
