1.  特性
 支持 7 种 USB 端口充电协议
 支持多种充电协议控制（QC3.0/QC2.0， FCP，
AFC， SFCP 以及 Apple 2.4A， BC1.2 和三

星 2.0A）

 支持自动选择快充协议或 DCP 充电协议
 支持 QC3.0/QC2.0 Class A 充电协议
 高通证书编号： 478786303-2
 支持 QC3.0 Class A: 3.6V~12 V (0.2V/step)
 支持 QC2.0 Class A: 5 V, 9 V 和 12 V
 支持华为 FCP 快充 5V 和 9V 电压配置
 支持三星 AFC 快充 5V 和 9V 电压配置
 支持展讯 SFCP 快充 5V， 9V 和 12V 电压配置
 支持 Apple 2.4A： DP = 2.7V， DM = 2.7V
 支持三星 2.0A： DP = 1.2V， DM =1.2V
 支持 BC1.2： DP 与 DM 短接
 SEL可配置快充协议请求的最高电压为 12V或
9V 或 5V
 自动检测 DP， DM 上电压对应的快充请求，通
过调节 FB 精确控制输出电压
 低静态功耗 IQ = 66uA(Typ.)
 工作电压范围： 3V~5.5V
 Package: SOT23-6

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

IP2161 规格书下载   - [ 芯片模块网，www.icmkw.com  规格书，PCB文件，模块板资料网站，让芯片更简单】

2.  应用

 USB 功率输出接口、移动电源、车载充电器
 智慧手机、平板电脑、网络笔记本、数字相机、
蓝牙配件所用的电池充电器
3.  简介
IP2161 是一款集成 7 种、用于 USB 输出端口
的快充协议 IC，支持 7 种快充协议，包括 HVDCP
QC3.0/QC2.0（ Quick Charge） Class A， FCP
（ Hisilicon® Fast Charge Protocol ）， AFC
（ Samsung® Adaptive Fast Charge ）， SFCP
（Spreadtrum® Fast Charge Protocol）， Apple 2.4A，
BC1.2 以及三星 2.0A。
IP2161支持自动检测设备类型和充电协议切换，
自动响应快充协议请求。

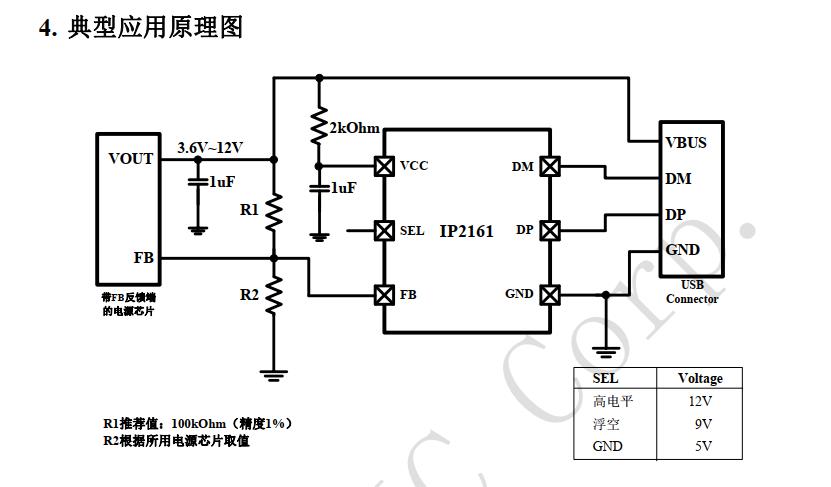

IP2161 集成 FB 控制接口，可通过调节 FB
SOURCE/SINK 的电流（最小 2uA/step）来精确控

制输出电压。
