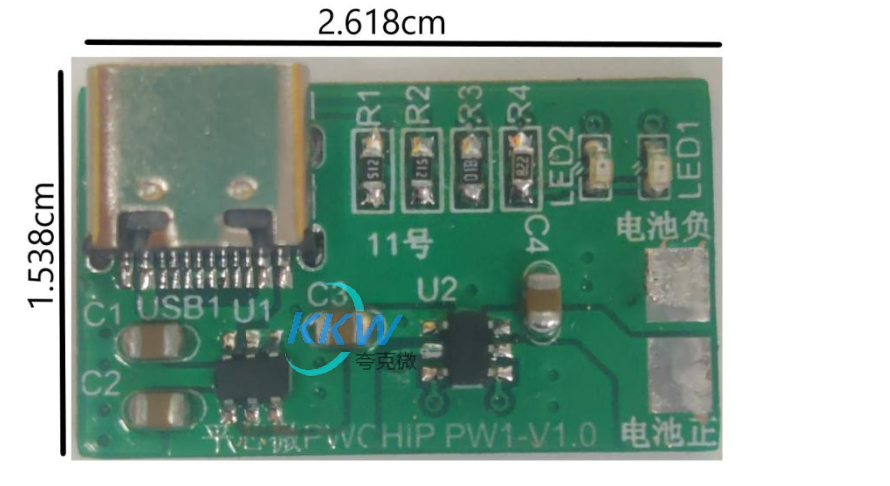

这个电路板是一个 USB 输入充电管理板,适用于便捷充电设备等。 它可以用来充电 3.7V
锂电池组(可以是多个并联或单个串联) , 充电后电压为
4.35V。 输入电压为 5V, 当充电时
会亮灯,充满后会灭灯。 最大充电电流为
0.5A
  • 数量
详情
这个电路板是一个 USB 输入充电管理板,适用于便捷充电设备等。 它可以用来充电 3.7V
锂电池组(可以是多个并联或单个串联) , 充电后电压为
4.35V。 输入电压为 5V, 当充电时
会亮灯,充满后会灭灯。 最大充电电流为
0.5A
这个电路板里面有两个芯片:
PW4065A PW2606BPW4065A 是锂电池充电管理芯片,能
够支持单个串联的
4.35V 高压锂电池充电, 最大充电电流可达 0.5APW2606B USB 输入
过压保护芯片, 当输入电压超过
6.1V 时会自动关闭, 能够耐受高达 40V 的输入电压,并且
能够保护电路不受
1A 以下的过电流影响。它的作用是防止误插高压、 USB 热插拔尖峰保护、
以及快充充电器损坏异常高压保护
 。

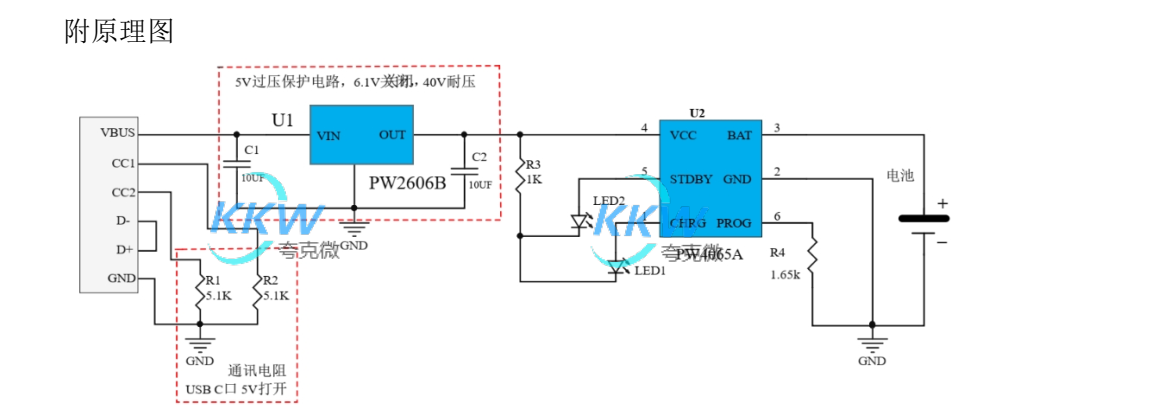

附原理图
