锂电池充放电板子 5V0.5A 充和放电 84号板
1 电路板 PCB 描述：
1.1 名称： 锂电池充放电板子 5V0.5A 充和放电
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组， 多并或单串，充满 4.2V，（充电亮灯，充满灭灯）
1.4 输入： USB typeC 口 5V ，充电电流 500mA
1.5 输出： 5V 电压， 电流可达 500mA（3.7V 锂电池电压）
1.1 名称： 锂电池充放电板子 5V0.5A 充和放电
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组， 多并或单串，充满 4.2V，（充电亮灯，充满灭灯）
1.4 输入： USB typeC 口 5V ，充电电流 500mA
1.5 输出： 5V 电压， 电流可达 500mA（3.7V 锂电池电压）
详情
1 电路板 PCB 描述：
1.1 名称： 锂电池充放电板子 5V0.5A 充和放电
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组， 多并或单串，充满 4.2V，（充电亮灯，充满灭灯）
1.4 输入： USB typeC 口 5V ，充电电流 500mA
1.5 输出： 5V 电压， 电流可达 500mA（3.7V 锂电池电压）

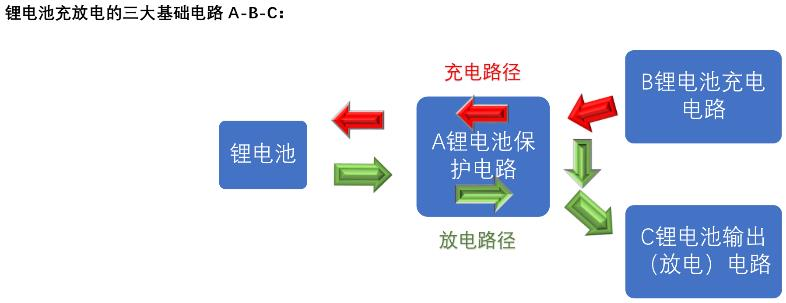

1.6 芯片功能简介：
1， B 锂电池充电电路： PW4054
PW4054 锂电池充电管理芯片，可达 0.5A 充电电流，， 支持 1 节锂电池充电。
2， C 升压输出芯片电路： PW5100-50
PW5100-50，输入电压 0.7V-5V，输出固定 5V，输出电流可达 500mA（3.7V 输入），静态电
流 10uA。
3， A 锂电池保护电路： PW3230
PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。
1.1 名称： 锂电池充放电板子 5V0.5A 充和放电
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组， 多并或单串，充满 4.2V，（充电亮灯，充满灭灯）
1.4 输入： USB typeC 口 5V ，充电电流 500mA
1.5 输出： 5V 电压， 电流可达 500mA（3.7V 锂电池电压）
1.6 芯片功能简介：
1， B 锂电池充电电路： PW4054
PW4054 锂电池充电管理芯片，可达 0.5A 充电电流，， 支持 1 节锂电池充电。
2， C 升压输出芯片电路： PW5100-50
PW5100-50，输入电压 0.7V-5V，输出固定 5V，输出电流可达 500mA（3.7V 输入），静态电
流 10uA。
3， A 锂电池保护电路： PW3230
PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。

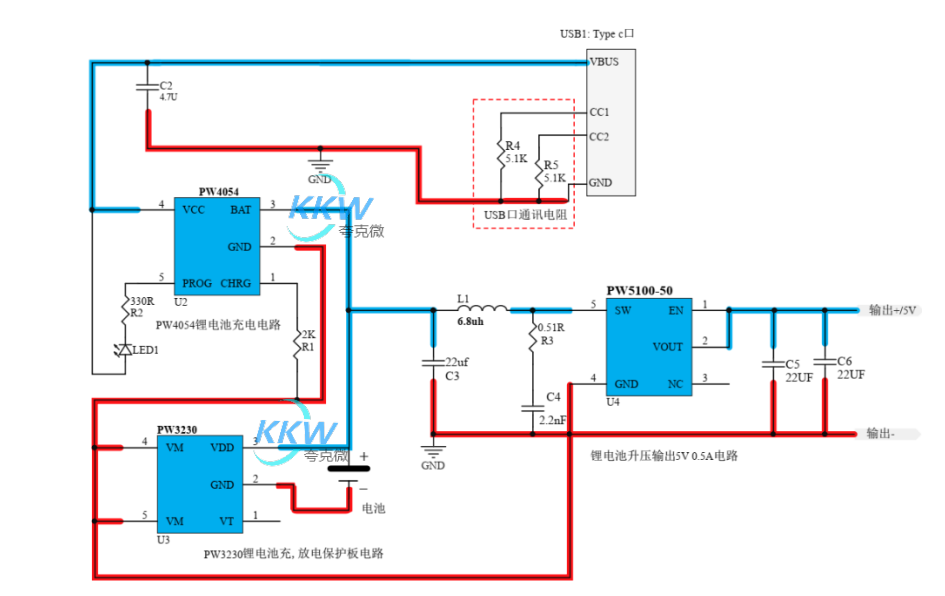

2， 电路图：

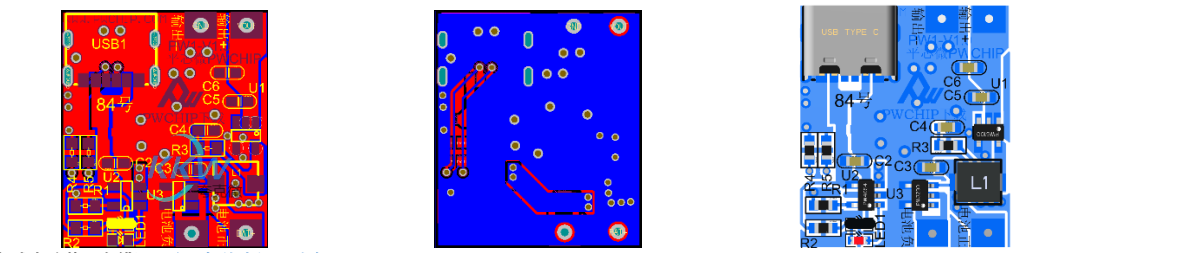

3， PCB 图和 3D 显示图
