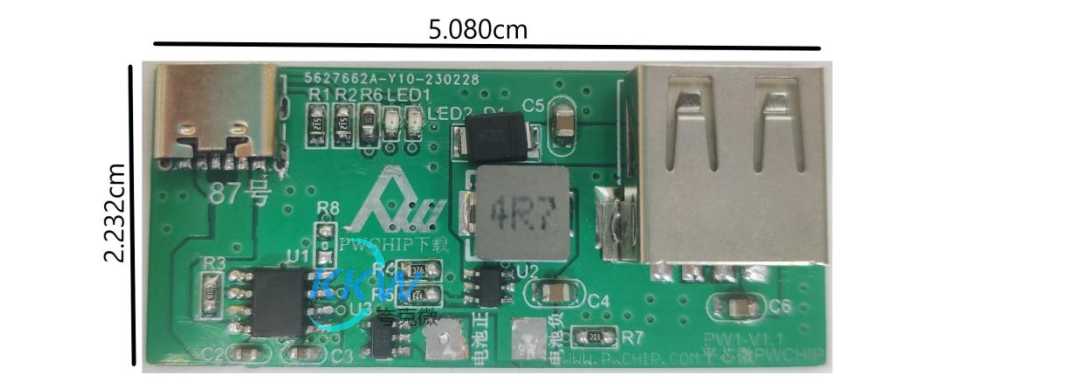

87号 锂电池充放电板子，用于便携式充电设备

这是一个名为 " 锂电池充放电板子 " 的电路板， 用于便携式充电设备等应用。 它可以用于多
个 3.7V 锂电池并联或单个串联使用， 最高充电电压为 4.2V 。当充电时， LED1 亮，充满后，
LED2 亮，如果不接电池， 则 LED1 会闪烁。
该电路板通过 USB typeC 口输入 5V 电压， 充电电流可达到 1000mA 。 输出电压为 5V ，电流
可达到 1200mA （ 基于 3.7V 锂电池电压）。

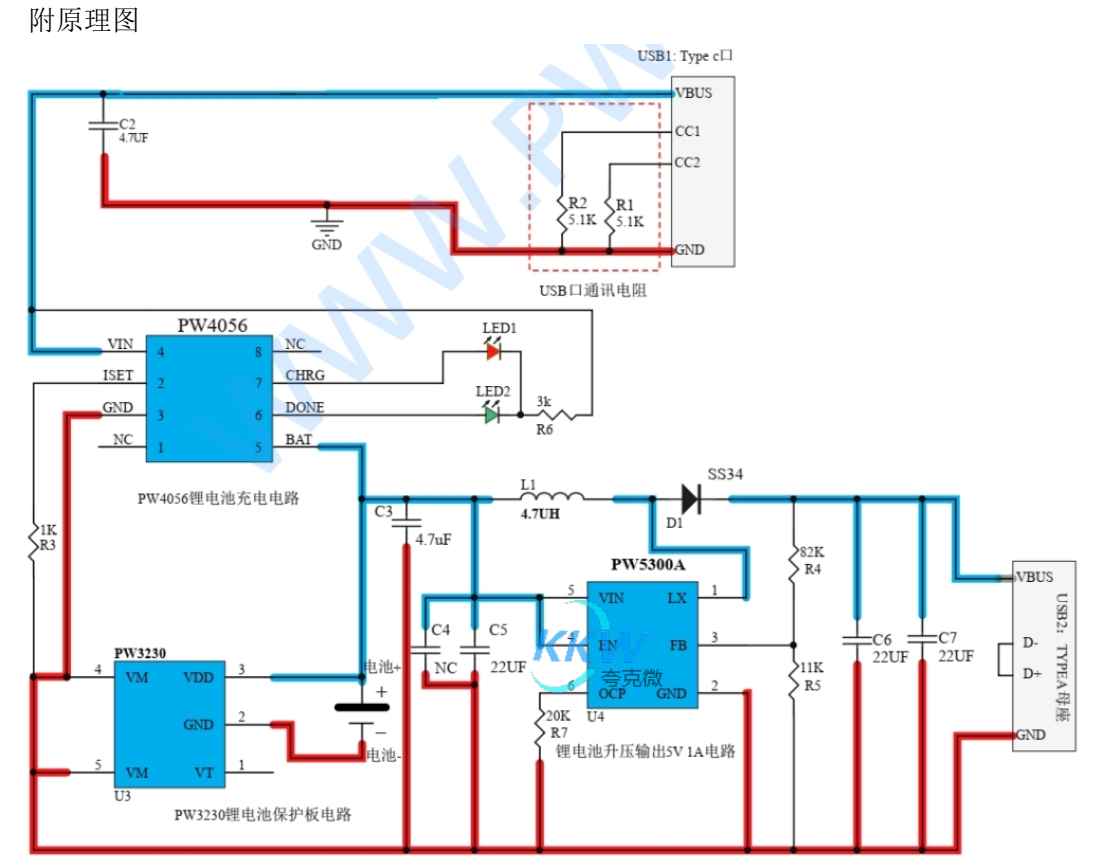

该电路板包含以下芯片：
1 、 PW4056 锂电池充电管理芯片， 可以支持 1A 的充电电流， 同时支持单串和多并的锂电池
充电。
2 、 PW5300A 升压输出芯片电路， 可输入电压范围为 2.2V-16V ， 输出可调至 20V ， 最大输出
电流为 1200mA （ 在 3.7V 输入和 5V 输出时）。
3 、 PW3230 锂电池充电放电保护板芯片，可以保护电池不过充、过放、过流和短路，不需
要外部元件。
