详情

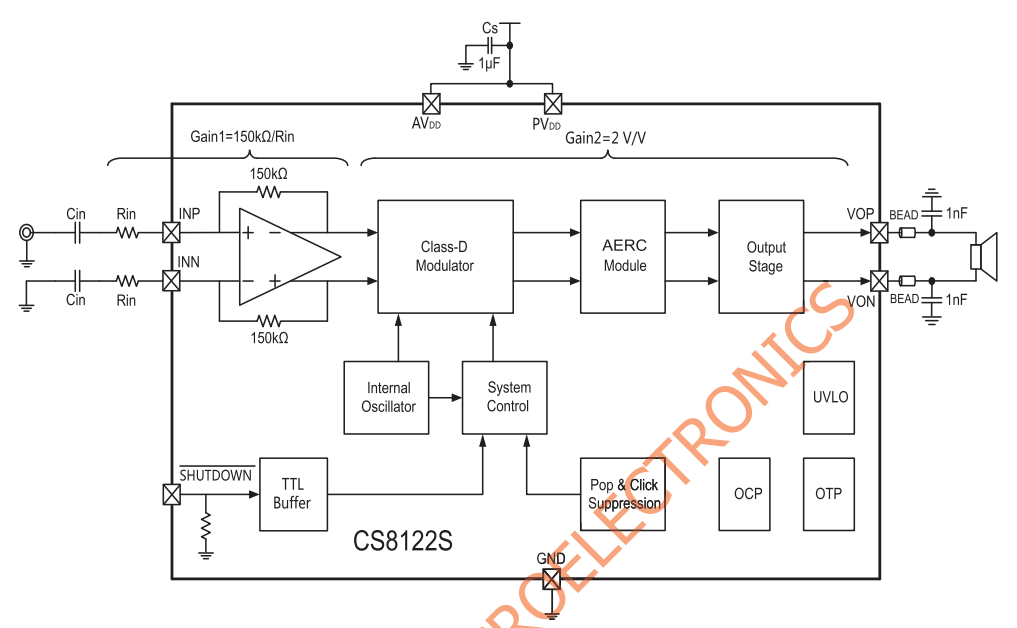

CS8122S是一款高效率,超低EMI,3.0W单声道D类音频放大器。CS8122S无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本,而且也简化了设计。高达90%的效率,快速的启动时间和纤小的封装尺寸使得CS8122S成为小型手上设备和PDA的最佳选择。CS8122S的全差分架构和极高的PSRR有效地提高了CS8122S对RF噪声的抑制能力,并且省去了传统音频功放的BYPASS电容。
CS8122S采 用 独 创的 AERC(Adaptive Edge Rate Control)技术,能提供优异的全带宽EMI抑制能力,在不加任何辅助设计时,在FCC Part15 Class B标准下仍然具有超过20dB的裕量,特别适合FM、CMMB、手机模拟电视等易受EMI干扰的应用。
CS8122S内置了过流保护短路保护和过热保护有效的保护芯片在异常的工作条件下不被损坏。
CS8122S提供了纤小的封装形式可供客户选择其额定的工作温度范围为-40℃至85℃。


描述

输出功率

           PO at 10%THD+N,VoD=5V


RL=8Ω 1.66W(典型值RL=4Q 3.05W(典型值)

                   RL=4Ω 3.05W(典型值)

           POat 1% THD+N,VDD=3.6V


RL=8Q 0.70W(典型值)

                   RL=4Q1.25W(典型值)

独创的AERC技术,提供优异的全带宽EMI抑制能力

优异的"赔噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围∶2.5V到5.5V

无需滤波的Class-D结构

高达90%的效率

高的电源抑制比(PSRR)∶在217HZ下为-80dB

快速的启动时间(40ms)

低静态电流(3mA)

低关断电流(<0.1uA)

过流保护,短路保护和过热保护

符合Rohs标准的无铅封装


应用

USB音箱/便携式音箱

PMP/MP4/MP5播放器

GPS
