PW1503可调3A限流芯片，适用于USB口

PW1503是超低 RDS（ ON）开关，具有可编程的电流限制，以保护电源于过电流和短路情况。它具有超温保护以及反向闭锁功能。

PW1503采用薄型（ 1毫米） 5针薄型 SOT封装，提供可调版本。



特征

⚫ 输入电压： 2.4V至 6V

⚫ 3A负载电流能力

⚫ 可编程电流限制

⚫ 过热保护

⚫ 反向阻断（无体二极管）

应用

⚫ USB充电器

⚫ 公共场所多 USB充电器

⚫ USB加密狗

⚫ minipic配件

PW1503是一种限流 P沟 MOSFET功率开关温度保护。没有体二极管横跨漏极和源 MOSFET。               它可以防止芯片失效后电流从输出流到输入端。



过电流保护

当检测到过流情况时，调节开关以实现恒定输出电流。

如果过流状态持续很长时间，并导致结温超过 150°C，开关关闭。一旦结温降至 130°C，零件将重新启动。

提供滤波电容器

为了防止在热插拔条件下输入电压下降， 10µF陶瓷强烈建议使用从 VIN到 GND的电容器。不过，更高的电容也有帮助降低电压降。此外，输出短路将导致在没有输入电容器。当输入瞬态电压超过绝对最大供电电压，即使持续时间很短。

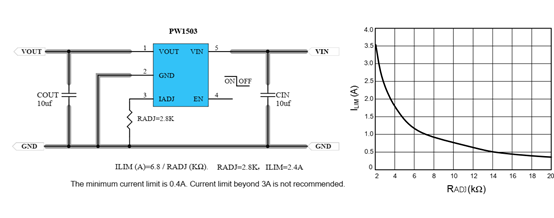

限流整定电流限制可编程，

以防止电源过电流和短路条件。将电阻 RADJ从 IADJ引脚连接到 GND，以编程设定电流限制：

最小电流限制为 0.4A。不建议电流限制超过 3A。

最大输入电压考虑

对于任何应用， PW1503的输入电压不应超过最大值建议值（ 6V）。有些适配器可能输出电压公差差，或者输出电压过冲过大如果适配器直接热插拔。高于 VIN（ 6V）的电压超调将显著降低 PW1503的可靠性，甚至可能导致 IC EOS失效

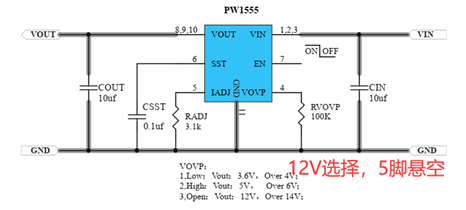

或者选用 PW1555的 5V输出模式，输入电压范围在 3.7V-6V，输入超过 6V时，关闭输出。同时输入耐压可达到 30V，限制值 1A起至最大 4.8A之间。

PW1555输入电压可以到 30V,所以当 12V输入时，正常芯片将无法输出，需要低于 6V时，输出电压才能开启，输出电压 5V，几十输出 6V时，也是电压卡在 6V最高。
