![f_2a1271d67ace7039a47d00c87784af5f.png 5V 输入 USB 限流芯片模板 PW1503, 1A-3A 温度低,输出短路保护 152号](/file.php?f=202310/f_2a1271d67ace7039a47d00c87784af5f.png&t=png&o=product&s=&v=1713946148)
5V 输入 USB 限流芯片模板 PW1503, 1A-3A 温度低,输出短路保护 152号
1.1 名称: 5V 输入 USB 限流芯片模板 PW1503, 1A-3A 温度低,输出短路保护
1.2 应用: USB 充电产品, 5V 供电电源
1.3 输入电压范围 2.5V-5.5V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
1.2 应用: USB 充电产品, 5V 供电电源
1.3 输入电压范围 2.5V-5.5V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
详情
1.1 名称: 5V 输入 USB 限流芯片模板 PW1503, 1A-3A 温度低,输出短路保护
1.2 应用: USB 充电产品, 5V 供电电源
1.3 输入电压范围 2.5V-5.5V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
1.5 芯片功能简介:
1, 5V 限流芯片: PW 1503
PW1503 是一款限流芯片,可达 1-3A 限流,适用于 5V 输入限流应用。

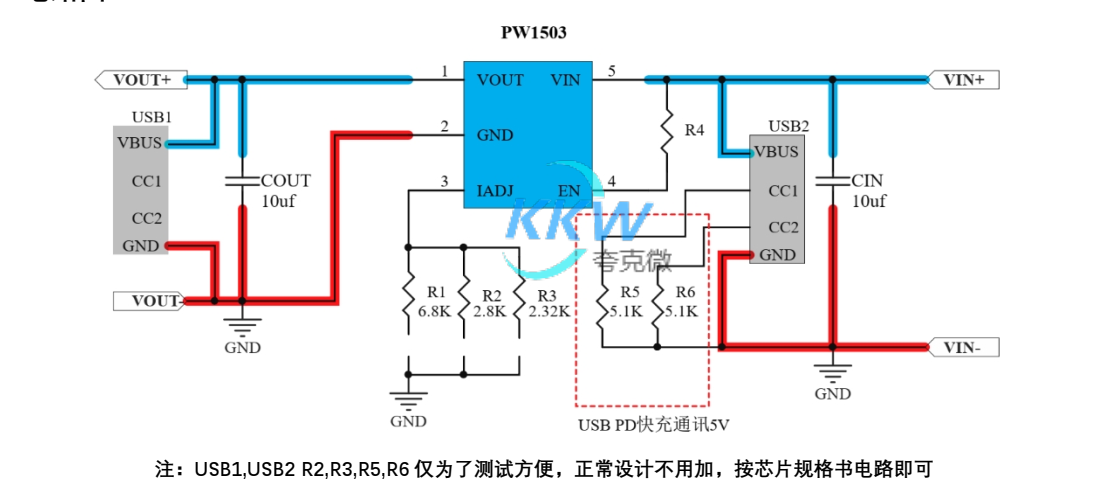

2, 电路图:
1.2 应用: USB 充电产品, 5V 供电电源
1.3 输入电压范围 2.5V-5.5V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
1.5 芯片功能简介:
1, 5V 限流芯片: PW 1503
PW1503 是一款限流芯片,可达 1-3A 限流,适用于 5V 输入限流应用。
2, 电路图:
3, PCB 图和 3D 显示图
