1.1 名称: 3.3V, 5V, 12V 三段输入, 1A-4A 限流芯片模板 PW1555,输出短路保护
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 12V 模式: 9V-12.6V; 5V 模式: 3.8V-5.4V; 3.3V 模式: 2.4V-3.6V。
输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 12V 模式: 9V-12.6V; 5V 模式: 3.8V-5.4V; 3.3V 模式: 2.4V-3.6V。
输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
详情
1.1 名称: 3.3V, 5V, 12V 三段输入, 1A-4A 限流芯片模板 PW1555,输出短路保护
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 12V 模式: 9V-12.6V; 5V 模式: 3.8V-5.4V; 3.3V 模式: 2.4V-3.6V。
输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
1.5 芯片功能简介:
1, 限流芯片: PW 1555
PW1555 是一款限流开关芯片,可达 1-5A 限流,适用于 3.3V, 5V, 12V 输入限流应用。

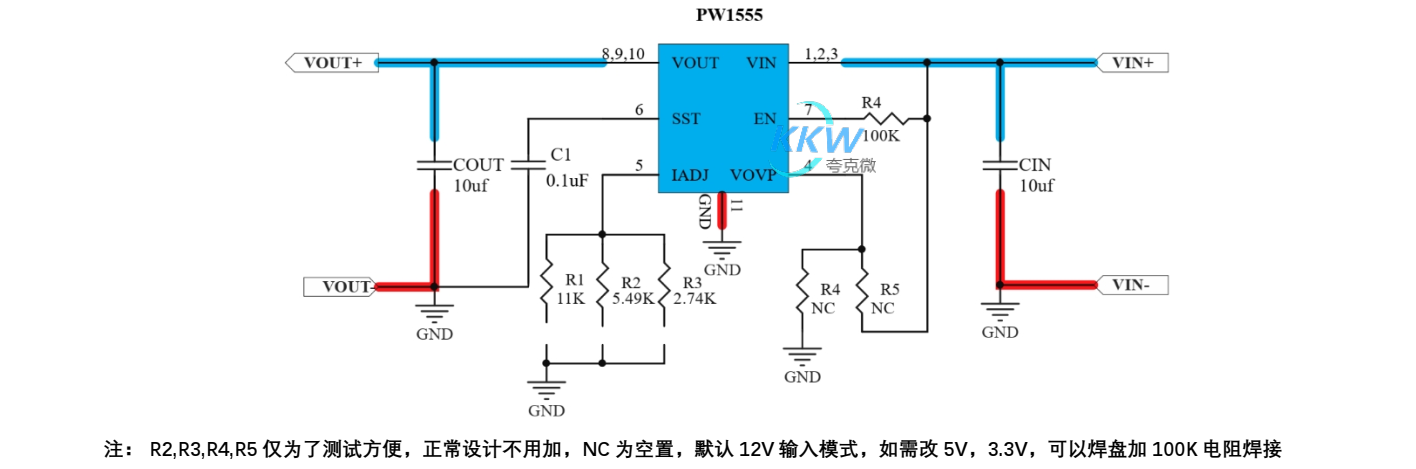

2, 电路图:
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 12V 模式: 9V-12.6V; 5V 模式: 3.8V-5.4V; 3.3V 模式: 2.4V-3.6V。
输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 限流设置:按箭头符号,把对应的 R1,R2,R3 一个电阻和焊盘短接,其他 2 个电阻不短接
1.5 芯片功能简介:
1, 限流芯片: PW 1555
PW1555 是一款限流开关芯片,可达 1-5A 限流,适用于 3.3V, 5V, 12V 输入限流应用。
2, 电路图:

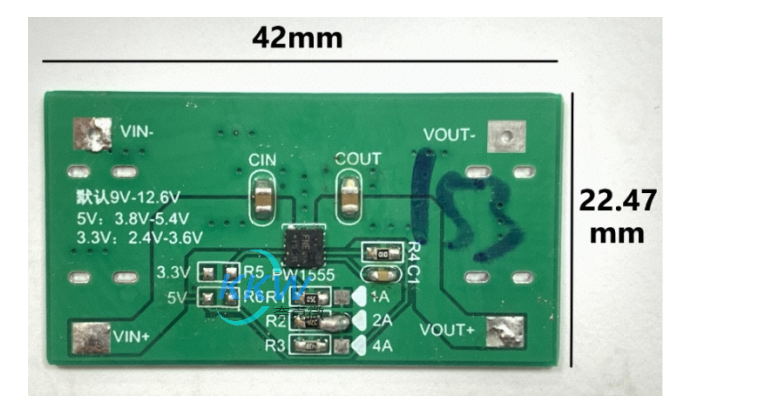

3, PCB 图和 3D 显示图
