快充电压诱骗芯片,PD诱骗芯片
  • 数量
详情

充电器一般分两种:

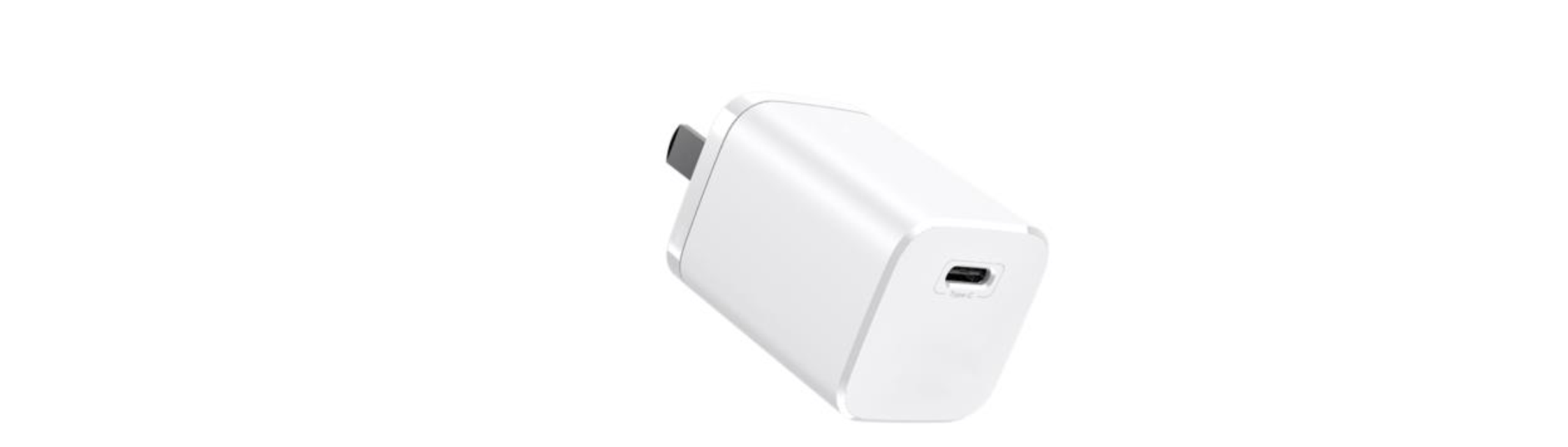

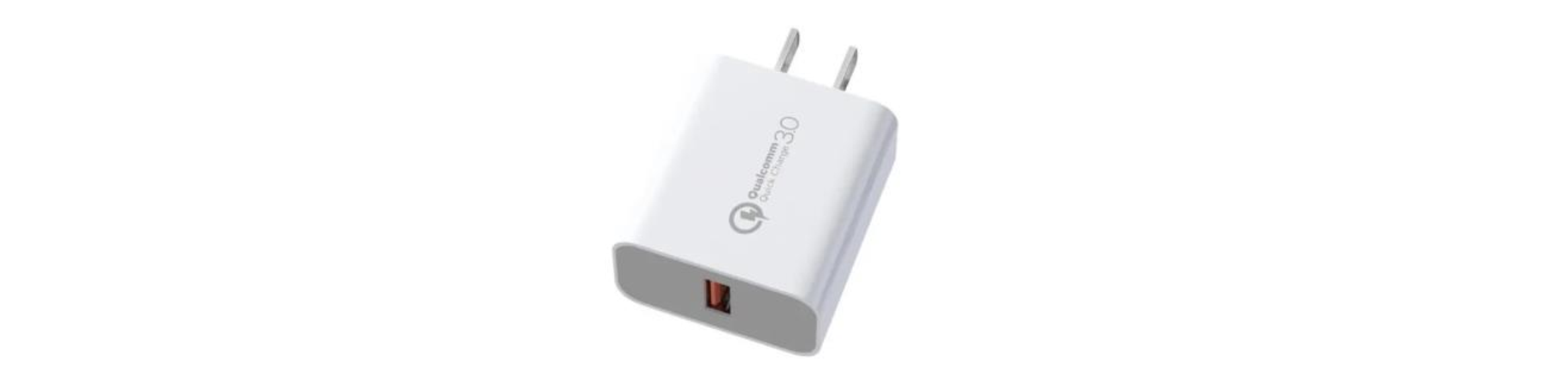

1, A口充电器,就是我们常见的USB口,如下图,这种通用快充协议叫:QC3.0,QC2.0快充,是属于快充刚开始的充电协议,支持5V,9V,12V20V电压输出充电器,充电器功率一般为18W.



2,是因为TYPE C的普及,慢慢很多手机更换用TYPE C口了,也诞生了TYPE C的通用快充协议名称:PD快充,PD快充有PD2.0 (5V,9V,12V,15V,20V)PD3.0PD2.0的基础上,再增加0.02V更细分化的调压,不像PD2.0一样,直接5V9V,这个在手机充电时有很多益处,但是在我们快充诱骗芯片来说,考虑到PD2.0兼容性,这个用处很低),PD3.1(在PD2.0PD3.0上,再增加28V48V输出,不过目前因为热拔插问题,过高电压浪涌比较大,接口容易浪涌击黑,所以目前很少有批量量产,可以不做考虑),因为TYPE C口有很多脚,自然也兼容了A口的功能,所以TYPE C快充一般也兼容了QC3.0QC2.0快充协议,但注意A口就兼容不了PD快充协议

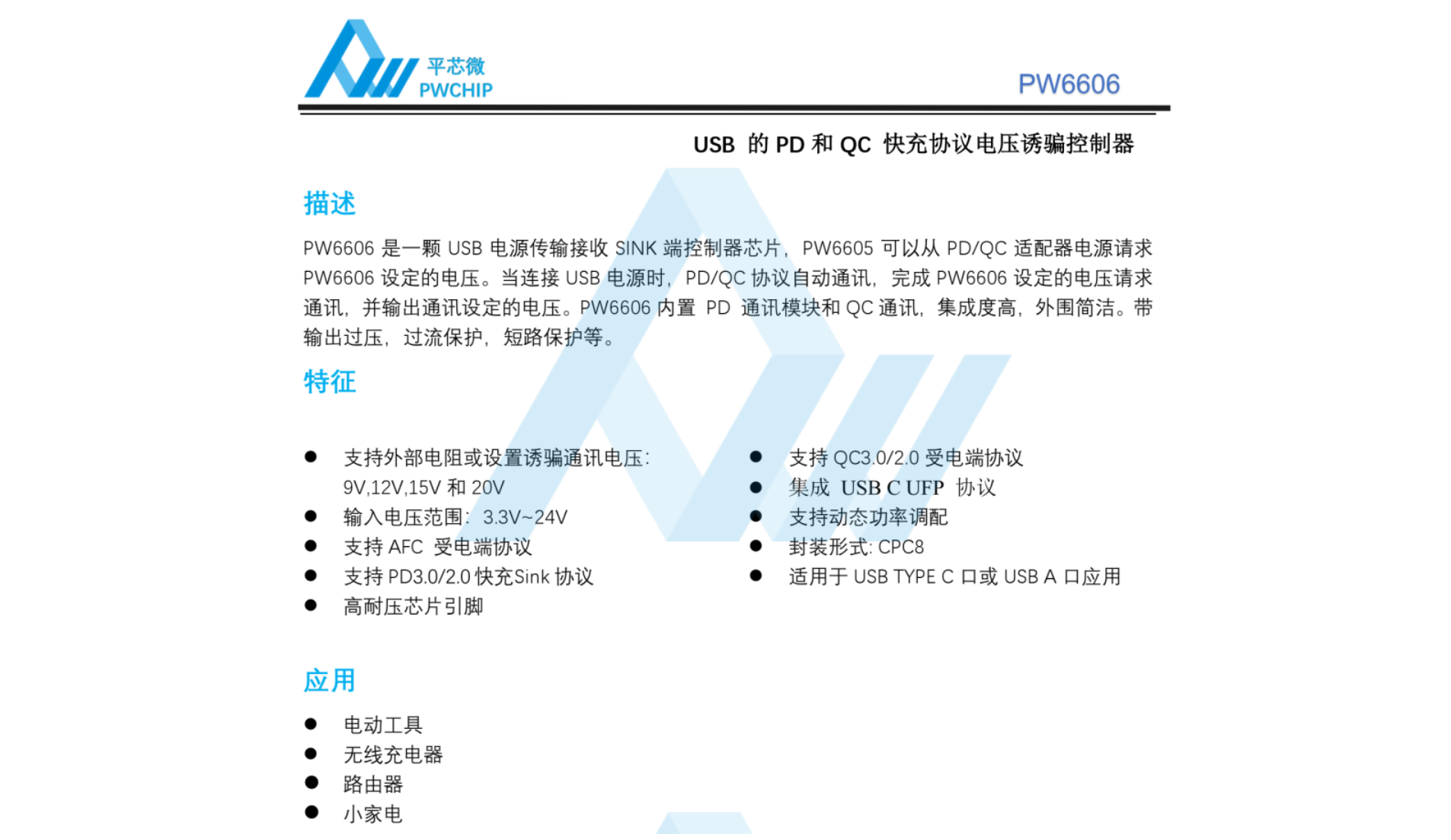

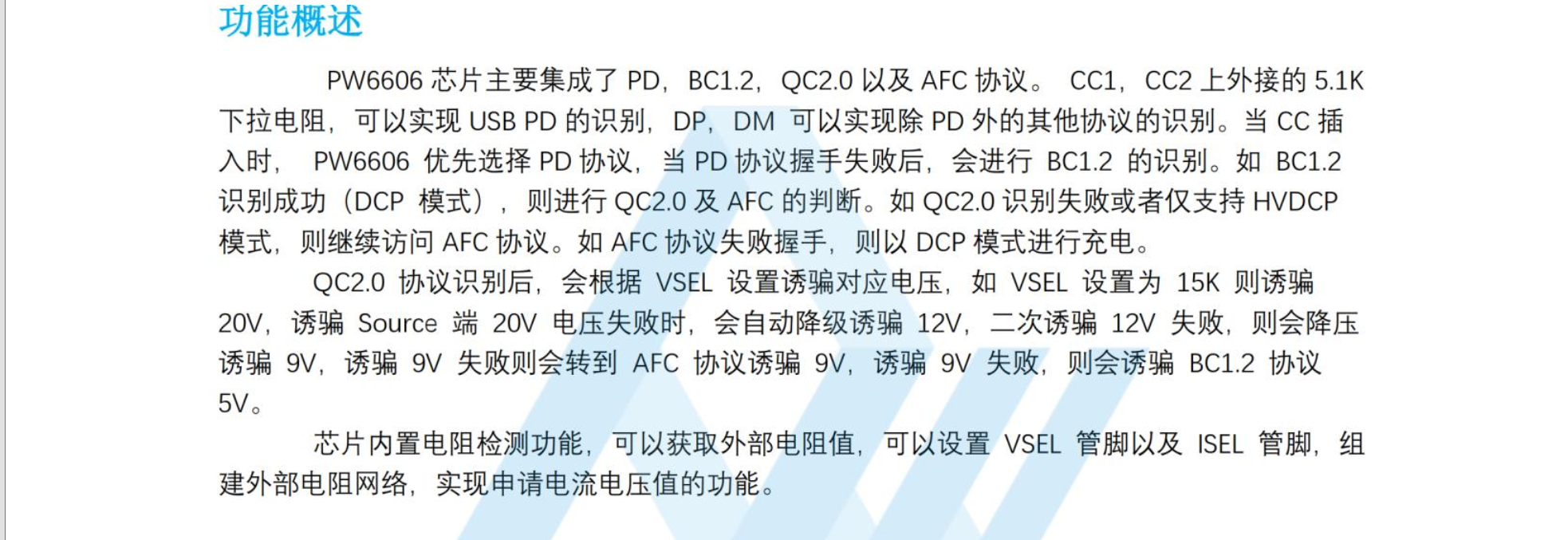

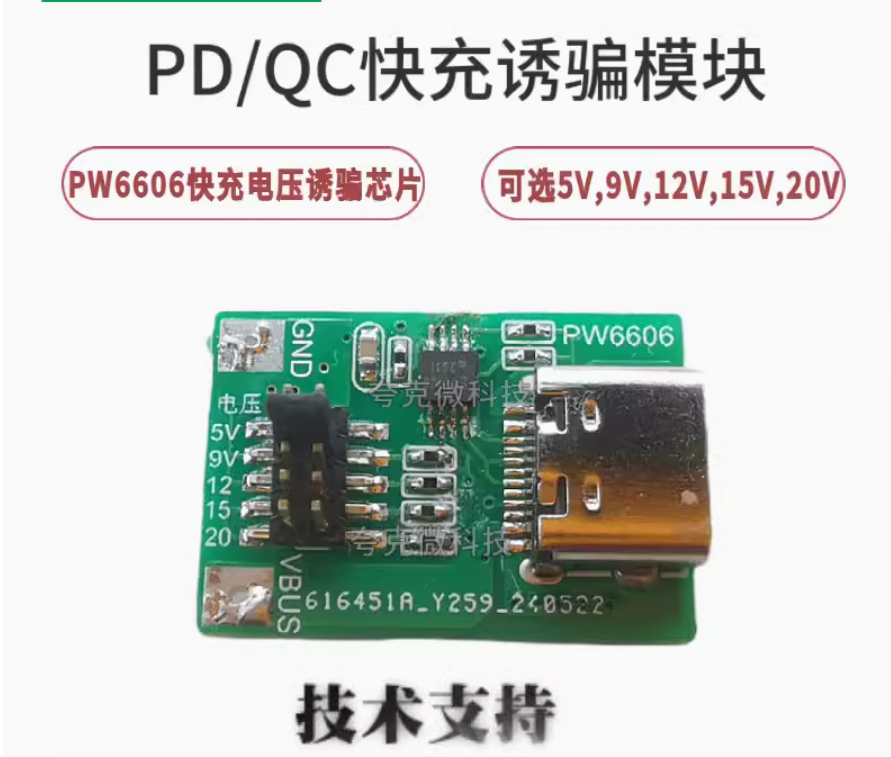

如何选择好的充电器的快充电压诱骗芯片,TYPE CPD快充肯定要兼容的,一般我们说兼容PD快充,或者兼容PD2.0PD3.0快充的5V,9V,12V,15V就可以了,同时为了更好的兼容市面上的充电器,自然要把A口快充充电器也要加上,所以也要芯片兼容QC3.0QC2.0快充协议的电压诱骗,目前来说平芯微的PW6606快充电压诱骗芯片在这块领域上,取得很多客户的拥戴和采用设计产品上。如下图是PW6606的芯片规格书介绍,通过外围一个普通电阻可以是0603封装或者更小的0402封装都可以,来设置我们要TYPE CUSB A口快充充电器输出电压为5V,9V,12V,15V20V任意一个。支持PD3.0/2.0QC3.0/2.0,兼容性广,应用如电动工具,无线充电器取电,各小家电产品等等,PW6606很多可以想象的产品设计,丰富工厂的产品设计和成本。

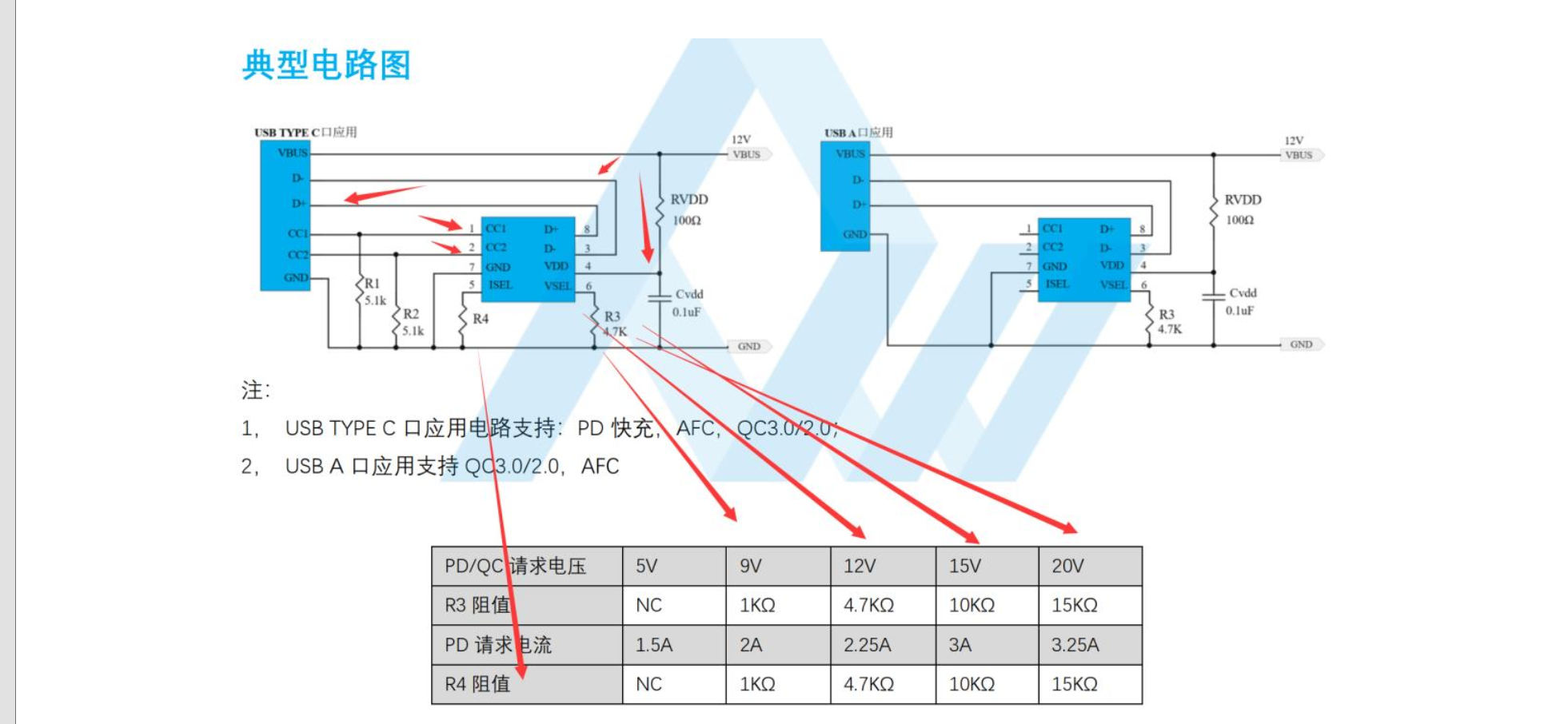

PW6606快充电压诱骗芯片的电路图和外围复杂程度。


外围两个电阻R1R2起到唤醒TYPE C充电器的作用, RVDDCVDD起到给PW6606供电和分压的作用,更好的保护芯片的VDD引脚, R3是诱骗电压设置引脚,如用4.7K就是让充电器输出12V,用10K就是让充电器输出15V,用15K就是让充电器输出20V,用1K就是让充电器输出9V R4PD专用的请求电流的作用,因为PD快充有功率区分,QC3.0/2.0就无快充功率区分,所以R4可以根据自己需求来,也可以NC=悬空=不接,这是讲PD3.0/2.0简称PD快充的电路。

PW6606也可以用于A口充电器的QC3.0QC2.0快充电压诱骗芯片用,如上图电路,就只需要用到RVDDCVDD起到给PW6606供电和分压的作用,更好的保护芯片的VDD引脚,和一个R3来设置让充电器诱骗输出的电压值就可以,电路更加的简单了。

PW6606具有更好的安全保护作用:

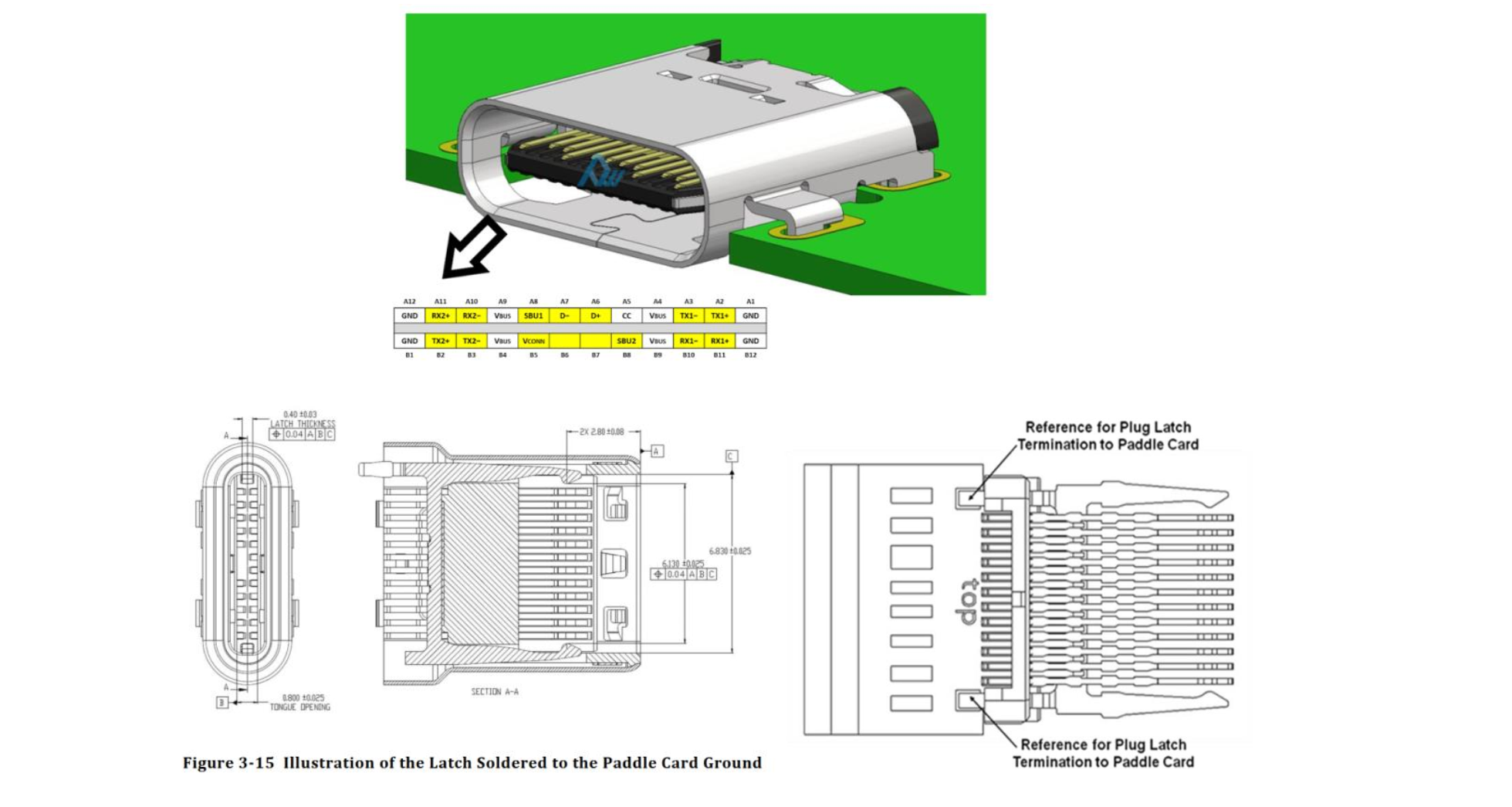

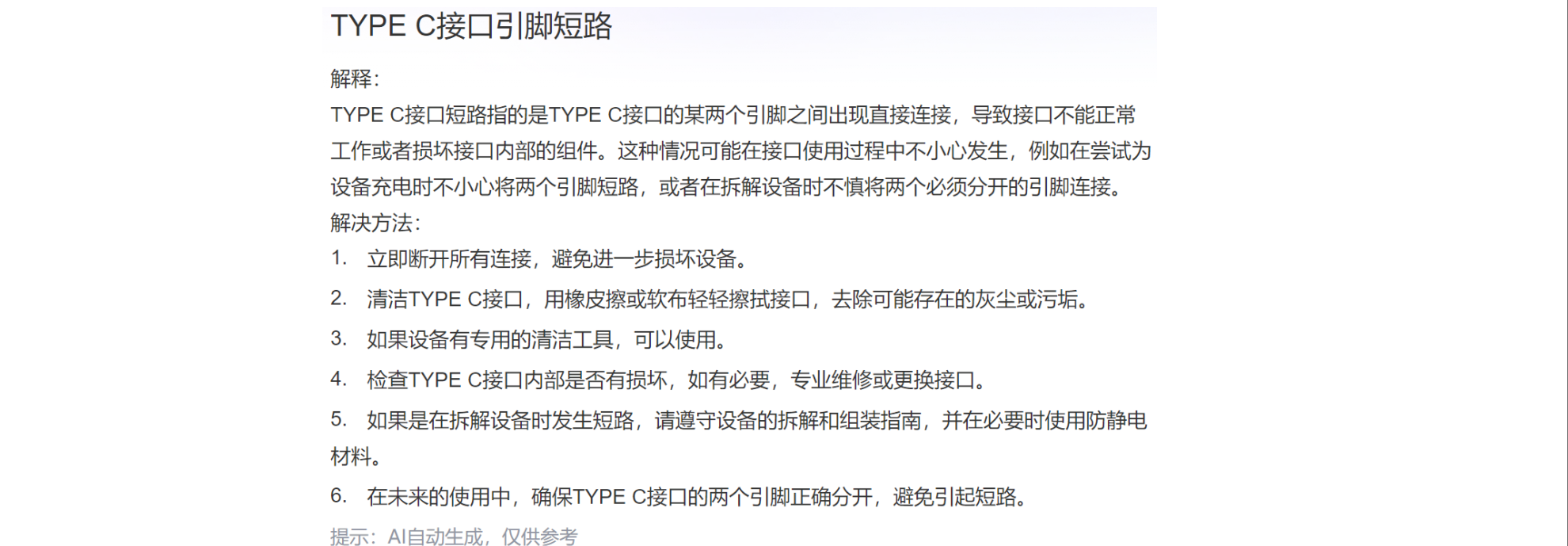

如上图,TYPE C口因为引脚多,分上下各12个引脚,总的24个分布,所以各引脚间距很短,虽然现在根据不同产品,会有的去掉一些无用的引脚,采用16引脚和8引脚等等,但是24个引脚的分布位置还是不变的如低质量线材,偶尔因为人懒会USB拔插动作不良,溅到水短路等。这些都会容易在快充电压诱骗芯片在诱骗输出高压后,会找出芯片异常损坏,导致多种不良现象等等。



2019年开始,QC3.0兴起的时间已经在A口也会出现这种了,但是不良很少,平芯微的FP6601Q QC3.0协议芯片就是用于充电器端的,也是常用高耐压引脚,所以我们早早就了解到了市场对快充各种会导致的异常的需求改善和优化。

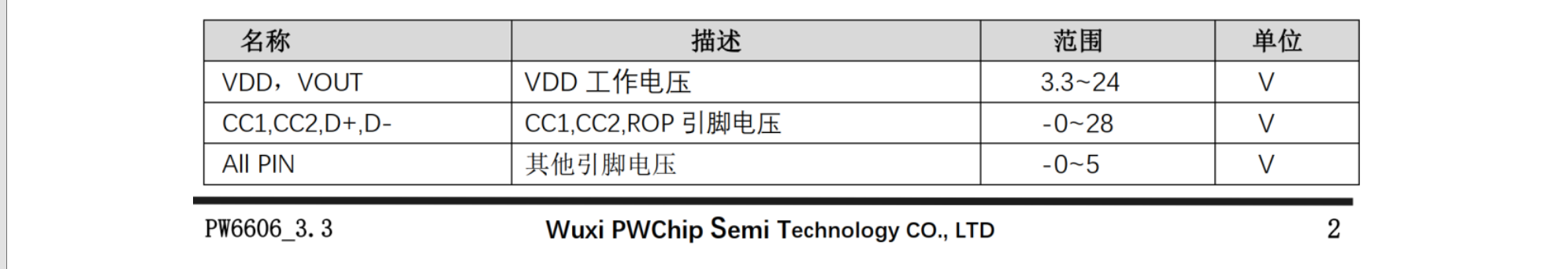

下图是平芯微PW6606的引脚耐压,VDD可达24VCC1CC2D+,D-也是可达28VPW6606具有更好的电压保护能力。

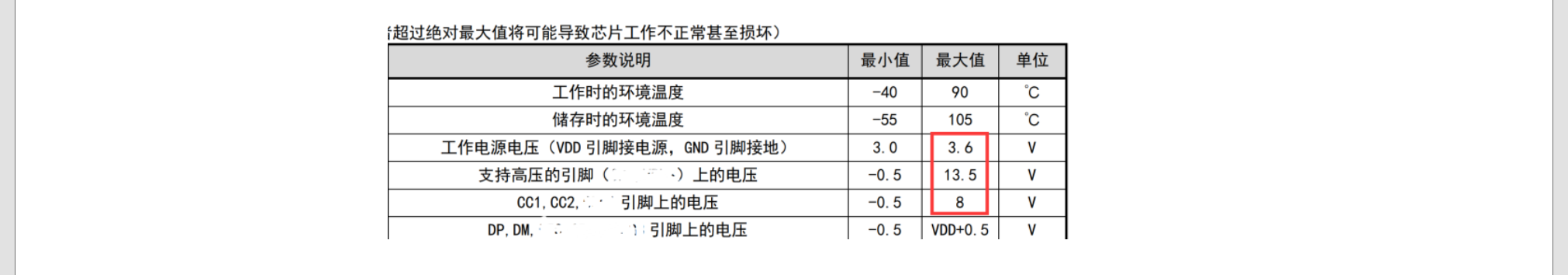

以下是其他同类型芯片的CC1,CC2DP,DP(D+,D-)引脚的耐压。


PW6606CC1CC2/D+/D- 的耐压为 24V,如果 CC1/CC2 /DP/DM 任意端口电压误触 VBUS 电源,那么内部的保护机制会断开 VBUS 的连接,保证设备的安全。

我的充电器是12V的,但是我设置是15V或者20V输出,怎么办?可以向下兼容吗?

PW6606有向下兼容功能,会根据 VSEL引脚电阻设置诱骗对应电压,如设置为 15K 则诱骗20V,诱骗充电器端 20V 电压失败时,会自动降级诱骗 12V,二次诱骗 12V 失败,则会降压诱骗 9V,诱骗 9V 失败则会转到 AFC 协议诱骗 9V,诱骗 9V 失败,则会诱骗5V


PW6606采用CPC8封装,(MSOP8贴片稍微小一点)可以从平芯微网站直接下载芯片的封装库,或者按芯片规格书最后第二页的封装尺寸自行画。

测试:PW66066R315K5脚的R4NC悬空,R3=15,对应诱骗20V输出电压

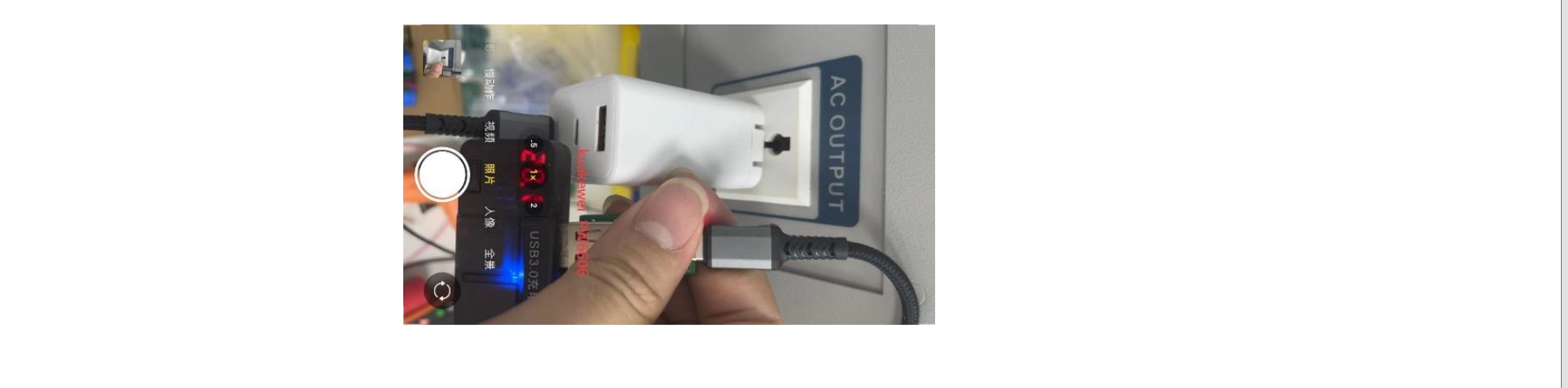

1,使用C口的 PD快充 20W5V-12V)充电器,PD诱骗输出12V


2,使用C口的 PD快充 65W5V-20V)充电器,PD诱骗输出20V


3,使用A口的 18W5V-12VQC3.0快充充电器,QC诱骗输出12V


4,使用A口的 PD 65W5V-20V)快充充电器,QC诱骗输出20V
