1.5V升3.3V芯片电路图，稳压3.3V供电MCU模块等

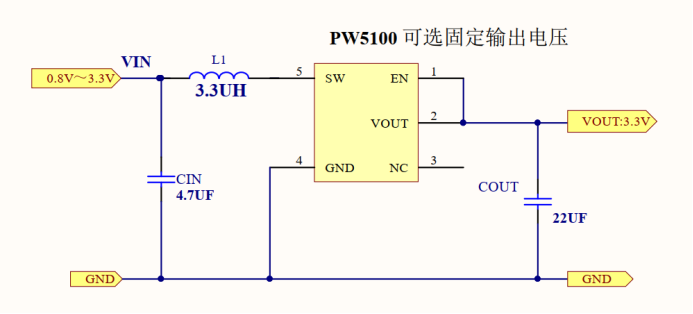

干电池1.5V 可以升到3.3V ，通过PW5100 干电池升压IC ，于外围3个元件：2个电容和一个电感即可组成1.5V 升3.3V的电路系统。



干电池属于低能量的电池产品，不过一般使用到干电池的产品也是输出电流不会很高，但是要求是待机久把，PW5100 升压3.3V 芯片就具有低静态功耗，待机功耗低10uA左右。



PW5100 是一款高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 同步升压 DC/DC 变换器。输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压.最大输入 开关电流1.5A.

PW5100是一款高效率、10uA低功耗、低纹波 的同步升压IC，

PW5100 输入电压：0.7V-5V

PW5100 输出电压：3V,3.3V,5V 固定值，最大输入开关电流1.5A

PW5100 外围简洁，仅需要2个贴片电容，一个贴片电感（1uh-4.7uh）即可
