PW1502是超低 RDS( ON)开关,具有可编程的电流限制,以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。

PW1502采用薄型( 1毫米) 5针薄型 SOT23-5封装,提供可调版本。



特征

  输入电压: 2.4V至 6V, 0.4A-3A可调节负载电流能力 PW1503

  输入电压: 2.4V至 5.5V , 0.4A-2A可调节负载电流能力 PW1502

  可编程电流限制

  过温保护

  反向阻断(无体二极管)

  停机时, VOUT可强制高于 VIN

  符合 RoHS标准

  输出短路保护

   EN开关控制(完全关断)

应用

   USB充电器

  公共场所多 USB充电器

   USB加密狗

   minipic配件



典型应用电路                                                                               PW1502:Radj电阻和输出限流电流关系表


限流产品

输入工作电压

输出电压

可调电流

输入过压关闭保护

PW1502

2.4V-5.5V

2.4V-5.5V

0.4A-2A  (可调)

无, 6V  最大耐压

PW1503

2.4V-6V

2.4V-6V

0.4A-3A  (可调)

无, 7V  最大耐压

高端过压限流产品:  (智能手表,通讯产品,路由器,主板保护,智能耳机等)

PW1555    30V  输入过压保护

2.5V-15V

2.5V-15V

1A-4.6A  (可调)

5V / 6V /14V  可选

PW2601    24V  输入过压保护

4V – 6.5V

5.1V

0.5A -1A  (可调)

6.8V

PW2606    40V  输入过压保护

3V-20V

3V-20V

最大  2A  ,不可调

5V / 6V /14V  可选

引脚分配 /说明

管脚编号

Pin  名称

功能

1

VOUT

输出引脚,与 10µF  电容器去耦接地。

2

GND

接地引脚。

3

IADJ

电流限制编程引脚。从以下位置连接电阻器 RADJ  此引脚接地编程电流限制

4

EN

 /  关控制。拉高以启用 IC  。不要让它漂浮。

5

VIN

输入引脚,与 10µF  电容器去耦至 GND

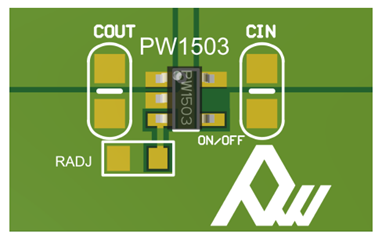

布局注意事项

为了获得更好的性能,必须严格遵守以下准则:

1.        保持所有电源线尽可能短和宽,所有电源至少使用 2盎司铜踪迹。

2.        在所有电路下放置一个接地板,以降低电阻和电感,并改善直流电以及瞬态性能。

3.        将输出电容器尽可能靠近连接器,以降低阻抗(主要是电感)在端口和电容器之间,提高瞬态性能。

4.        输入和输出电容器应靠近 IC并连接到接地层减少噪声耦合。

5.        陶瓷旁路电容器应尽可能靠近 PW1503, PW1502的 VIN引脚和 VOUT引脚。

特性表:

(VIN = 5V, COUT=10µF, TA = 25°C,  除非另有说明 .)

参数

符号

测试调节

最小

典型

最大

单位

输入电压范围

V  IN

2.4

6

V

EN  上拉阈值

V  EN(H)

2

V

EN  下拉阈值

V  EN(L)

0.8

V

EN  泄漏电流

I  EN

V  EN  =5.0V

1

µA

VIN UVLO  阈值

V  IN_UVLO

2.3

V

VIN UVLO  滞后

V  IN_HYS

0.1

V

超过电流限制

I  LIM

R  ADJ  =3.4k

1.5

2

2.5

A

可编程电流限制范围

I  RANGE

0.4

3.5

A

启动时间

t  ON

RL=10    ,COUT=1  µ  F

130

µs

关闭时间

t  OFF

RL=10    ,COUT=1  µ  F

20

µs

热关闭温度

T  SD

150

热关闭滞后

T  SD_HYS

20

静态电流

I  SHDN

EN  拉低时

0.2

1

µA

静态电流

IQ

EN  接 VIN时

38

µA

MOS  内阻

R  DS(ON)

50

m

信息

PW1503,PW1502是一种限流 P沟 MOSFET功率开关温度保护。没有体二极管横跨漏极和源 MOSFET。它可以防止芯片失效后电流从输出流到输入端。

过电流保护

当检测到过流情况时,调节开关以实现恒定输出电流。如果过流状态持续很长时间,并导致结温超过 150° C,开关关闭。一旦结温降至 130° C,零件将重新启动。

滤波电容器

为了防止在热插拔条件下输入电压下降, 10µF陶瓷强烈建议使用从 VIN到 GND的电容器。不过,更高的电容也有帮助降低电压降。此外,输出短路将导致在没有输入电容器。当输入瞬态电压超过绝对最大供电电压,即使持续时间很短。

限流整定

电流限制可编程,以防止电源过电流和短路条件。将电阻 RADJ从 IADJ引脚连接到 GND,以编程设定电流限制:

ILIM(A)=6.8/R  ADJ (KΩ)

最小电流限制为 0.4A 。不建议电流限制超过 3A 。
最大输入电压考虑

对于任何应用, PW1503,PW1502 的输入电压不应超过最大值建议值( 6V )。有些适配器可能输出电压公差差,或者输出电压过冲过大如果适配器直接热插拔。高于 VIN ( 6V )的电压超调将显著降低 PW1503,PW1502 的可靠性,甚至可能导致 IC EOS 失效。
