一般说明

  PW4203是一款4.5-22V输入,2A多芯同步降压锂离子电池充电器,适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET,以实现高效率和简单的电路设计。PW4203提供8针SOP封装,提供非常紧凑的系统解决方案和导热性好。


特征


⚫  宽输入电压范围:4.5V至22V

⚫  高效率集成同步降压带固定800kHz开关的调节器频率

⚫  可选择多电池充电

⚫  涓流/恒流/恒压充电模式

⚫  可编程(最大2A)恒定充电当前

⚫ 可编程充电定时器

⚫ 输入电压UVLO和电池OVP

⚫ 过热保护

⚫ 输出短路保护

⚫ 自动停机防止倒车能量流

⚫ 充电状态指示

⚫ 正常同步降压运行当电池取出时

⚫ SOP-8暴露垫包装报错




应用


⚫ 移动电话

⚫ PDA,MP3播放器,MP4播放器

⚫ 数码相机

⚫ 蓝牙应用

⚫ PSP游戏玩家,NDS游戏玩家

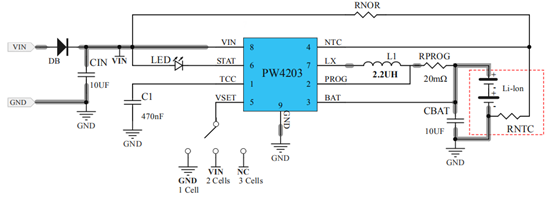

典型应用电路

引脚分配 / 说明


Pin 数量

Pin 名称

功能

1

TCCT



充电时间限制引脚。电容器接地。内部电流源为 TC 模式和 CC 模式的电容充电模式的充电时间限制。 TC 充电时限约为 CC 1/9 充电时间。

2

PROG



充电电流程序引脚。将电流感应电阻器从程序引脚到电池引脚。检测到两者的平均充电电流 TC 模式和 CC 模式。

3

BAT



蓄电池正极针脚

4

NTC



热保护销。 UTP 阈值约为 75%VIN OTP 阈值约为 30%VIN 。拉升到 VIN 可以禁用充电逻辑使集成电路正常工作。下拉到接地可以关闭 IC

5

VSET



向下拉单电池,拉高 2 个电池,打开 3 个电池。

6

STAT



充电状态指示引脚。它是开漏输出引脚,可以用于打开 LED 指示正在充电。当充电完成, LED 熄灭。

7

LX



开关节点引脚。该销连接集成主管道的排水管以及同步功率 MOSFET 开关。连接到外部感应器。

8

VIN



正电源输入引脚。 VIN 范围为 4 。? 22V 5V 正常运行。它具有 UVLO 功能,必须大于 300Mv 比电池电压更能正常工作。

9

GND



外露垫,接地引脚。



布局注意事项

PW4203调节器的布局设计比较简单。以达到最佳效率和最低限度噪音问题,我们应该把以下组件放在 IC附近: CINLR1R2



1、理想的做法是将连接到 GND引脚的 PCB铜面积最大化,以达到最佳的散热效果以及噪音性能。如果电路板空间允许的话,地平面是非常理想的。



2CIN必须接近引脚 VINGNDCINGND形成的环路面积必须最小化。



3、与 LX pin相关联的 PCB铜面积必须最小化,以避免潜在的噪声问题。



4电容器C1和连接到TCCT引脚的迹线不得靠近LX网络在PCB布局上避免噪音问题。最好把C1接地到输出端电容器接地。
