24v转3.3v稳压芯片，高精度，高输入电压低静态电流，LDO线性稳压器
联系我们详情
PW2312是一个高频，同步，整流，降压，开关模式转换器内部功率MOSFET。它提供了一个非常紧凑的解决方案，以实现1.5A的峰值输出电流在广泛的输入电源范围内，具有优良的负载和线路调节PW2312需要最少数量的现成外部组件，可在节省空间的SOT23-6包。
特征
l 宽4V至30V工作输入范围
l 1.2A连续输出电流
l 1.4MHz开关频率
l 短路保护模式
l 内置过流限制
l 内置过电压保护
l 模式PWM
l 内部软启动
l 200mΩ/150mΩ低RDS（ON）内部功率金氧半晶体
l 不需要肖特基二极管
l 综合内部补偿
l 热关机
l 提供SOT23-6套装
l -40°C至+85°C温度范围
应用
l 闭路电视摄像机
l 平板电视和显示器
l 电池充电器
l 分布式电力系统
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

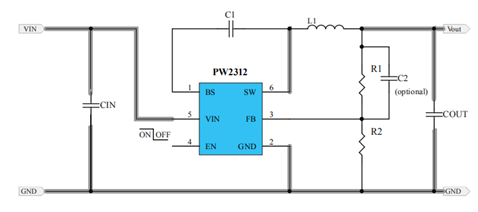

典型应用电路
CIN推荐47-100uF同时并联0.1uF，输入电压低时贴片电容，输入高时要电解电容
COUT建议22uF两个并联，L1推荐2.2-4.7UH，C2一般是22pF，可调输入电压低时，EN可直接接VIN，输入电压高时，一般串个电阻再接VIN。
PW2330开发了一种高效率的同步降压DC-DC转换器3A输出电流。PW2330在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。PW2330采用专有的瞬时PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的500kHz伪恒定频率，以最小化电感器和电容器。
PW6206系列是一款高精度，高输入电压，低静态电流，高速，低功耗，具有高纹波抑制的线性稳压器。
PW6206的输入电压4.75V - 40V，负载电流为在电压=5V和VIN=7V时高达300mA。该设备采用BCD工艺制造。PW6206 提供过电流限制、软启动和过温保护，确保设备工作在正常情况下。
PW6206提供3V,3.3V，5V输出电压选择，静态电流4.2uA。
PW6206标准SOT23-3L封装。产品无铅无卤。
在高压应用中，建议R、Cin选用如下：
1，Cin=10μF~100μF电解电容器，最大电压大于50V，R=0；
2，Cin=1μF~10μF MLCC，最大电压V大于50V，R=2Ω，1206型电阻器，以确保有足够的裕量来维持浪涌电流输入尖峰电压
