1.2 节锂电池的充电电路:可以分为三种方式。

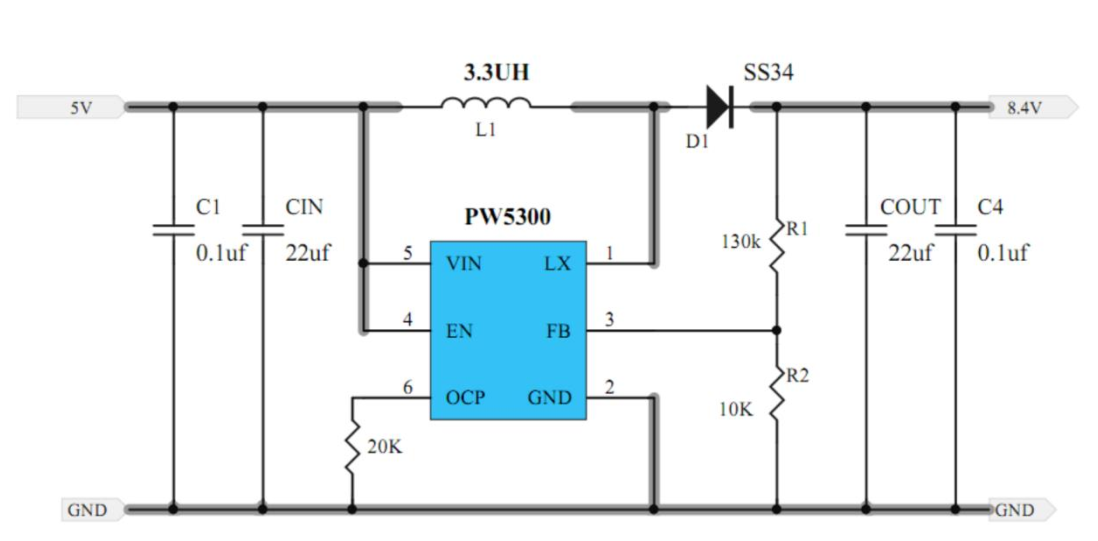

第一种, USB 口的 5V 输入,使用一颗 SOT23-6 的升压 IC,直接升压到 8.4V.电流在 1A 以下。优点
是成本最低,缺点是,没有锂电池充电控制逻辑,和锂电池指示灯。
由于最早期时,专门的双节充电芯片还很少不常见和难购买的问题,才很多迫不得已采用 DC-DC 升
压来做

第二种充电电路:
目前主流 5V 输入,专门升压充 2 节的锂电池充电芯片已经是很普遍了,如 PL7501C,常见物料,
升压+充电+指示灯,采购也方便,成本也低,也是都转用专门的 2 节锂电池充电管理芯片 PL7501C。

第三种充电电路:
高压输入 9V 至 20V 范围的,降压型的充电电路。如 PW4203,输入范围 9V-20V,充电电流可达
2A。 MOS 管 8205A8TS, TSSOP8 封装。可以多个 MOS 并联来达到和提高更大的过流保护值。

2.2 节锂电池输出电路:
对于 2 节锂电池的输出来说,如果是 DC-DC 的话,就由 1A-5A 的多种选择了。
如果是 LDO 的话,就有两个, PW6218 输入电压最大 18V, PW6206 输入电压最大 40V,都是
SOT23-3 封装。
