3.7V转3.3V,3.7V转1.5V芯片，PW2058和PW2059规格书

一般说明 自动英文翻译篇
PW2058/PW2059 是一种恒频、电流模式降压转换器。该器件集成了一个主开关和
一个同步整流器，无需外加肖特基二极管就可以实现高效率。它是用单电池锂离子电池为便
携式设备供电的理想选择。输出电压可调低至 0.6V ， PW2058/PW2059 还可在 100% 的占空比
下进行低电压降操作，延长了便携式系统的电池寿命。该装置提供 PWM 控制和 PFM 模式
开关控制两种工作模式，可在更宽的负载范围内实现高效率。
特征
⚫ 效率高达 96%
⚫ 1.5MHz 恒频运行
⚫ 800mA 输出电流
⚫ 不需要肖特基二极管
⚫ 2V 至 6V 输入电压范围
⚫ 输出电压低至 0.6V
⚫ 低负载下高效率的 PFM 模式
⚫ 退出运行时 100% 占空比
⚫ 低静态电流： 20 μ A
⚫ 斜坡补偿电流模式控制，以获得良好的
线路和负载瞬态响应
⚫ 短路保护
⚫ 热故障保护
⚫ 涌流限制和软启动
⚫ <1μA 关断电流
⚫ SOT23-5 包
应用
⚫ 移动电话和智能手机
⚫ 无线和 DSL 调制解调器
⚫ PDA 系统
⚫ 便携式仪器
⚫ 数码相机和摄像机
⚫ 数字电视

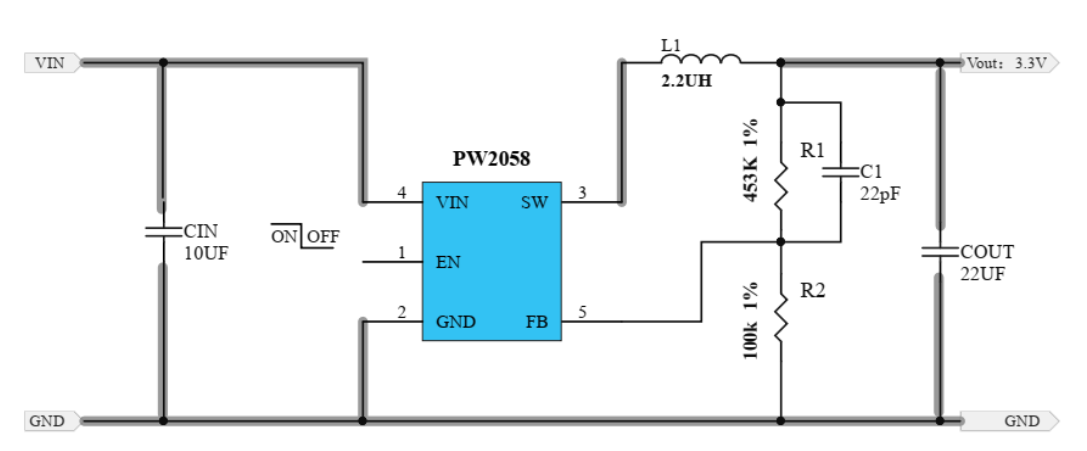

典型应用电路 芯片 135 代 2845 理 8039 Mr。郑， 有技术 FAE 支援

PCB 布局建议
布置印刷电路板时，应进行以下检查，以确保 PW2058/PW2059 正常工作。在布局中检查以
下内容：
1.功率轨迹，包括 GND 轨迹、 SW 轨迹和 Vin 轨迹应保持短、直、宽。
2.CIN 的（ +）板是否尽可能靠近车辆识别号（ VIN）。这个电容器为内部功率 mosfet 提供交流
电流。
3.使交换节点 SW 远离敏感的 VOUT 节点。
4.尽可能靠近 CIN 和 COUT 的（ -）板

功能描述
PW2058/PW2059 是一款高性能、 800mA、 1.5MHz 单片降压转换器。 PW2058/PW2059 只需 要三个外部电源部件（ CIN 、 COUT 和 L ）。可调版本可编程的外部反馈任何电压，从 0.6V 到
输入电压。
在下降操作时，转换器占空比增加到 100% ，输出电压跟踪输入电压减去高压侧 MOSFET 的
RDS （ ON ）降。
内部误差放大器和补偿提供良好的瞬态响应，负载和线路调节。软启动功能可防止启动期间
的输入涌入电流和输出过冲。
应用信息
设置输出电压
内部参考 VREF 为 0.6V（典型值）。输出电压被电阻分压器 R1 和 R2 分到 FB 引脚。输出电压
由

感应器选择
对于大多数设计， PW2058/PW2059 使用 1μ H 到 4.7μ H 的电感器工作。低电感值物理上更
小，但需要更快的开关，这会导致一些效率损失。电感器值可由以下等式导出：

式中，Δ IL 为电感纹波电流。大值电感器产生较低的纹波电流，而小值电感器则产生高纹波
电流。为了获得最佳的电压定位负载瞬变，选择直流串联电阻在 50m Ω到 150m Ω范围内的
电感器。

电容器选择
输入电容器减少了输入的浪涌电流和设备的开关噪声。开关频率下的输入电容器阻抗应小于
输入源阻抗，以防止高频开关电流通过输入端。必须使用适合最大均方根电流的低 ESR 输入
电容器。强烈推荐使用 X5R 或 X7R 介质的陶瓷电容器，因为它们具有低 ESR 和小温度系数。
一个 4.7uf 陶瓷电容器对于大多数应用来说已经足够了。大值可用于改进输入电压滤波。
输出电容器要求输出电压纹波小，并保证调节回路的稳定性。输出电容器在开关频率下必须
具有低阻抗。建议使用 X5R 或 X7R 介质的陶瓷电容器，因为它们具有低 ESR 和高纹波电流
额定值。输出纹波Δ VOUT 取决于：（ 10μ F 陶瓷可以满足大多数应用。）
