产品概述

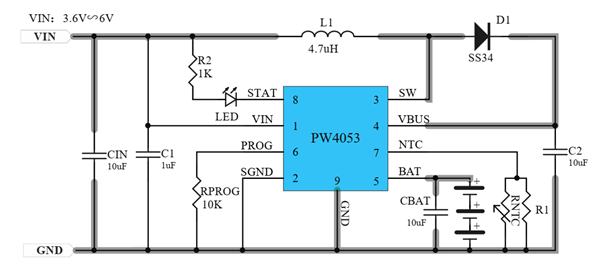

PW4053是一款5V输入,最大1.2A充电电流,支持三节锂离子电池的升压充电管理IC。PW4053集成功率MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。PW4053的升压开关充电转换器的工作频率为500KHz,转换效率为90%。
PW4053输入电压为5V,内置自适应环路,可智能调节充电电流大小,防止拉垮适配器输出,可匹配所有适配器。
PW4053提供SOP8-EP封装形式, 工作温度额定范围为-40℃至85℃。
产品特点


⚫USB 5V输入异步开关升压充电
⚫工作电压3.5~6V,芯片耐压18V,内部集成高压晶体管
⚫最大1.2A充电电流,外部电阻可调
⚫NTC功能
⚫升压充电效率90%
⚫自动调节输入电流,匹配所有适配器
⚫支持LED充电状态指示
⚫内置功率MOS
⚫500KH开关频率
⚫输出过压,短路保护
⚫输入欠压,过压保护
⚫IC过温保护
⚫ESD 4KV

应用范围
⚫锂电电池包
⚫对讲机
⚫玩具
⚫蓝牙音箱
⚫POS机
电子烟
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

一般说明

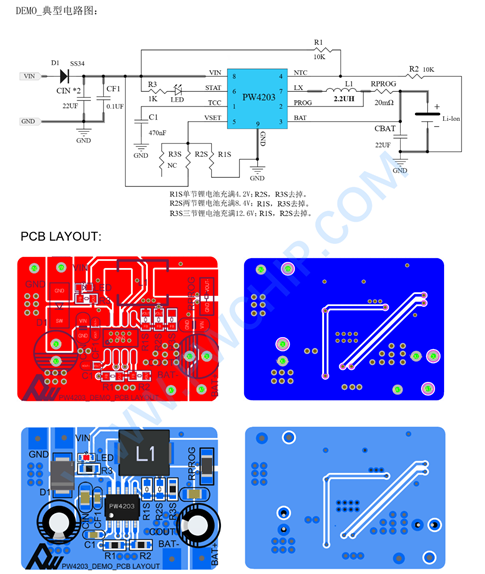

PW4203是一款4.5-22V输入,2A同步降压多节锂离子电池充电器,适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET,以实现高效率和简单的电路设计。PW4203提供8针SOP封装,提供非常紧凑的系统解决方案和导热性好。



特征


l  宽输入电压范围:4.5V至22V

l  高效率集成同步降压带固定800kHz开关的调节器频率

l  可选择多电池充电

l  涓流/恒流/恒压充电模式

l  可编程(最大2A)恒定充电当前

l  可编程充电定时器

l  输入电压UVLO和电池OVP

l  过热保护

l  输出短路保护

l  自动停机防止倒车能量流

l  充电状态指示

l  正常同步降压运行当电池取出时
