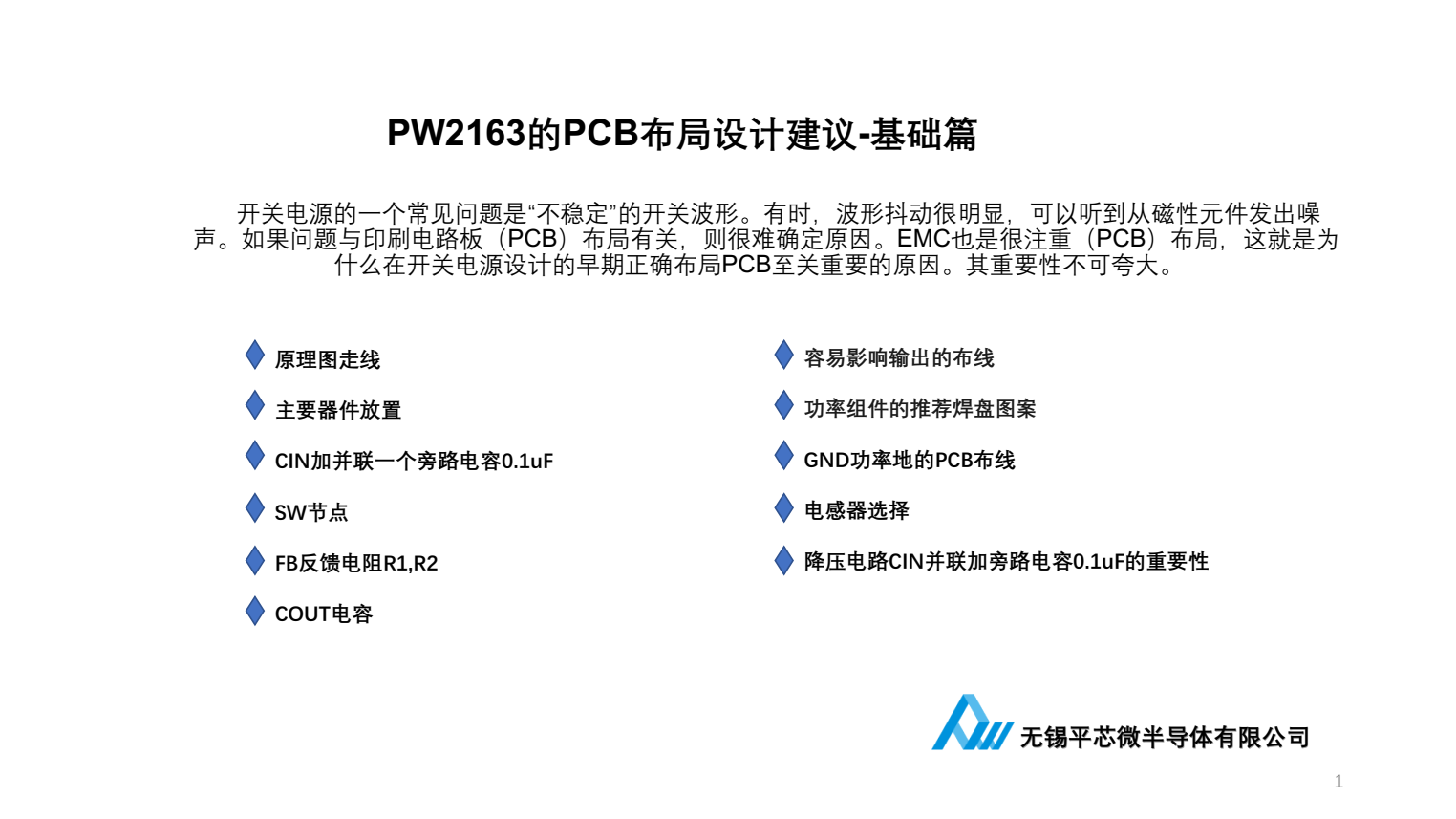

PW2163 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

概述
PW2163 是高效的 500kHz 同步降压 DC-DC 转换器，能够输送 3A 电流。 PW2163 在 4.5V 到 18V 的宽输入电压范围内工作， 集
成主开关和同步开关，具有非常低的 RDS （ ON ）以最小化传导损失。输出电压纹波低。采用瞬时 PWM 结构，实现快速瞬态响
应对于高降压应用 .
特性：
 输入电压范围： 4.5-18V
 输出电压：可调设置恒压
 3A 输出电流能力
 500 kHz 开关频率
 快速瞬态响应。
 逐周期峰值电流限制
 内部软启动限制涌入电流
 SOT23-6 封装

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。


主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2163芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。
• CIN必须要靠近 PW2163的 VIN引脚 PIN5 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
