干电池升压IC，PW5100电路设计注意点

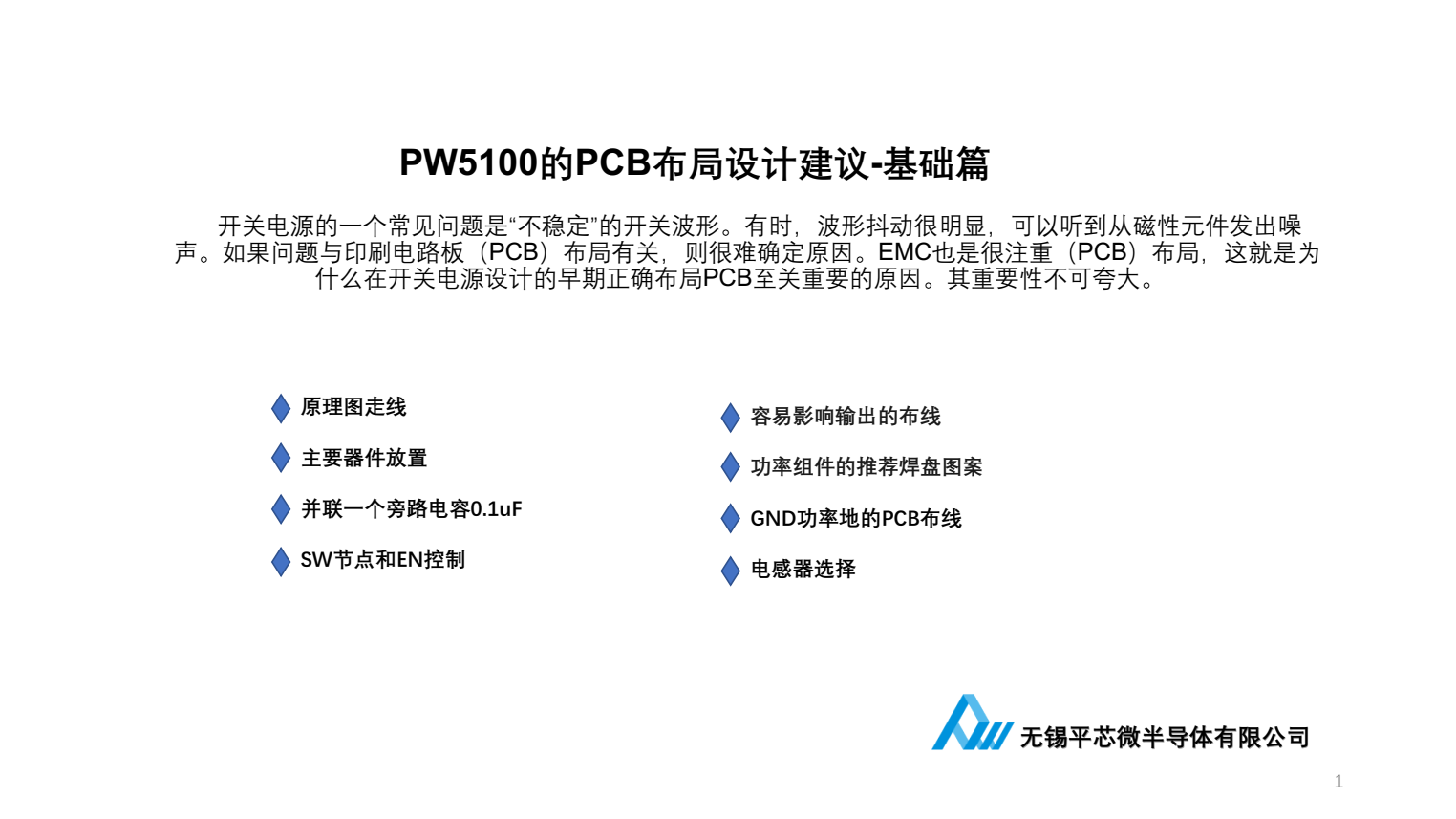

PW5100 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
并联一个旁路电容0.1uF
SW节点和EN控制
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

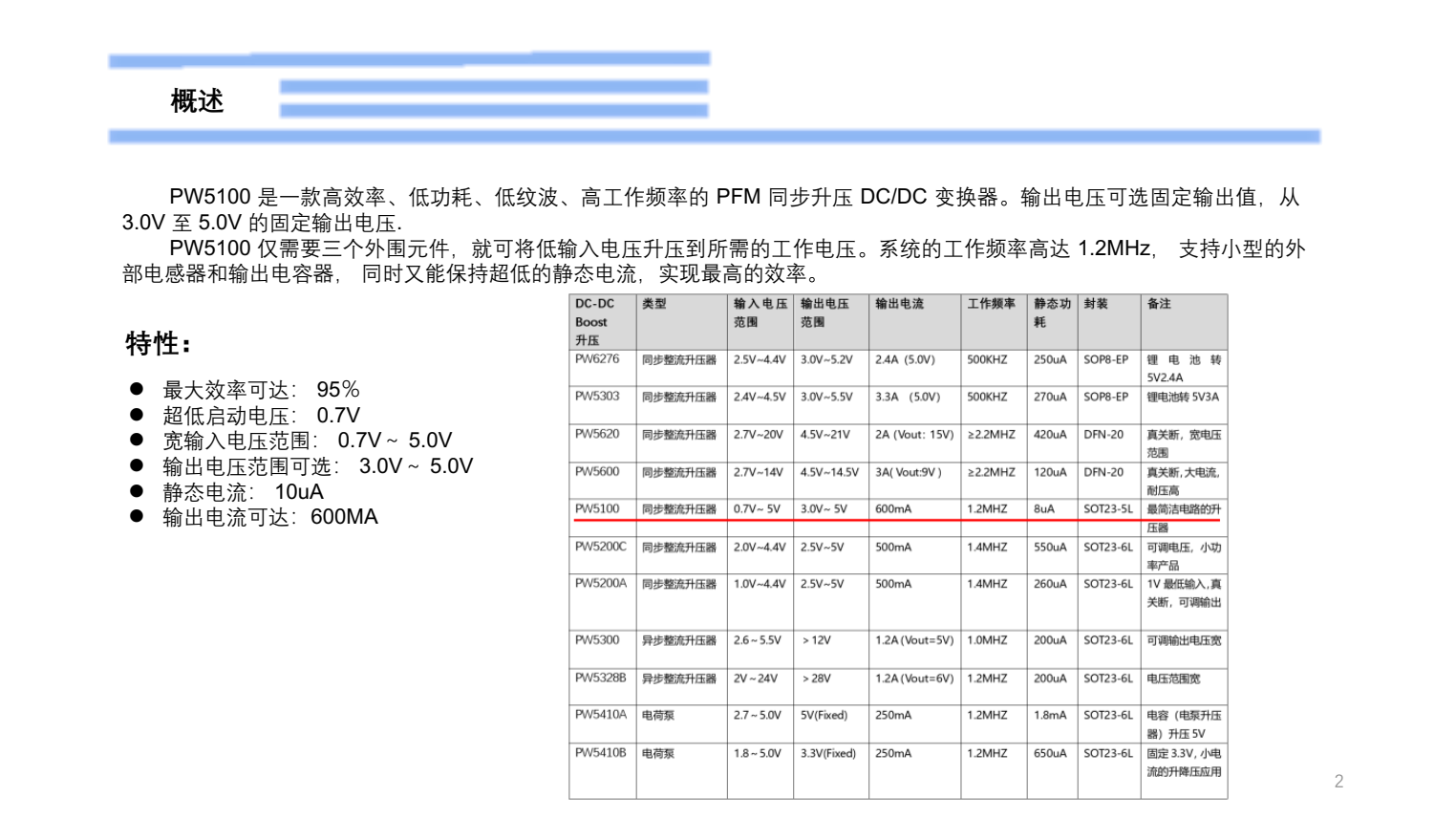

概述
PW5100 是一款高效率、 低功耗、 低纹波、 高工作频率的 PFM 同步升压 DC/DC 变换器。 输出电压可选固定输出值， 从
3.0V 至 5.0V 的固定输出电压 .
PW5100 仅需要三个外围元件， 就可将低输入电压升压到所需的工作电压。 系统的工作频率高达 1.2MHz ， 支持小型的外
部电感器和输出电容器， 同时又能保持超低的静态电流，实现最高的效率。
特性：
l 最大效率可达： 95 ％
l 超低启动电压： 0.7V
l 宽输入电压范围： 0.7V ～ 5.0V
l 输出电压范围可选： 3.0V ～ 5.0V
l 静态电流： 10uA
l 输出电流可达： 600MA

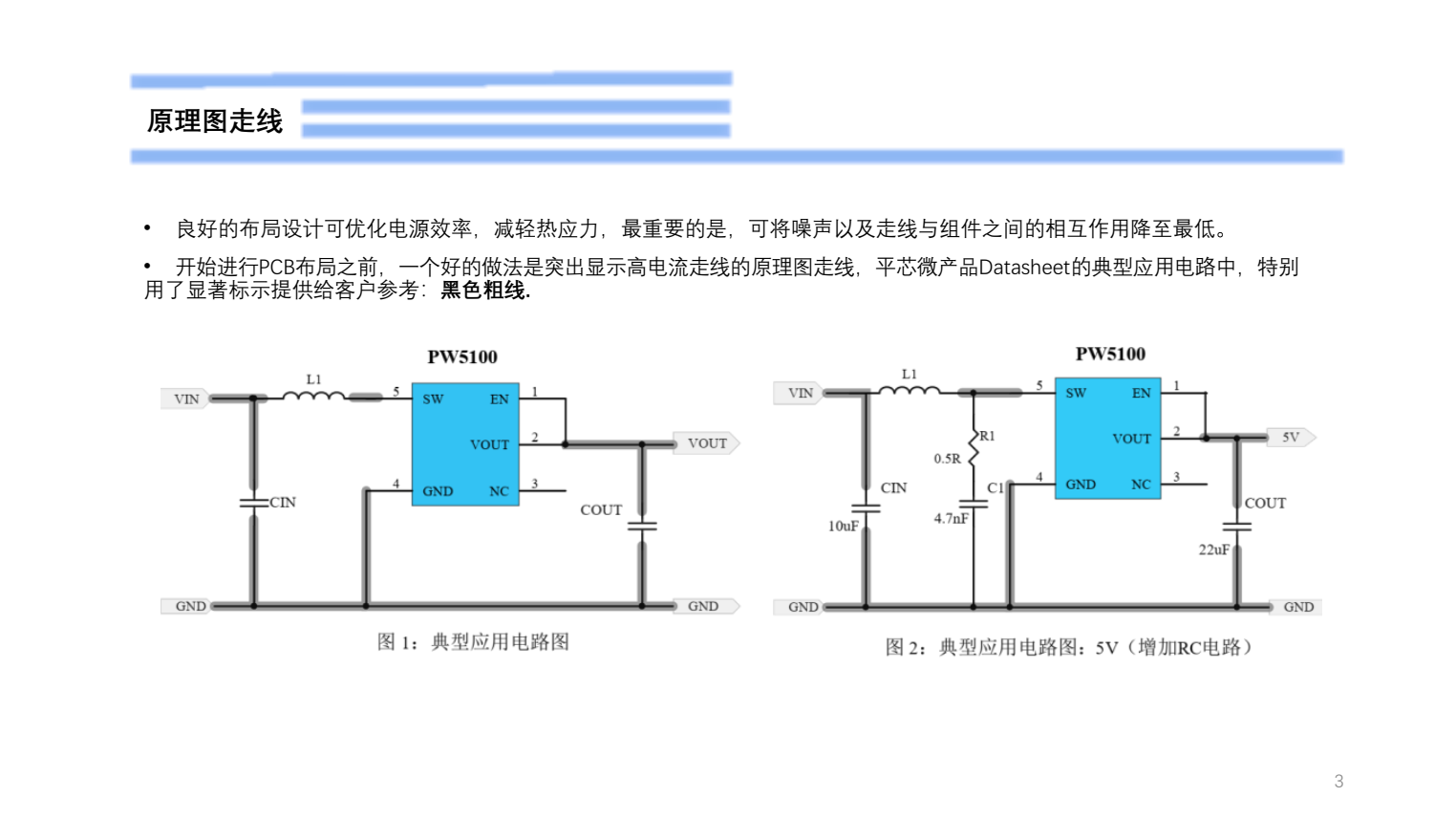

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线.

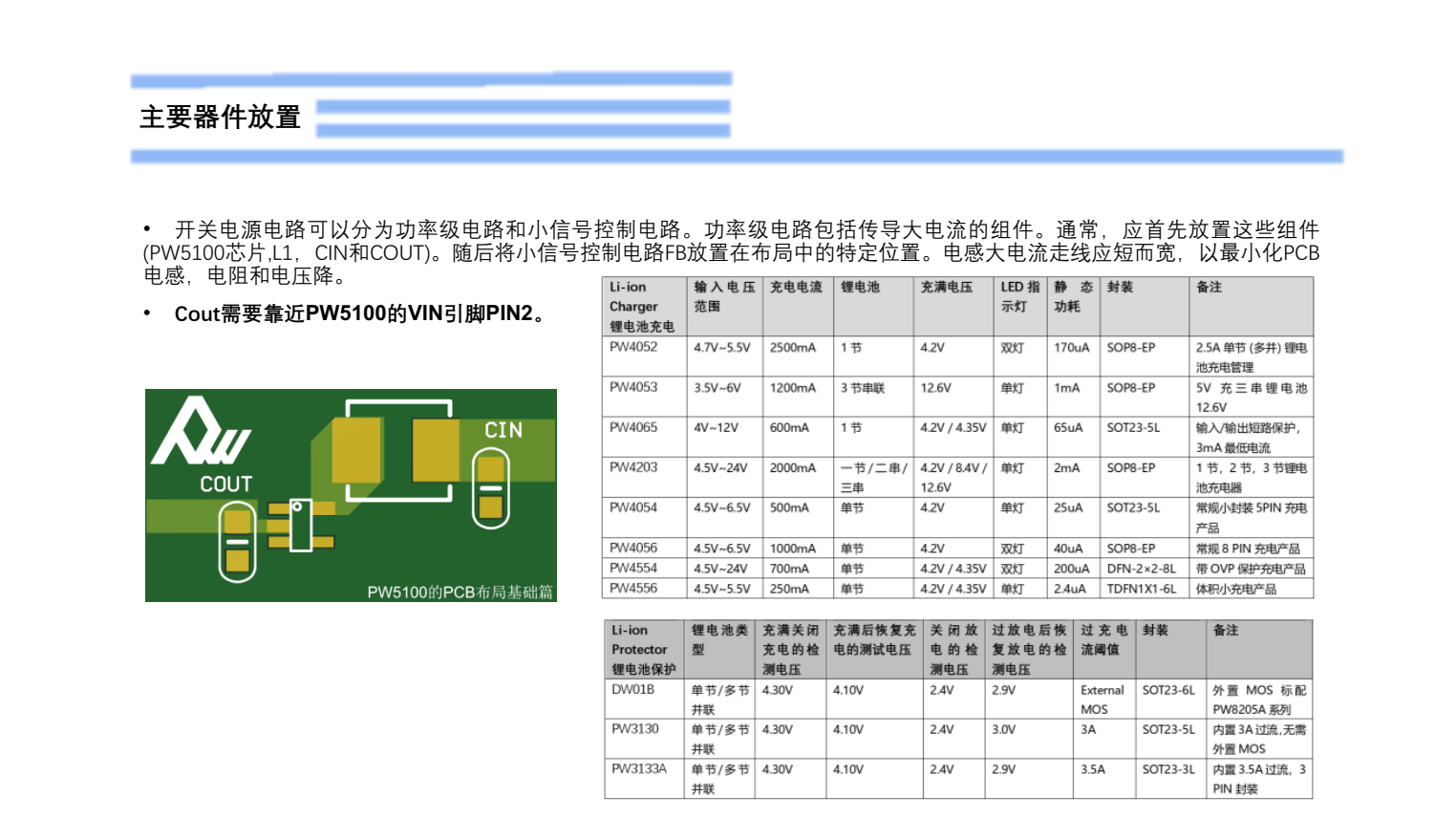

主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW5100芯片,L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化PCB
电感，电阻和电压降。
• Cout需要靠近 PW5100的 VIN引脚 PIN2。
