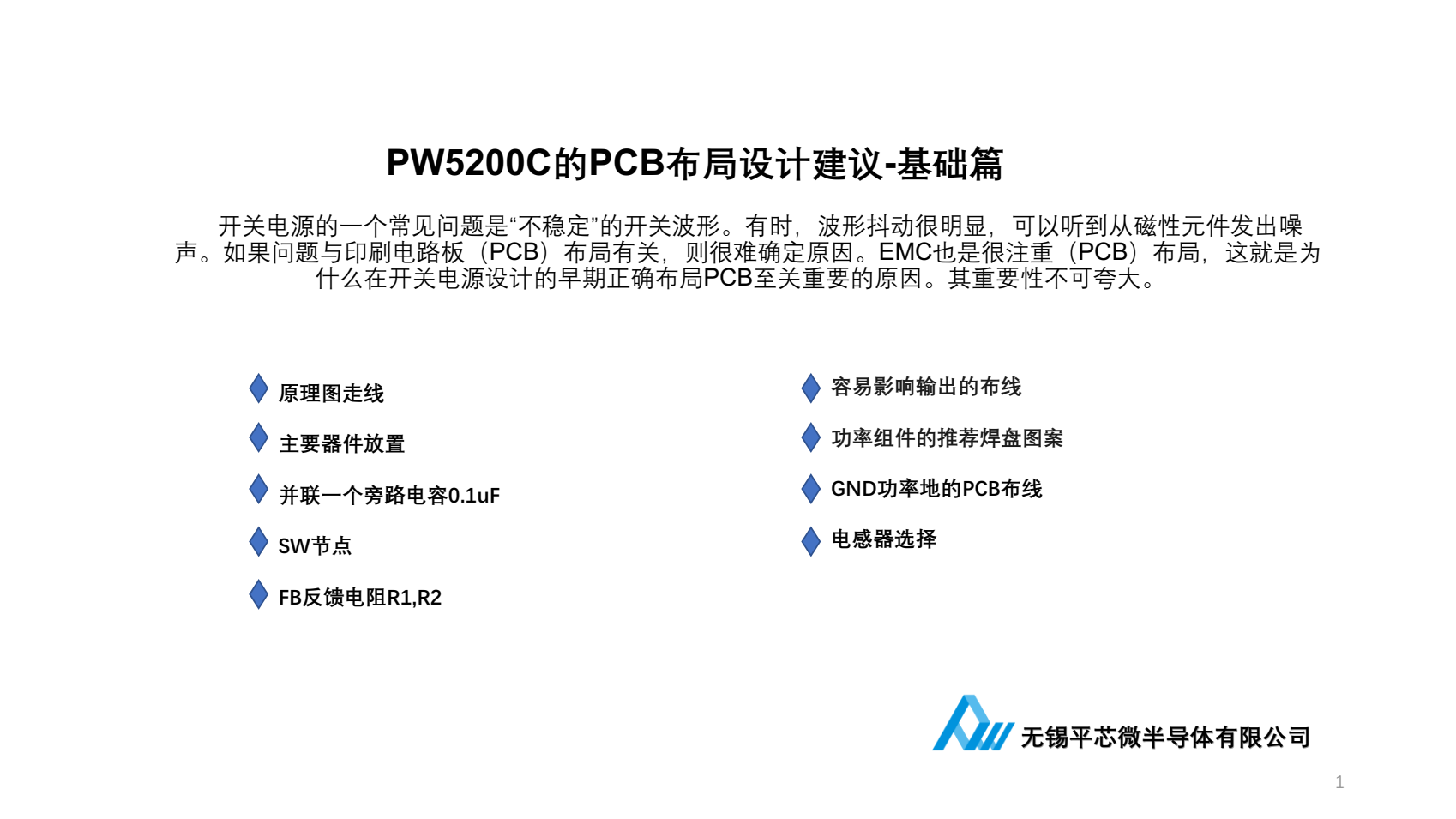

PW5200C PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为
什么在开关电源设计的早期正确布局
PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线

电感器选择
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804


概述
PW5200C是高效率同步, PWM升压直流/直流转换器,为中功率系统提供高效的解决方案。工作频率为1.4MHz频率。允许
使用微型,薄型电感器和陶瓷电容器。轻载自动PWM/PFM模式切换节省能源,提高效率。
PW5200C能够提供2.5V和5V之间的输出电压。
特性:
l 效率高达94%
l 关断电流: <1μA
l 负载电流:高达500mA
l 输入电压: PW5200A:1V至4.4V, PW5200C:2V至4.4V
l 输出电压: 2.5V至5V(肖特基为5V)
l 低导通电阻RDS(On),内部开关: 0.35Ω
l 1.4MHz定频开关
l 自动PWM/PFM模式切换
l 轻薄的SOT-23-6L封装

原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线.

主要器件放置
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW5200C芯片, L1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最小化
PCB电感,电阻和电压降。
Cout需要靠近 PW5200CVOUT引脚 PIN5

并联一个旁路电容0.1uF
建议在CIN Cout 并联加一个0.1uF-1uF 的高频去耦电容器,采用X5R X7R 介电陶瓷电容器,其ESL ESR 非常低。同时放置于
PW5200C VIN Vout 引脚旁。在平芯微网站文章 {DC-DC 非隔离开关电源的PCB 布局设计} 中的CHF 就是0.1uF 。文中从升压结
构出做了介绍和解释。
Cout和旁路电容0.1uF是须靠近Vout引脚这边。
