  3.7V3V5V3V的电路和芯片解决方案有 2种: 1,降压芯片2, LDO芯片。



解决方案 1,降压芯片

3.7V大家都知道是锂电池多,确实是 3.7V锂电池的话,锂电池的充满电和放电后的电压变化是在: 3V-4.2V之间,带保护板的锂电池。 3V输入转 3V的话,降压芯片的占空比都是 95%以上,输出电压能在 2.8V左右。一般都可以接受就不用到升降压芯片 PW2228A.

5V输入分 2种情况, 1是稳定的 5V电源, 2是不稳定的 5V电源,有时电压会高于 5V,或者经常拔插尖峰电压高于 6V等。就需要更高输入的降压芯片来完成工作。



DC-DC

降压产品

输入电压

输出电压

输出电流

频率

封装

PW2058

2.0V6.0V

1V5V

0.8A

1.5MHz

SOT23-5

PW2051

2.5V5.5V

1V5V

1.5A

1.5MHz

SOT23-5

PW2052

2.5V5.5V

1V5V

2.0A

1.0 MHz

SOT23-5

PW2053

2.5V5.5V

1V5V

3.0A

1.0 MHz

SOT23-5

PW2162

4.5V16V

1V15V

2A

600KHZ

SOT23-6

PW2163

4.5V16V

1V15V

3A

600KHZ

SOT23-6

PW2205

4.5V20V

1V15V

5A

340KHZ

SOP8-EP

PW2312

4.0V30V

1V28V

1.2A

1.4 MHz

SOT23-6

PW2330

4.5V30V

1V28V

3A

130KHz

SOP8

PW2431

4.5V40V

1V30V

3A

340KHz

SOP8-EP

PW2558

4.5V55V

1.25V30V

0.8A

1.2 MHz

SOT23-6

PW2608

5.5V60V

1.5-30V

0.8A

0.3-1Mhz

SOP8-EP

PW2815

4.5V80V

1.5V30V

1.5A

400KHZ

SOP8-EP

PW2906

12V90V

1.25V20V

0.6A

150KHZ

SOP8-EP

PW2902

8V90V

5V30V

2A

140KHZ

SOP8-EP

PW2153

8V140V

5V30V

4A

140KHZ

SOP8

。。。

如上表,我们的出方案:



方案 13.7V和稳定 5V输入的降压芯片:

降压产品

输入电压

输出电压

输出电流

PW2057

2.0V6.0V

3.3V,1.8V,1.2V

0.7A

PW2058

2.0V6.0V

1V5V

0.8A

PW2051

2.5V5.5V

1V5V

1.5A

PW2052

2.5V5.5V

1V5V

2.0A

PW2053

2.5V5.5V

1V5V

3.0A

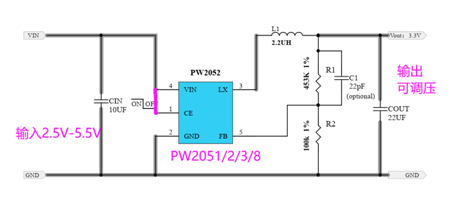

PW2051/2/3/8/7 内置功率 MOSFET, 集成了过压、过流、过热、短路等诸多保护电路,在超过控制值时会自动断开,以保护芯片。产品结合了微型封装和低消耗电流等特点,最适合在移动设备的电源内部使用。

PW2057是不同的 PIN脚,脚位, PW2058/1/2/3都是相同的 PCB布局和电路。




方案 2:不稳定的 5V输入和比 5V高电压产生的的。

PW2162

4.5V16V

可调输出电压

2A

PW2163

4.5V16V

可调输出电压

3A

PW2205

4.5V20V

可调输出电压

5A

PW2312

4.0V30V

可调输出电压

1.2A

虽然输入电压是宽些,但是这个不是重点,注意是看输出电流来选择合适的芯片了。

常用的都是 PW2162这款 看起来最多了。


解决方案 2LDO芯片

   LDO由于是线性降压,所以外围少,静态功耗低,但是就是工作功耗高,效率不高,这点也是常识了。

LDO输入稳定的 5V的话,就是 PW6566了,输出固定 3V,外围就是 2个电容, SOT23-3三极管封装。

其他都是更高输入电压范围,用来做 5V也是可以的。

LDO产品      输入电压        输出电压        输出电流        静态功耗        封装

PW6566         1.8V5.5V    1.2V5V 250mA      2uA     SOT23-3

PW6218   4V18V         3V,3.3V,5V   100MA      3uA     Sot23-3

PW6206     4.5V40V   3V,3.3V,5V   150MA           4.2uA    Sot23/89

PW8600          4.5V~ 80V   3V,3.3V,5
