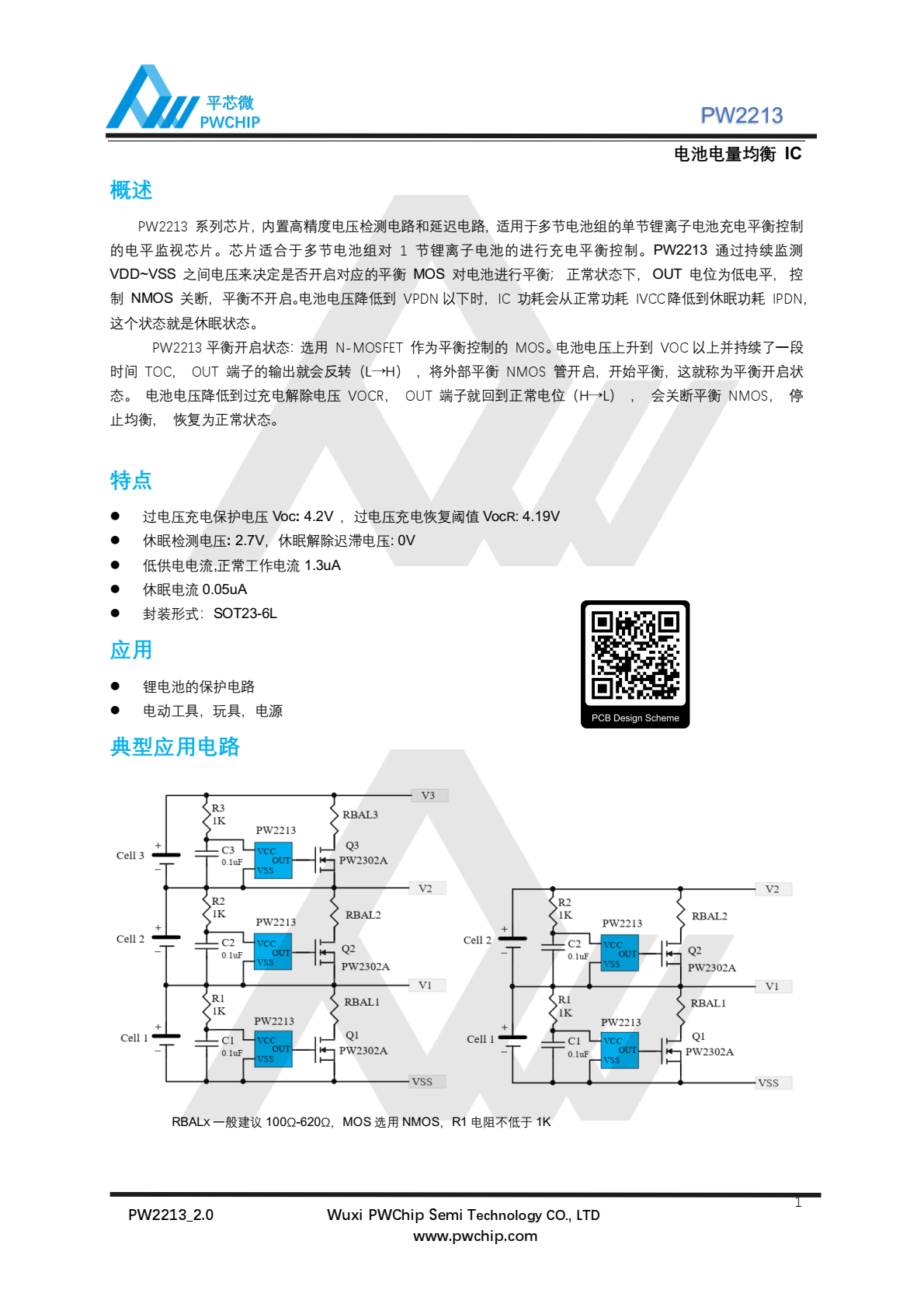

PW2213 系列芯片,内置高精度电压检测电路和延迟电路,适用于多节电池组的单节锂离子电池充电平衡控制
的电平监视芯片。芯片适合于多节电池组对 1 节锂离子电池的进行充电平衡控制。 PW2213 通过持续监测
VDD~VSS 之间电压来决定是否开启对应的平衡 MOS 对电池进行平衡; 正常状态下, OUT 电位为低电平, 控
制 NMOS 关断, 平衡不开启。电池电压降低到 VPDN 以下时, IC 功耗会从正常功耗 IVCC降低到休眠功耗 IPDN,
这个状态就是休眠状态。
PW2213 平衡开启状态: 选用 N-MOSFET 作为平衡控制的 MOS。 电池电压上升到 VOC 以上并持续了一段
时间 TOC, OUT 端子的输出就会反转(L→H) ,将外部平衡 NMOS 管开启, 开始平衡,这就称为平衡开启状
态。 电池电压降低到过充电解除电压 VOCR, OUT 端子就回到正常电位(H→L) , 会关断平衡 NMOS, 停
止均衡, 恢复为正常状态。
特点
⚫
过电压充电保护电压
Voc
:
4.2V
,过电压充电恢复阈值
VocR
: 4.19V
⚫
休眠检测电压
:
2.7V
, 休眠解除迟滞电压
: 0V
⚫
低供电电流
,
正常工作电流
1.3uA
⚫
休眠电流
0.05uA
⚫

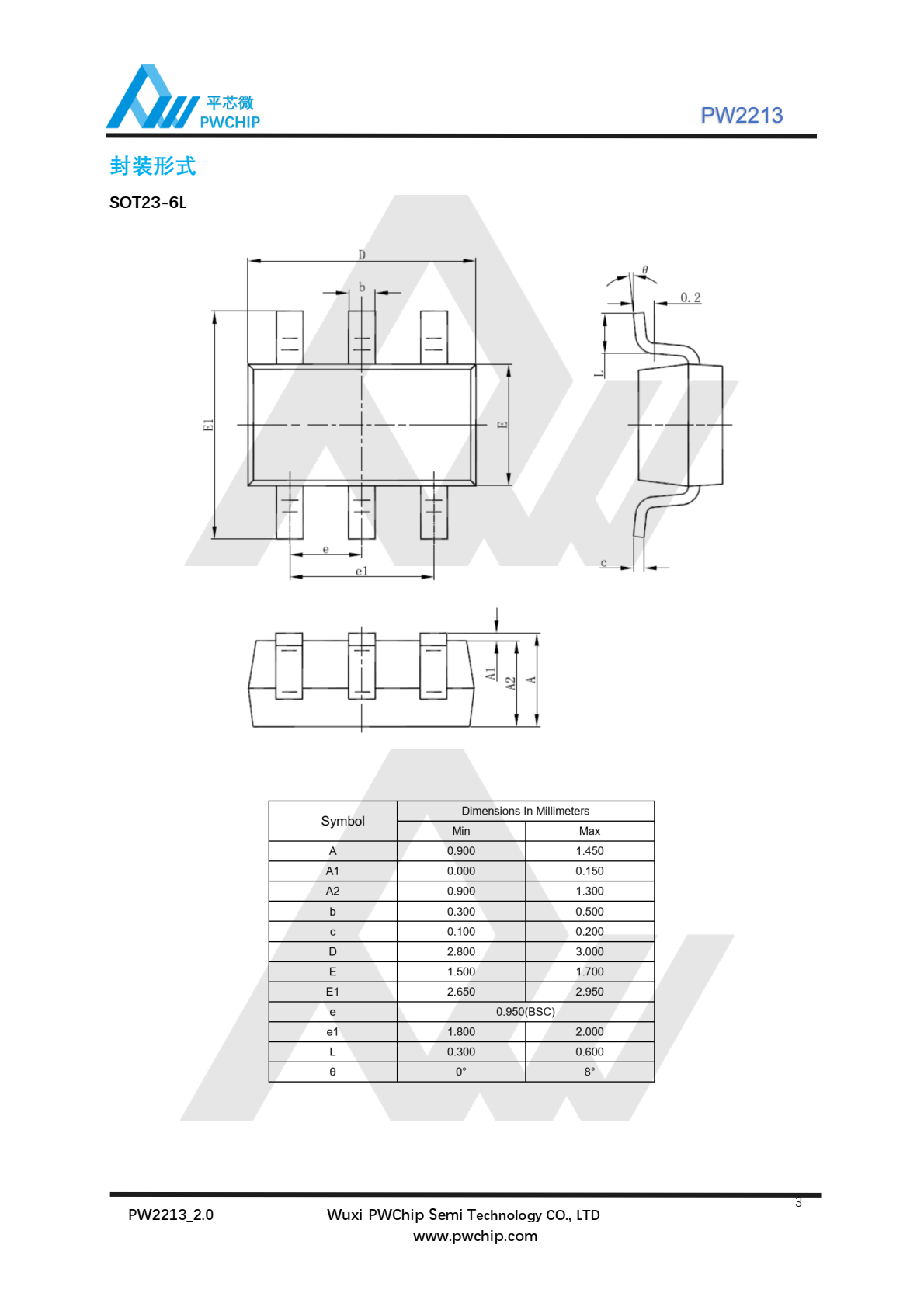

封装形式:
SOT23-6L
