代理PW4000，是一款单片降压升压开关充电器

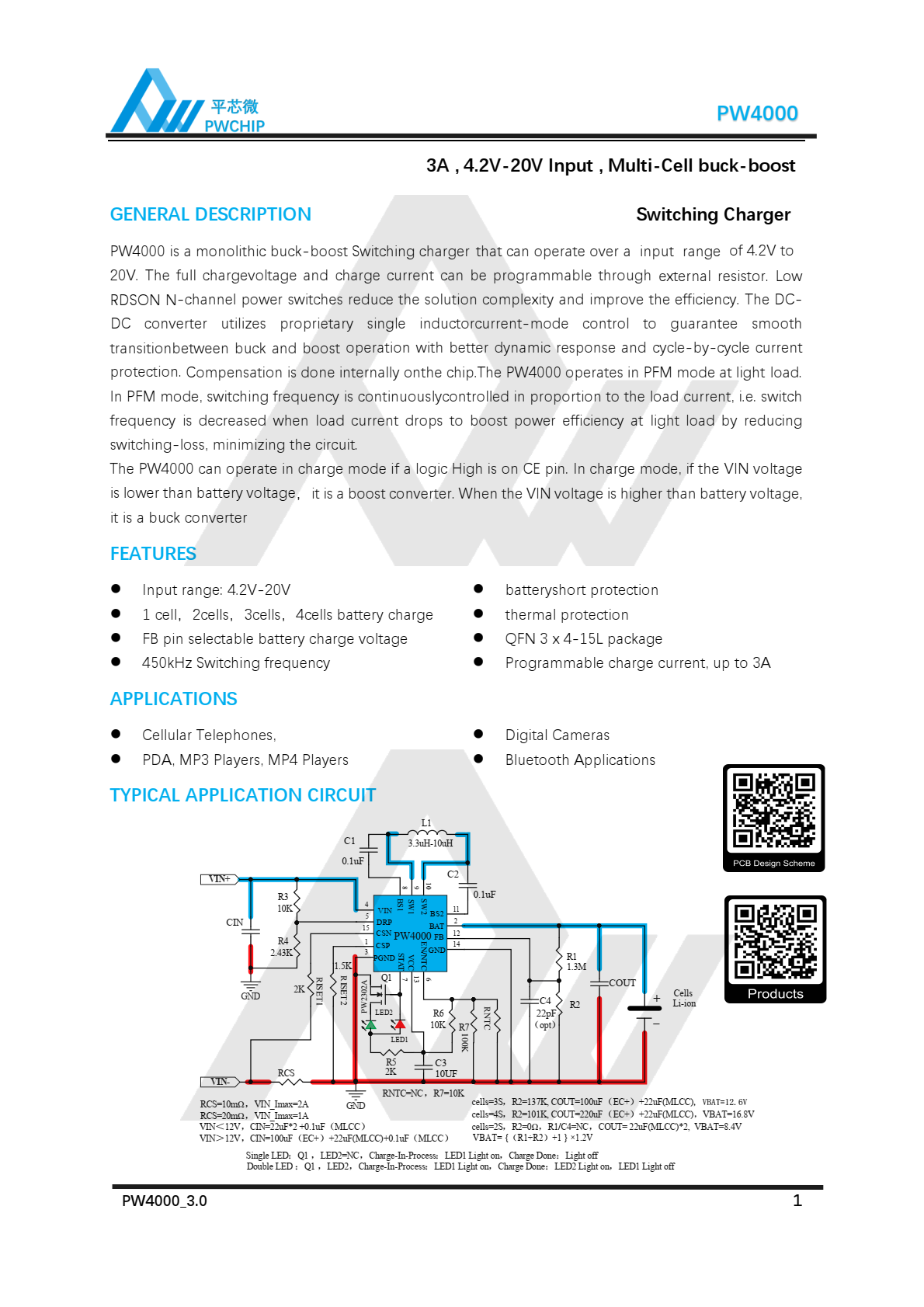

一般说明

PW4000是一款单片降压升压开关充电器，可在4.2V至

20伏。完全充电电压和充电电流可以通过外部电阻器进行编程。低的

RDSON N信道功率开关降低了解决方案的复杂性并提高了效率。DCDC转换器采用专有的单电感电流模式控制，以确保平滑

降压和升压操作之间的转换，具有更好的动态响应和逐周期电流

保护补偿在芯片内部完成。PW4000在轻负载下以PFM模式运行。

在PFM模式下，开关频率与负载电流成比例地连续控制，即开关

当负载电流下降时，频率降低，以通过降低

开关损耗，使电路最小化。

如果CE引脚上有逻辑高，PW4000可以在充电模式下工作。在充电模式下，如果VIN电压

低于电池电压，它是一个升压转换器。当VIN电压高于电池电压时，

它是一个降压转换器

特征

⚫ 输入范围：4.2V-20V

⚫ 1电池、2电池、3电池、4电池充电

⚫ FB引脚可选电池充电电压

⚫ 450kHz开关频率

⚫ 电池短路保护

⚫ 热保护

⚫ QFN 3 x 4-15L封装

⚫ 可编程充电电流，最高3A
