PW5012 是一款集成 22mΩ 功率开关管的高功率异步升压转换器
联系我们详情

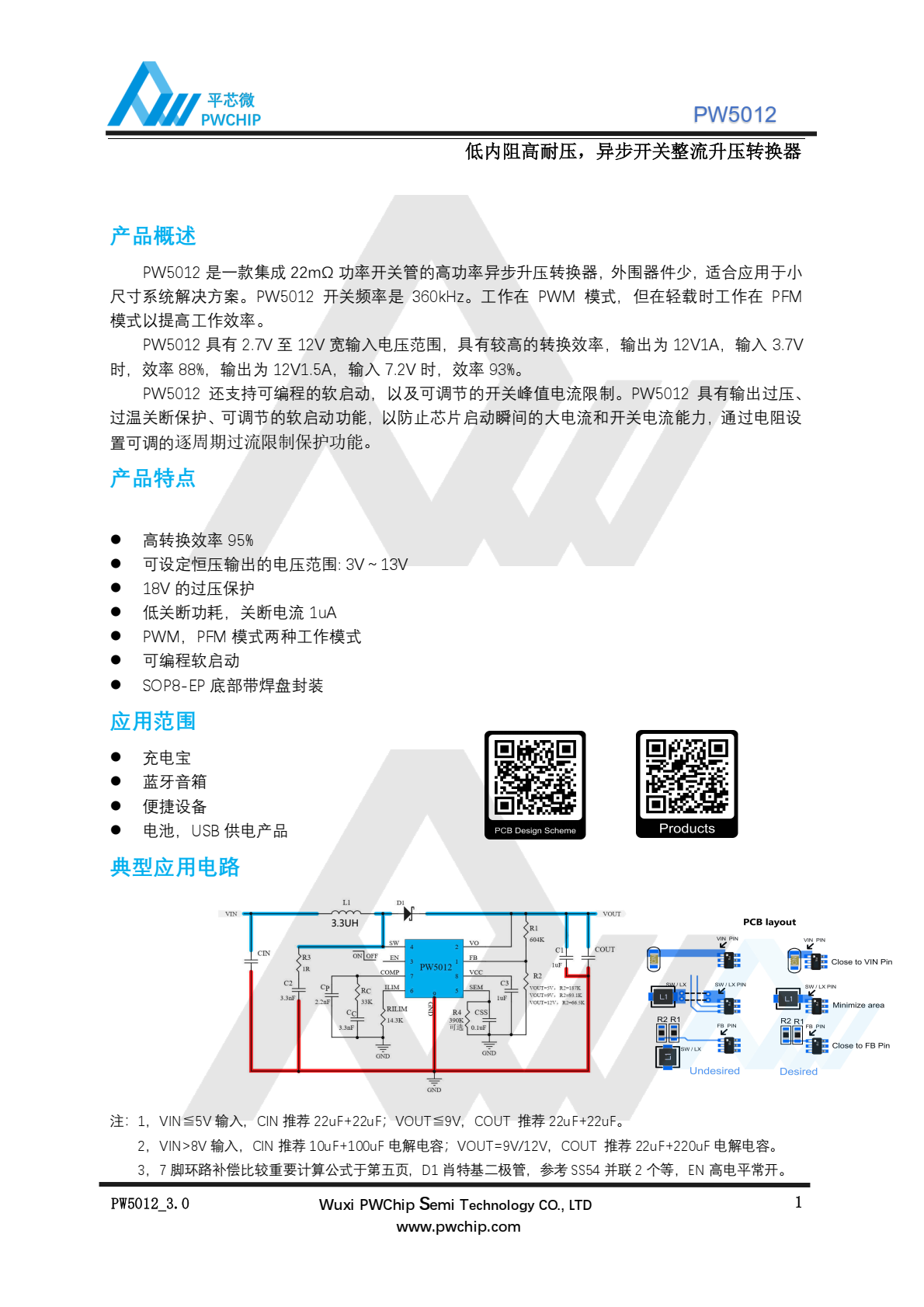

产品概述
PW5012 是一款集成 22mΩ 功率开关管的高功率异步升压转换器， 外围器件少，适合应用于小
尺寸系统解决方案。 PW5012 开关频率是 360kHz。工作在 PWM 模式，但在轻载时工作在 PFM
模式以提高工作效率。
PW5012 具有 2.7V 至 12V 宽输入电压范围， 具有较高的转换效率， 输出为 12V1A，输入 3.7V
时，效率 88%，输出为 12V1.5A，输入 7.2V 时，效率 93%。
PW5012 还支持可编程的软启动，以及可调节的开关峰值电流限制。 PW5012 具有输出过压、
过温关断保护、 可调节的软启动功能，以防止芯片启动瞬间的大电流和开关电流能力，通过电阻设
置可调的 逐周期过流限制保护功能。
PW5012 是一款集成 22mΩ 功率开关管的高功率异步升压转换器， 外围器件少，适合应用于小
尺寸系统解决方案。 PW5012 开关频率是 360kHz。工作在 PWM 模式，但在轻载时工作在 PFM
模式以提高工作效率。
PW5012 具有 2.7V 至 12V 宽输入电压范围， 具有较高的转换效率， 输出为 12V1A，输入 3.7V
时，效率 88%，输出为 12V1.5A，输入 7.2V 时，效率 93%。
PW5012 还支持可编程的软启动，以及可调节的开关峰值电流限制。 PW5012 具有输出过压、
过温关断保护、 可调节的软启动功能，以防止芯片启动瞬间的大电流和开关电流能力，通过电阻设
置可调的 逐周期过流限制保护功能。
产品特点
⚫
高转换效率 95%
⚫
可设定恒压输出的电压范围: 3V～ 13V
⚫
18V 的过压保护
⚫
低关断功耗，关断电流 1uA
⚫
PWM， PFM 模式两种工作模式
⚫
可编程软启动
⚫
SOP8-EP 底部带焊盘封装
