PW5300锂电池输入升压5V,9V芯片

PW5300锂电池输入升压5V,9V芯片

  • 品牌 PWCHIP PW5300
  • MODE 异步整流升压
  • PW5300代理商 夸克微科技
  • 库存 大量现货
  • 年份 最新
  • 数量
详情

PW5300是一颗 DC-DC异步整流升压转换器芯片,输入电压范围 2.6V-5.5V.最高输出电压 12V,典型应用如:锂电池输入,输出 5V,1.2A9V,0.6A等。

PW5300是一种电流模式升压 DC-DC转换器。内置 0.2Ω功率的 PWM电路 MOSFET使这种调节器具有很高的功率效率。内部补偿网络也减少多达 6个外部组件计数。误差放大器的非逆变输入接 0.6V精密参考电压,内部软启动功能可减少浪涌电流。 PW5300提高 SOT23-6L封装。

PW5300设计建议:(第一页外围元件设计,第二页 PCB画板设计)


                                     以上图为例


元件建议:

1C1,C2PW5300输入端的滤波电容部分, C2不加会照成芯片工作异常或损坏;

2C3,C4PW5300输出端的滤波电容部分, C3不加会照成芯片工作异常或损坏;

3R3PW5300的输入端的电流设置,注意是输入端最大电流点, R3和电流的关系如下:

                 48/R3 K = 限流电流最大点( A

        例如: R3=20K 精度 1%时,输入端限流电流最大点是: 2.4A

       当达到限流电流点时,输出电压会被拉低,如果此时输出电流继续加大, PW5300会再

       拉低输出电压,实现类似恒功率的状态( P=UI),直至输出电流拉太大时,输出关闭。

        4R1 R2是反馈电阻,这两个反馈电阻的作用就是来调和设置输出电压的值的。电阻精度要 1%。输出电压和 R1,R2的关系公式是:

 (1+R1/R2)*0.6=输出电压( V

5D1 SS34是肖特基二极管,采用更好质量的肖特基会提高更好的效率

6L1电感体积大小的选择,例如:常用的功率电感: CD75-3.3uh,或者屏蔽电感等,电感饱和电流越大和体积越大也能最大化效率和温度。

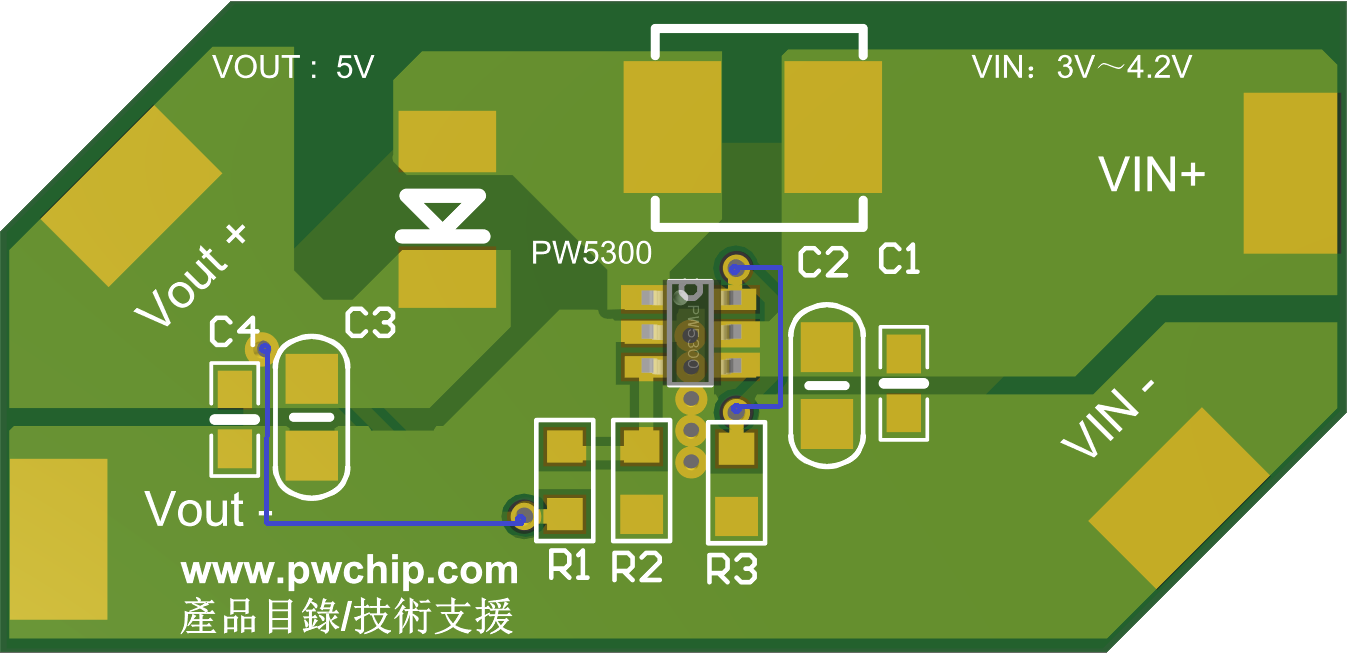

PCB 画板建议:

1, 如下图,电源输入到输出,红线的,线要粗,要宽。电感到肖特基二极管部分要短而宽,也要注意到电感和肖特基二极管这两个是主要发热源,需要散热处理。


2,如下图,输入电容 C2要尽量靠近芯片 PW53005VIN 输入脚


3,如下图,反馈电阻 R1,R2需要尽量靠近芯片 PW53003FB反馈脚,并远离电感连接肖特基二极管的开关电路,即 PW5300芯片的 1LX



4PW5300芯片在工作时,带载过大时芯片本身也是发热源之一, IC底部可以多打孔等其他散热处理。

5,如下图:输入电容和输出电容接 GND的画板也需要注意,不要先从电感底部经过,再回到 GND
