输入 60V 降压 5V/3.3V/12V 方案测试报告
PW2153 / PW2815 / PW8600 实测对比
测试项：转换效率 · 热性能 · 静态功耗 · 典型应用 测试条件： Vin=60V, Vout=5V/3.3V/12V

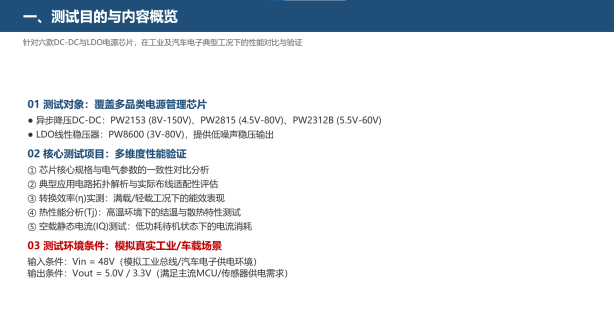

一、测试目的与内容概览
针对六款 DC-DC 与 LDO 电源芯片，在工业及汽车电子典型工况下的性能对比与验证
01 测试对象：覆盖多品类电源管理芯片
l 异步降压 DC-DC ： PW2153 (8V-150V) 、 PW2815 (4.5V-80V) 、 PW2312B (5.5V-60V)
l LDO 线性稳压器： PW8600 (3V-80V) ，提供低噪声稳压输出
02 核心测试项目：多维度性能验证

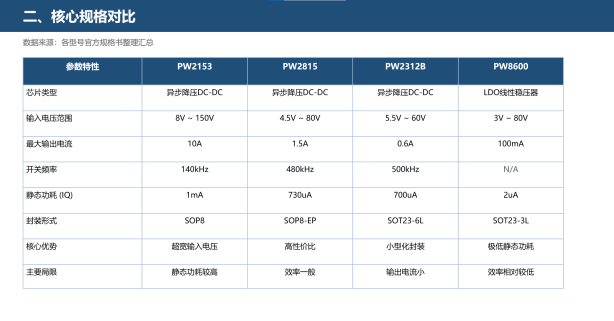

① 芯片核心规格与电气参数的一致性对比分析
② 典型应用电路拓扑解析与实际布线适配性评估
③ 转换效率 ( η ) 实测：满载 / 轻载工况下的能效表现
④ 热性能分析 (Tj) ：高温环境下的结温与散热特性测试
⑤ 空载静态电流 (IQ) 测试：低功耗待机状态下的电流消耗
03 测试环境条件：模拟真实工业 / 车载场景
输入条件： Vin = 48V （模拟工业总线 / 汽车电子供电环境）
输出条件： Vout = 5.0V / 3.3V （满足主流 MCU/ 传感器供电需求）

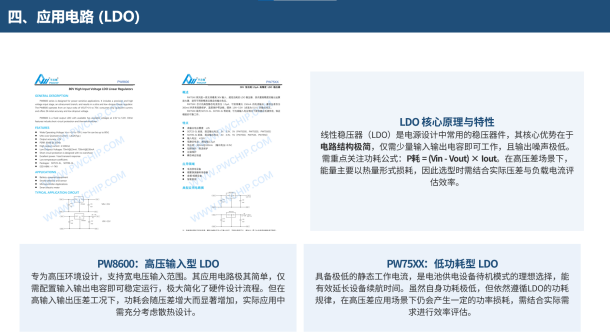

四、 应用电路 (LDO)
LDO 核心原理与特性
线性稳压器（ LDO ）是电源设计中常用的稳压器件，其核心优势在于电路结构极简，仅需少量输入输出电容即可工作，且输出噪声极低。
需重点关注功耗公式： P 耗 = (Vin - Vout) × Iout 。在高压差场景下，能量主要以热量形式损耗，因此选型时需结合实际压差与负载电流评估效率。

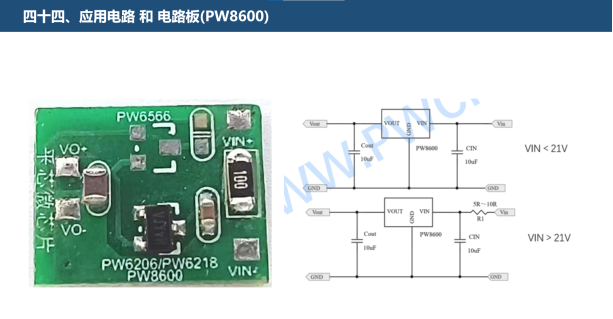

PW8600 ：高压输入型 LDO
专为高压环境设计，支持宽电压输入范围。其应用电路极其简单，仅需配置输入输出电容即可稳定运行，极大简化了硬件设计流程。但在高输入输出压差工况下，功耗会随压差增大而显著增加，实际应用中需充分考虑散热设计。
PW75XX ：低功耗型 LDO
具备极低的静态工作电流，是电池供电设备待机模式的理想选择，能有效延长设备续航时间。虽然自身功耗极低，但依然遵循 LDO 的功耗规律，在高压差应用场景下仍会产生一定的功率损耗，需结合实际需求进行效率评估。

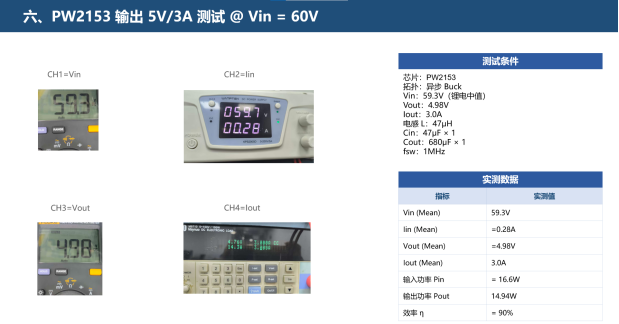

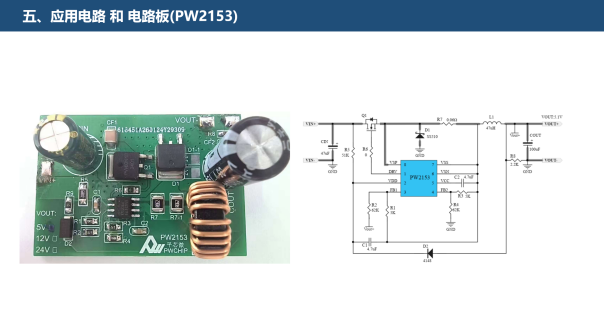

六、 PW2153 输出 5V/3A 测试 @ Vin = 60V
测试条件
芯片： PW2153
拓扑：异步 Buck
Vin ： 59.3V （锂电中值）
Vout ： 4.98V
Iout ： 3.0A
电感 L ： 47 μ H
Cin ： 47 μ F × 1
Cout ： 680 μ F × 1
fsw ： 1MHz

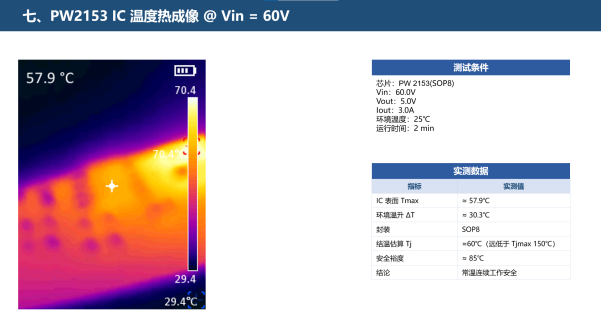

七、 PW2153 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2153(SOP8)
Vin ： 60.0V
Vout ： 5.0V
Iout ： 3.0A
环境温度： 25 ℃
运行时间： 2 min
八、 PW2153 输出 5V/4A 测试 @ Vin = 60V
测试条件
芯片： PW2153
拓扑：异步 Buck
Vin ： 59.8V （锂电中值）
Vout ： 4.97V
Iout ： 4.0A
电感 L ： 47 μ H
Cin ： 47 μ F × 1
Cout ： 680 μ F × 1
fsw ： 1MHz

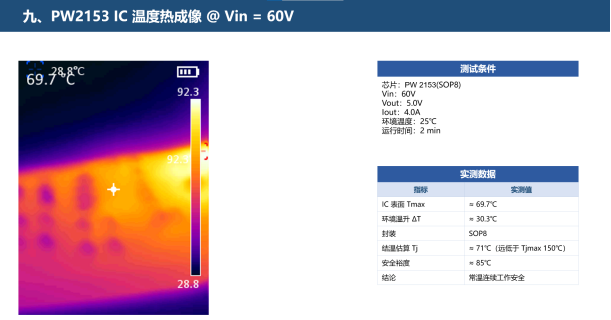

九、 PW2153 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2153(SOP8)
Vin ： 60V
Vout ： 5.0V
Iout ： 4.0A
环境温度： 25 ℃
运行时间： 2 min
十、 PW2153 输出 5V/4.5A 测试 @ Vin = 60V
测试条件
芯片： PW2153
拓扑：异步 Buck
Vin ： 59.8V （锂电中值）
Vout ： 4.62V
Iout ： 4.5A
电感 L ： 47 μ H
Cin ： 47 μ F × 1
Cout ： 680 μ F × 1
fsw ： 1MHz

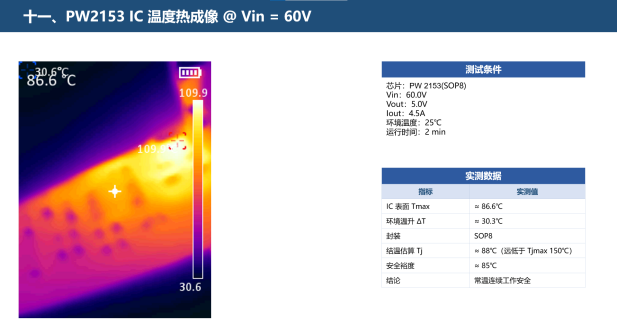

十一、 PW2153 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2153(SOP8)
Vin ： 60.0V
Vout ： 5.0V
Iout ： 4.5A
环境温度： 25 ℃
运行时间： 2 min

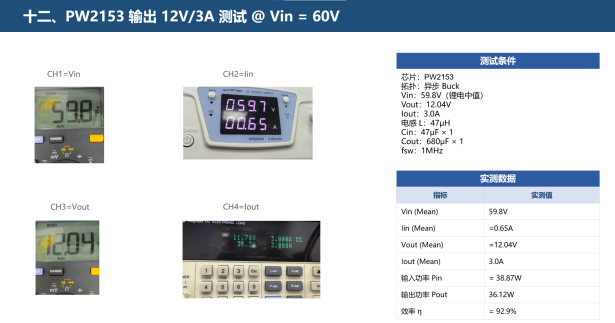

十二、 PW2153 输出 12V/3A 测试 @ Vin = 60V
测试条件
芯片： PW2153
拓扑：异步 Buck
Vin ： 59.8V （锂电中值）
Vout ： 12.04V
Iout ： 3.0A
电感 L ： 47 μ H
Cin ： 47 μ F × 1
Cout ： 680 μ F × 1
fsw ： 1MHz

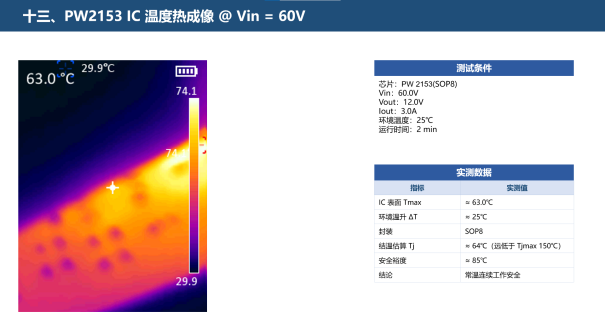

十三、 PW2153 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2153(SOP8)
Vin ： 60.0V
Vout ： 12.0V
Iout ： 3.0A
环境温度： 25 ℃
运行时间： 2 min

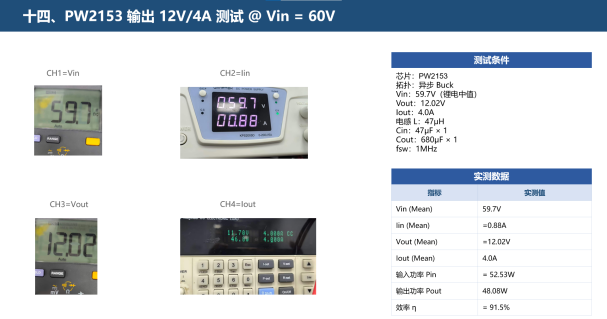

十四、 PW2153 输出 12V/4A 测试 @ Vin = 60V
测试条件
芯片： PW2153
拓扑：异步 Buck
Vin ： 59.7V （锂电中值）
Vout ： 12.02V
Iout ： 4.0A
电感 L ： 47 μ H
Cin ： 47 μ F × 1
Cout ： 680 μ F × 1
fsw ： 1MHz

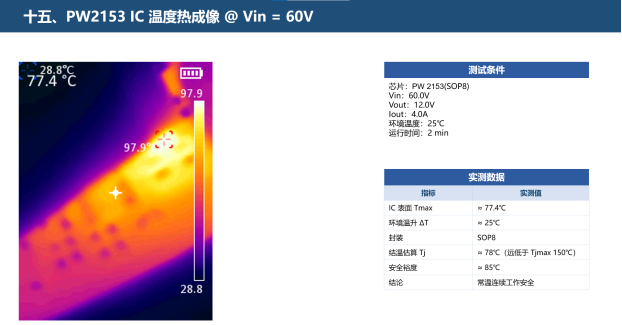

十五、 PW2153 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2153(SOP8)
Vin ： 60.0V
Vout ： 12.0V
Iout ： 4.0A
环境温度： 25 ℃
运行时间： 2 min

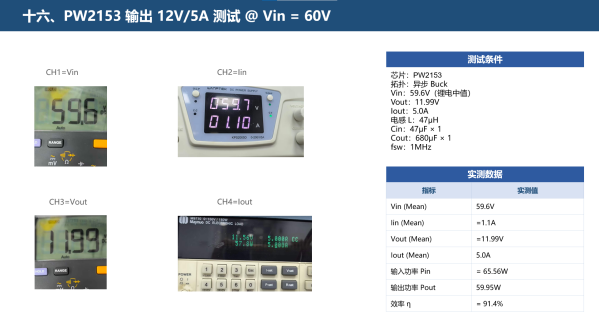

十六、 PW2153 输出 12V/5A 测试 @ Vin = 60V
测试条件
芯片： PW2153
拓扑：异步 Buck
Vin ： 59.6V （锂电中值）
Vout ： 11.99V
Iout ： 5.0A
电感 L ： 47 μ H
Cin ： 47 μ F × 1
Cout ： 680 μ F × 1
fsw ： 1MHz

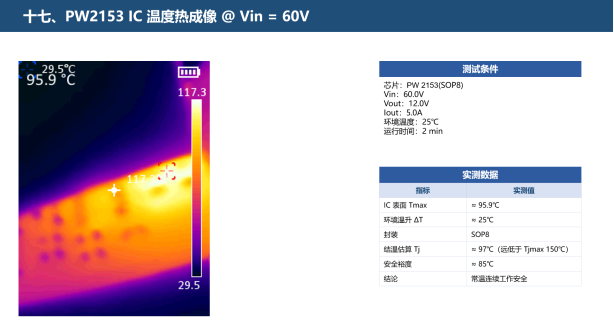

十七、 PW2153 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2153(SOP8)
Vin ： 60.0V
Vout ： 12.0V
Iout ： 5.0A
环境温度： 25 ℃
运行时间： 2 min

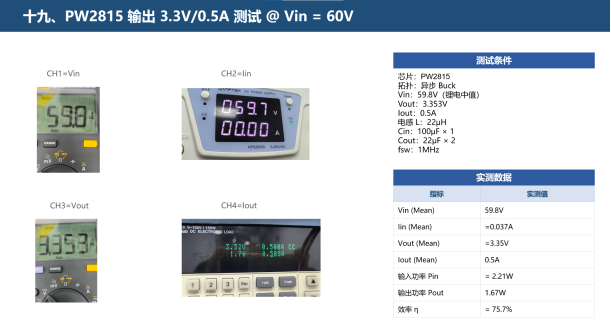

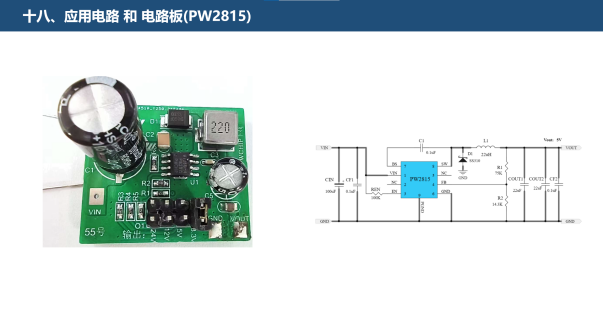

十九、 PW2815 输出 3.3V/0.5A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 59.8V （锂电中值）
Vout ： 3.353V
Iout ： 0.5A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

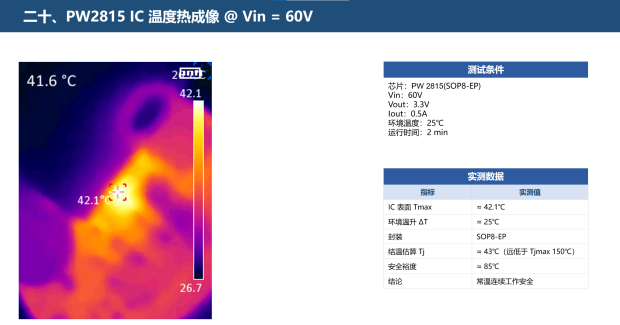

二十、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60V
Vout ： 3.3V
Iout ： 0.5A
环境温度： 25 ℃
运行时间： 2 min

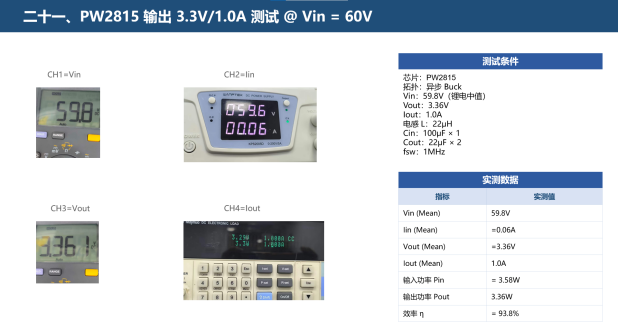

二十一、 PW2815 输出 3.3V/1.0A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 59.8V （锂电中值）
Vout ： 3.36V
Iout ： 1.0A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

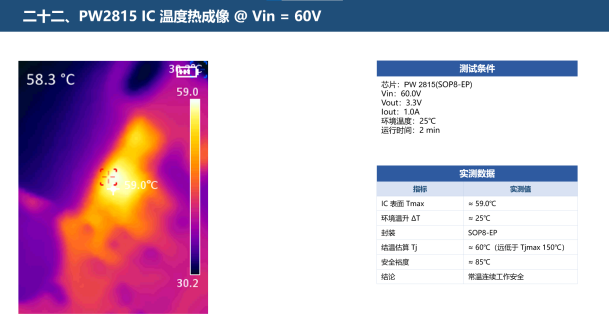

二十二、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 3.3V
Iout ： 1.0A
环境温度： 25 ℃
运行时间： 2 min
二十三、 PW2815 输出 3.3V/1.2A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 59.9V （锂电中值）
Vout ： 3.34V
Iout ： 1.2A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

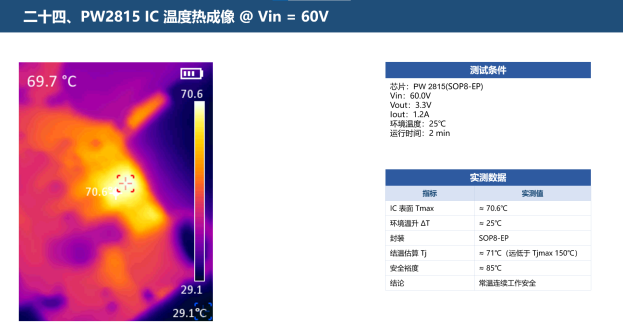

二十四、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 3.3V
Iout ： 1.2A
环境温度： 25 ℃
运行时间： 2 min

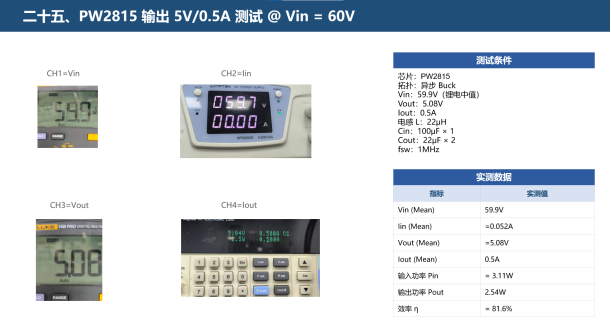

二十五、 PW2815 输出 5V/0.5A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 59.9V （锂电中值）
Vout ： 5.08V
Iout ： 0.5A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

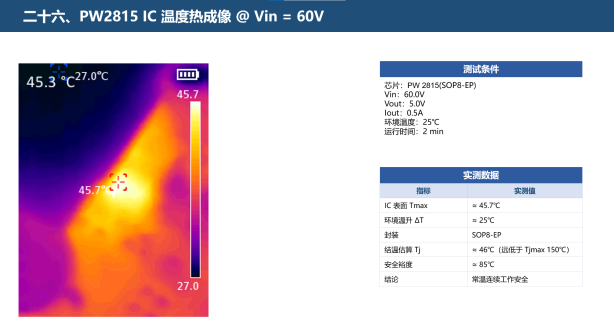

二十六、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 5.0V
Iout ： 0.5A
环境温度： 25 ℃
运行时间： 2 min

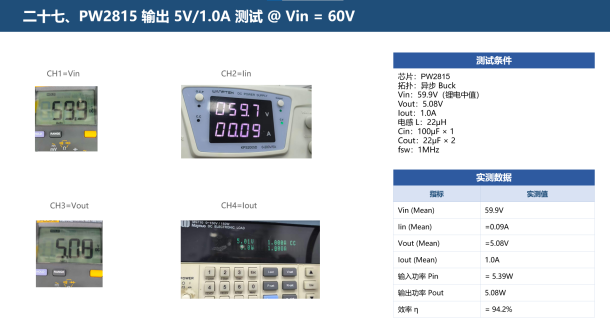

二十七、 PW2815 输出 5V/1.0A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 59.9V （锂电中值）
Vout ： 5.08V
Iout ： 1.0A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

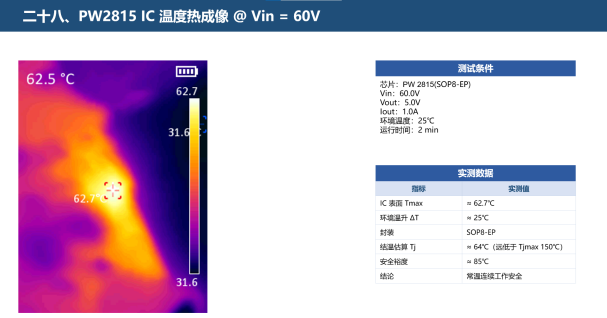

二十八、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 5.0V
Iout ： 1.0A
环境温度： 25 ℃
运行时间： 2 min
二十九、 PW2815 输出 5V/1.2A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 59.9V （锂电中值）
Vout ： 5.07V
Iout ： 1.2A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

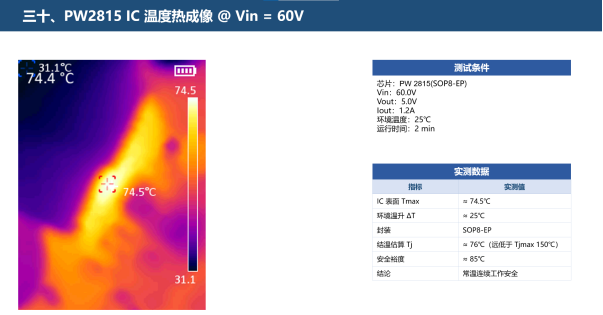

三十、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 5.0V
Iout ： 1.2A
环境温度： 25 ℃
运行时间： 2 min
二十九、 PW2815 输出 12V/0.5A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 60.0V （锂电中值）
Vout ： 12.21V
Iout ： 0.5A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

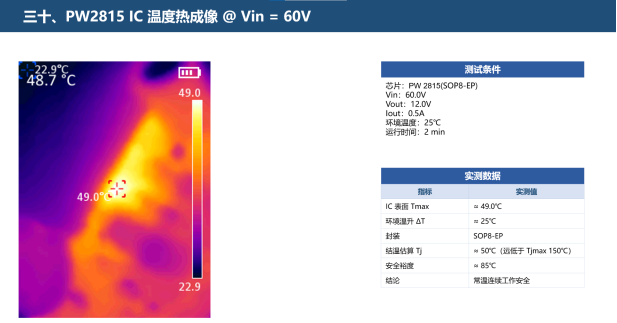

三十、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 12.0V
Iout ： 0.5A
环境温度： 25 ℃
运行时间： 2 min
二十九、 PW2815 输出 12V/1.0A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 60.0V （锂电中值）
Vout ： 12.21V
Iout ： 1.0A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

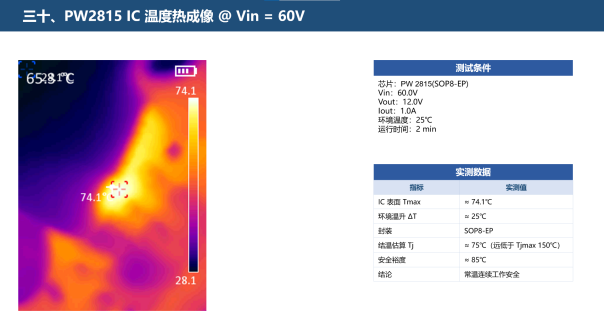

三十、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 12.0V
Iout ： 1.0A
环境温度： 25 ℃
运行时间： 2 min
二十九、 PW2815 输出 12V/1.2A 测试 @ Vin = 60V
测试条件
芯片： PW2815
拓扑：异步 Buck
Vin ： 59.9V （锂电中值）
Vout ： 12.22V
Iout ： 1.2A
电感 L ： 22 μ H
Cin ： 100 μ F × 1
Cout ： 22 μ F × 2
fsw ： 1MHz

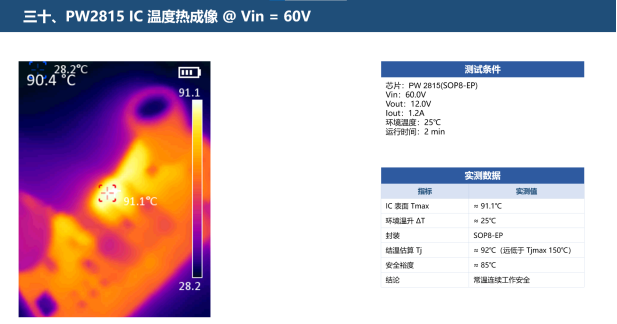

三十、 PW2815 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 2815(SOP8-EP)
Vin ： 60.0V
Vout ： 12.0V
Iout ： 1.2A
环境温度： 25 ℃
运行时间： 2 min

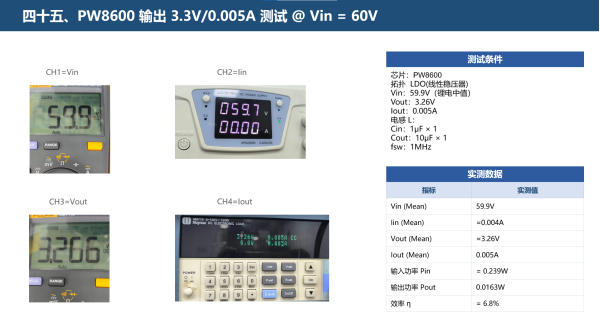

四十五、 PW8600 输出 3.3V/0.005A 测试 @ Vin = 60V
测试条件
芯片： PW8600
拓扑 LDO( 线性稳压器 )
Vin ： 59.9V （锂电中值）
Vout ： 3.26V
Iout ： 0.005A
电感 L ：
Cin ： 1 μ F × 1
Cout ： 10 μ F × 1
fsw ： 1MHz

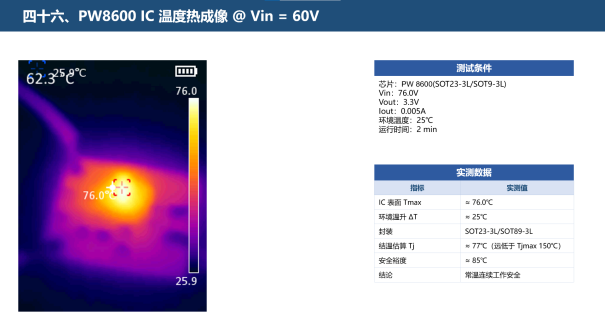

四十六、 PW8600 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 8600(SOT23-3L/SOT9-3L)
Vin ： 76.0V
Vout ： 3.3V
Iout ： 0.005A
环境温度： 25 ℃
运行时间： 2 min

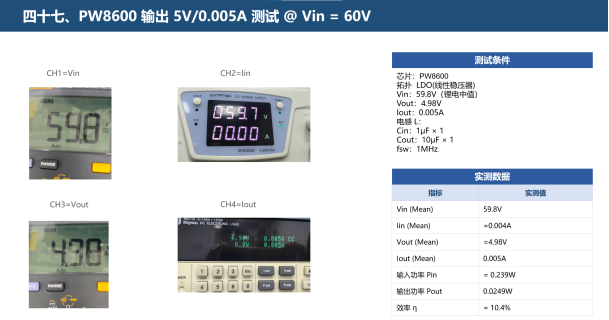

四十七、 PW8600 输出 5V/0.005A 测试 @ Vin = 60V
测试条件
芯片： PW8600
拓扑 LDO( 线性稳压器 )
Vin ： 59.8V （锂电中值）
Vout ： 4.98V
Iout ： 0.005A
电感 L ：
Cin ： 1 μ F × 1
Cout ： 10 μ F × 1
fsw ： 1MHz

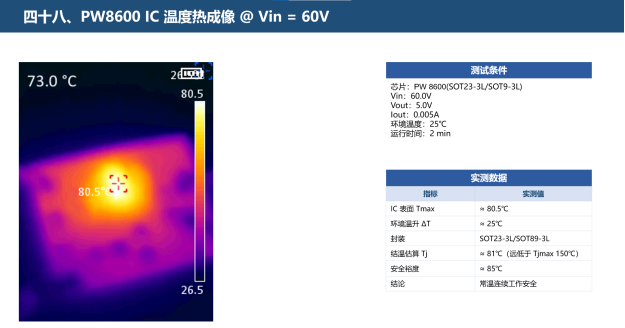

四十八、 PW8600 IC 温度热成像 @ Vin = 60V
测试条件
芯片： PW 8600(SOT23-3L/SOT9-3L)
Vin ： 60.0V
Vout ： 5.0V
Iout ： 0.005A
环境温度： 25 ℃
运行时间： 2 min
