OVP/OCP 过压过流保护芯片全系列产品介绍

平芯微从USB 端口限流到 60V 高压前端保护的完整选型方案

平芯微OVP/OCP 产品页覆盖纯 OCP 限流、纯 OVP 过压保护、 OVP+OCP 复合保护、反接与防倒灌、双向限流，以及内置 OVP 的锂电池充电芯片。产品输入范围从低压 USB 端口延伸到高压电源前端，输出电流覆盖约 1A 至 10A ，可用于 USB 接口、电子烟、可穿戴设备、车载设备、充电前端及服务器电源等场景。

一、OVP 与 OCP 分别解决什么问题

OVP （ Over-Voltage Protection ）用于监测输入电压。当输入电压超过设定阈值时，保护芯片关闭内部功率通道，隔离保护 后级系统。适合5V USB 等标准电源，外部可调阈值方案则适合多电压平台、车载电源和工业输入。

OCP （ Over-Current Protection ）用于监测负载电流。当输出短路或负载电流超过设定值时，芯片执行限流或关断或打嗝 。支持外部可调OCP ，可根据接口、电源能力和线材规格设置保护电流。

OVP 与 OCP 组合使用，可以同时处理 “ 电压过高 ” 和 “ 负载电流异常 ” 两类故障。部分型号还加入输入反接、防倒灌、过流锁存、双向限流、短路保护或 LDO 等功能，适合对电源路径安全性要求更高的产品。

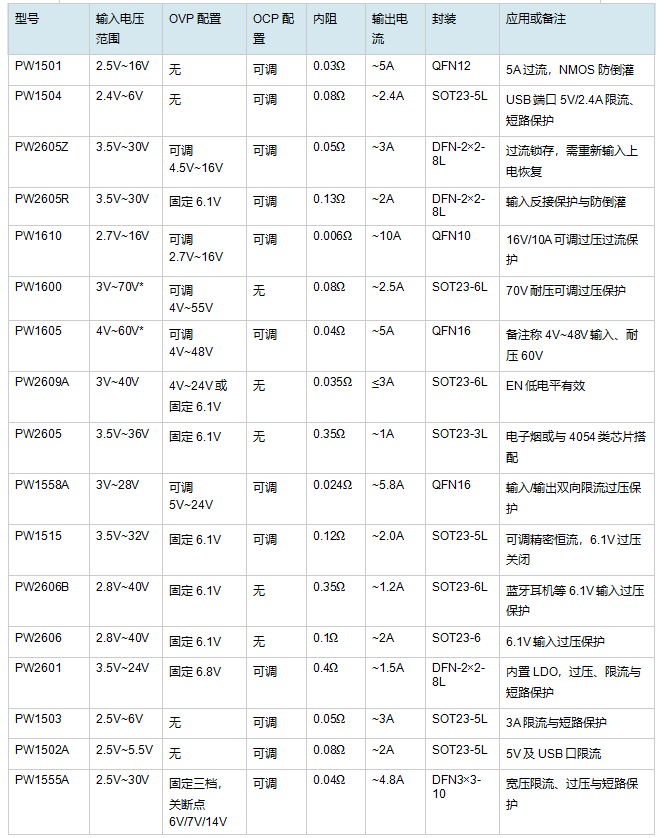

二、平芯微OVP/OCP 产品总表

三、纯OCP 限流保护系列

USB 和低压端口： PW1502A 、 PW1503 、 PW1504

PW1502A 、 PW1503 和 PW1504 主要面向低压端口限流与短路保护。三款产品输入范围分别覆盖 2.5V~5.5V 、 2.5V~6V 和 2.4V~6V ，标示输出电流范围约 2A 、 3A 和 2.4A ，封装均为 SOT23-5L 。

对于普通5V USB 口，可按目标电流选择：约 2A以下 使用PW1502A ，约 2.4A 使用 PW1504 ， 3A 使用 PW1503 。三款产品均支持可调 OCP ，适合 USB 输出、电源分配和负载短路保护。

中大电流与防倒灌：PW1501

PW1501 输入范围为 2.5V~16V ，内阻 0.03 Ω ，网页标示输出电流约 5A ，采用 QFN12 封装。该型号除可调 OCP 外，还注明采用 NMOS 实现防倒灌，适合需要较低通路损耗和反向电流控制的电源路径。

四、纯OVP 过压保护系列

固定6.1V 的小型保护方案

PW2605 采用 SOT23-3L 封装，固定 6.1V OVP ，输入范围 3.5V~36V ，网页标示约 1A 输出，适合电子烟或与 4054 类充电芯片搭配。 PW2606 和 PW2606B 同样采用固定 6.1V 过压关闭，输入范围 2.8V~40V ，网页标示电流分别约 2A 和 1.2A ，可用于蓝牙耳机及其他 5V 输入设备。

可调阈值与低内阻：PW2609A

PW2609A 输入范围 3V~40V ， OVP 可在 4V~24V 之间设置，也可采用固定 6.1V ，内阻 0.035 Ω ，网页标示输出电流不超过 3A ，采用 SOT23-6L 封装。该产品适合需要兼顾小封装、低通路损耗与可调保护阈值的车载、便携或充电前端设计。

官网同时列出PW2609 ，但其状态已标为停产，并明确建议改用 PW2609A 。新项目不应继续导入停产型号。

高压输入保护：PW1600

PW1600 采用 SOT23-6L 封装， OVP 可调范围 4V~55V ，内阻 0.08 Ω ，网页标示输出电流约 2.5A ，定位为 70V 耐压可调过压保护芯片。该型号适合高压热插拔、车载及宽压电源前端，但工作输入范围与耐压值必须按最新规格书再次确认。

五、OVP+OCP 复合保护系列

可调阈值与过流锁存：PW2605Z

PW2605Z 输入范围 3.5V~30V ， OVP 可调 4.5V~16V ， OCP 可调，内阻 0.05 Ω ，网页标示输出电流约 3A 。其过流保护采用锁存逻辑，故障后需要重新给输入上电才能恢复，适合希望过流故障被明确隔离、避免自动反复重启的系统。

反接保护和防倒灌：PW2605R

PW2605R 采用固定 6.1V OVP 与可调 OCP ，输入范围 3.5V~30V ，内阻 0.13 Ω ，网页标示输出电流约 2A 。它的特点是带输入反接保护和防倒灌功能，适合接线环境复杂、存在电源极性错误或反向电流风险的产品。

10A 大电流保护： PW1610

PW1610 输入范围 2.7V~16V ， OVP 可调 2.7V~16V ， OCP 可调，内阻仅 0.006 Ω ，网页标示输出电流约 10A ，采用 QFN10 封装。它适合低压大电流电源路径，如大功率 USB 供电、锂电池设备和高电流负载保护。

双向电源路径：PW1558A

PW1558A 输入范围 3V~28V ， OVP 可调 5V~24V ， OCP 可调，内阻 0.024 Ω ，网页标示输出电流约 5.8A 。其备注明确为输入 / 输出双向限流过压保护芯片，适合存在双向供电或角色切换需求的电源路径。

宽压大电流前端：PW1605

PW1605 支持可调 OVP 与可调 OCP ，内阻 0.04 Ω ，网页标示输出电流约 5A ，采用 QFN16 封装。页面备注为 4V~48V 输入范围、耐压 60V ，适用于中高压、大电流前端保护。由于页面参数栏另写 4V~60V ，工程设计应以正式规格书确认后的工作电压为准。

固定三档过压保护：PW1555 A

PW1555 A 输入范围2.5V~30V ，提供 3.3V 、 5V 和 12V 三档对应方案，网页列出的过压关断点为 6V 、 7V 和 14V ；同时支持可调 OCP ，内阻 0.04 Ω ，输出电流约 4.8A 。它适合希望用固定档位简化设计，同时需要限流与短路保护的宽压系统。

PW1515 采用固定 6.1V OVP 和可调 OCP ，输入范围 3.5V~32V ，网页注明可调输出精密恒流，约 2A 输出，适合充电前端的过压与恒流保护。

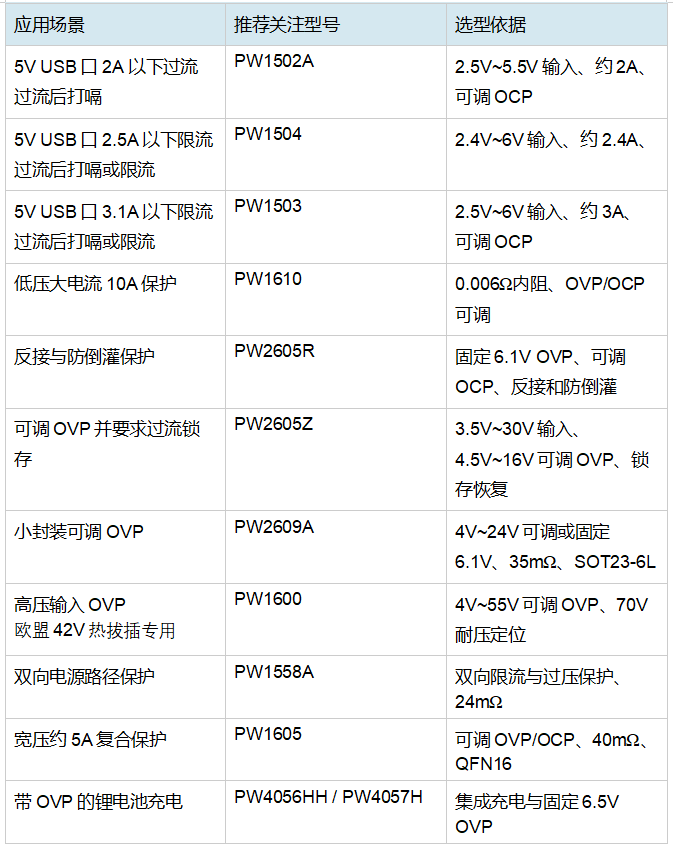

六 、 典型应用场景推荐
