PD 和 Q C 快充协议电压诱骗控制器
描述
PW6607是一颗USB 电源传输接收 SINK 端控制器芯片， PW6607可以从PD/QC 适配器电源请求 PW6606设定的电压。当连接USB 电源时， PD/QC协议自动通讯，完成PW6607设定的电压请求通讯，并输出通讯设定的电压。PW6606内置 PD 通讯模块 和 QC通讯，集成度高，外围简洁。
特征
- 支持外部电阻或设置诱骗通讯电压：
5V,9V,12V (QC)
- 支持PD3.0快充协议
- 高耐压芯片引脚
- 支持QC2.0快充协议
- 集成 USB C UFP 协议
- 支持 PD自动识别降压功能
- 封装形式: DFN8
应用
- 电动工具
- 无线充电器
- 路由器
- 小家电

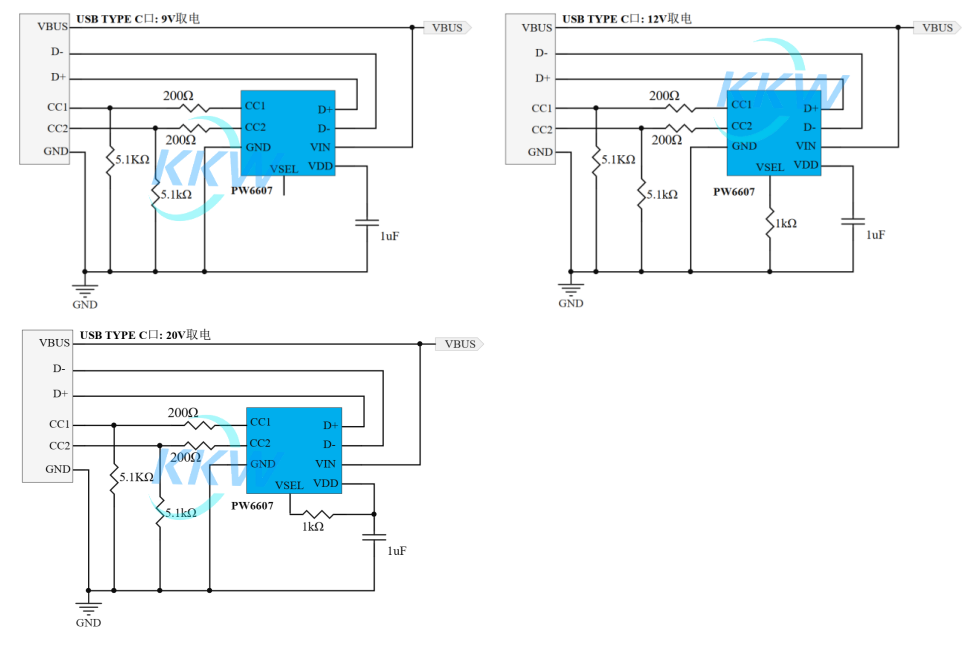

典型电路图

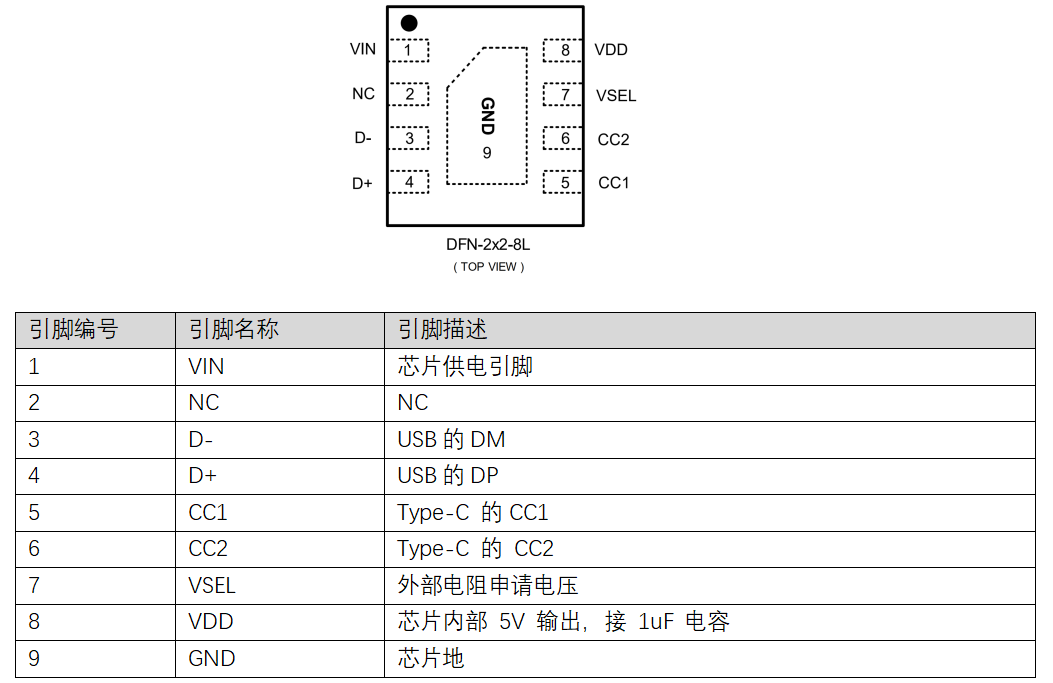

引脚分配/说明
功能概述
PD协议优先级高于QC协议，仅当PD诱骗异常或者前端不支持PD时，才会进行 QC诱骗。PD 握手会优先寻找适配设置电压的 PDO 挡位，当没有需要的挡位时，自动降低电压挡位诱骗 。诱骗电流为当前PDO挡位能够提供的最大电流。

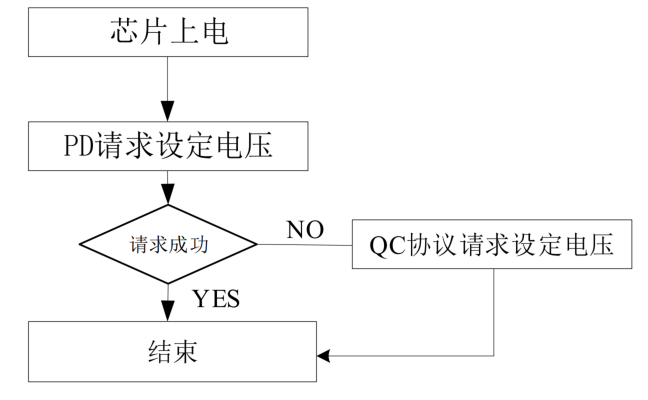

工作流程图
电压选择
VSEL 为电压选择档位（PD/QC），设定方式如下：
设定电压为 9V ： VSEL 悬空
设定电压 12V ： VSEL 通过 1K 下拉到 GND；
设定电压 20V（PD） ： VSEL 通过 1K 上拉到 VDD；
保护电路
CC 1和CC2 管脚串联 200R 电阻，可保护 VBUS 9V 意外短接到 CC 导致引脚内部损坏

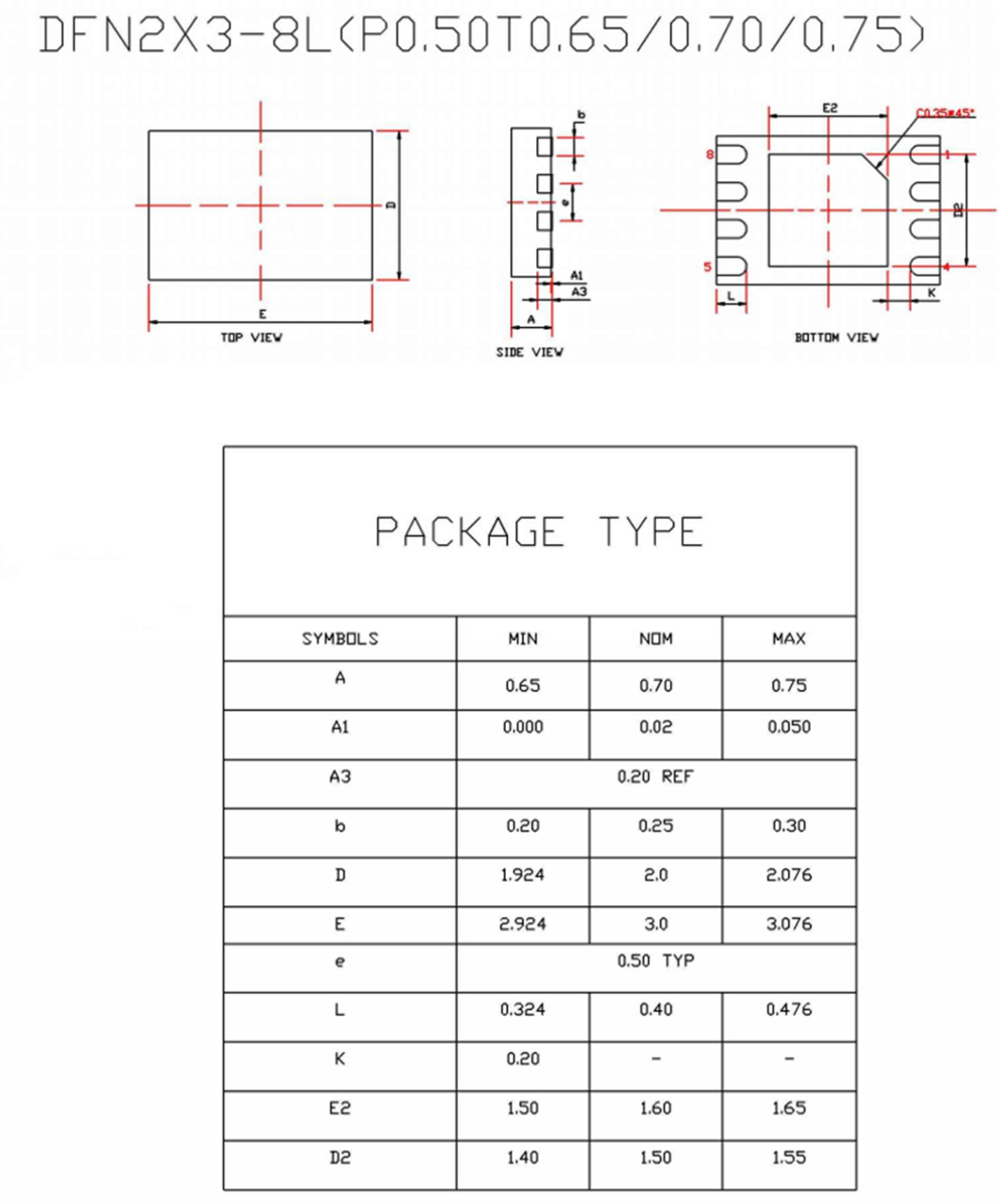

封装信息
- DFN8
