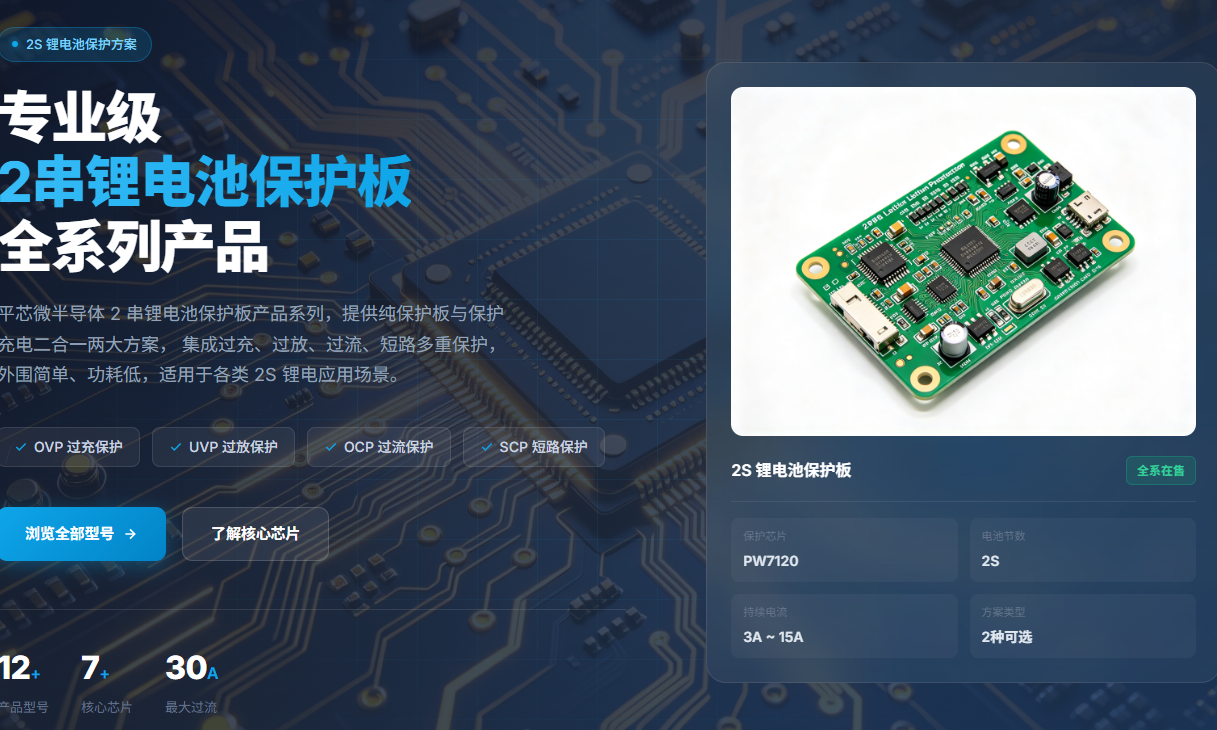

专业级 2 串锂电池保护板全系列产品
平芯微半导体 2 串锂电池保护板产品系列，提供纯保护板与保护充电二合一两大方案， 集成过充、过放、过流、短路多重保护，外围简单、功耗低，适用于各类 2S 锂电应用场景。
OVP 过充保护
UVP 过放保护
OCP 过流保护
SCP 短路保护
2S 锂电池保护板全系在售
保护芯片 PW7120
电池节数 2S
持续电流 3A ~ 15A
方案类型 2 种可选
12+ 产品型号
7+ 核心芯片
30A 最大过流

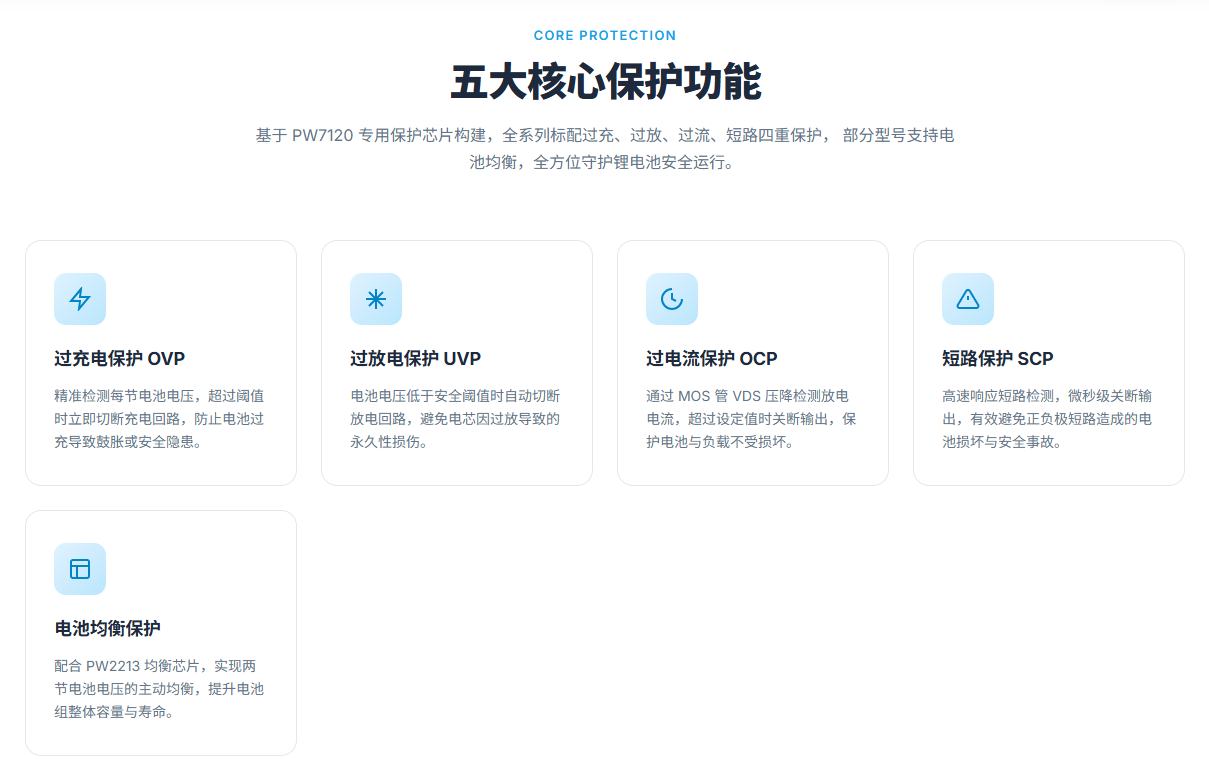

五大核心保护功能
基于 PW7120 专用保护芯片构建，全系列标配过充、过放、过流、短路四重保护， 部分型号支持电池均衡，全方位守护锂电池安全运行。
过充电保护 OVP
精准检测每节电池电压，超过阈值时立即切断充电回路，防止电池过充导致鼓胀或安全隐患。
过放电保护 UVP
电池电压低于安全阈值时自动切断放电回路，避免电芯因过放导致的永久性损伤。
过电流保护 OCP
通过 MOS 管 VDS 压降检测放电电流，超过设定值时关断输出，保护电池与负载不受损坏。
短路保护 SCP
高速响应短路检测，微秒级关断输出，有效避免正负极短路造成的电池损坏与安全事故。
电池均衡保护
配合 PW2213 均衡芯片，实现两节电池电压的主动均衡，提升电池组整体容量与寿命。

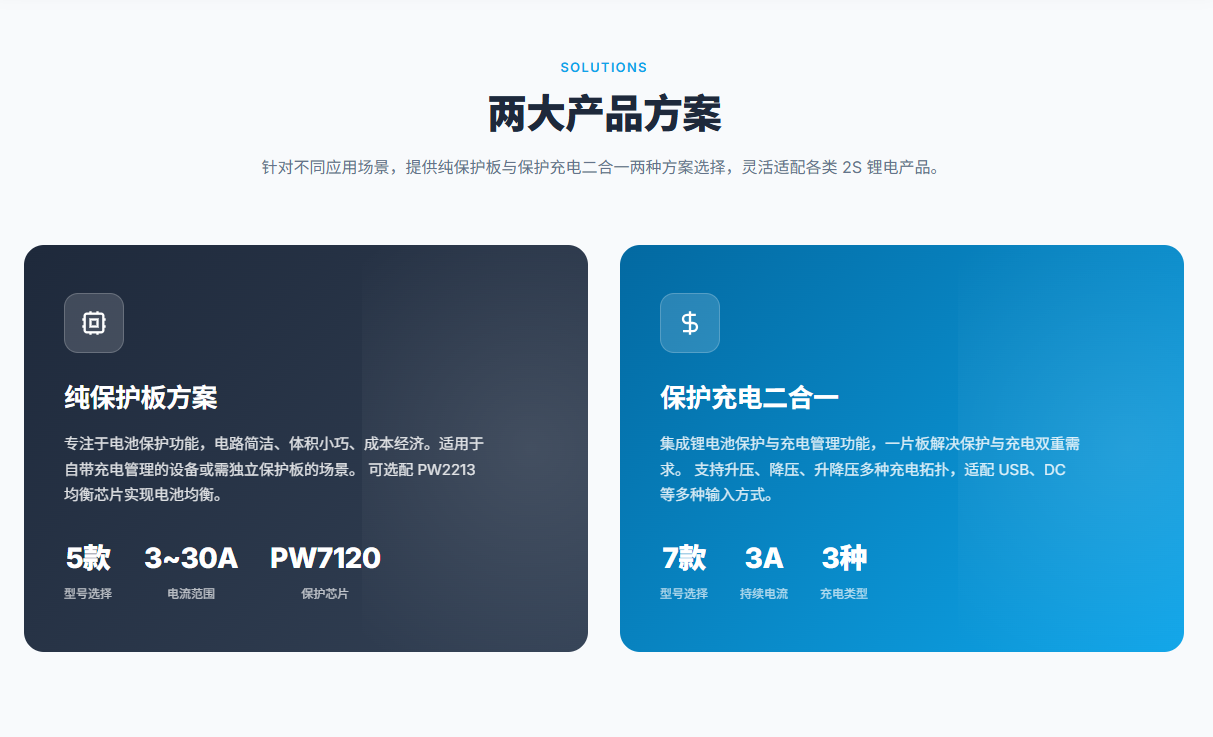

两大产品方案
针对不同应用场景，提供纯保护板与保护充电二合一两种方案选择，灵活适配各类 2S 锂电产品。
纯保护板方案
专注于电池保护功能，电路简洁、体积小巧、成本经济。适用于自带充电管理的设备或需独立保护板的场景。 可选配 PW2213 均衡芯片实现电池均衡。
5 款 型号选择
3~30A 电流范围
PW7120 保护芯片
保护充电二合一
集成锂电池保护与充电管理功能，一片板解决保护与充电双重需求。 支持升压、降压、升降压多种充电拓扑，适配 USB 、 DC 等多种输入方式。
7 款 型号选择
3A 持续电流
3 种 充电类型

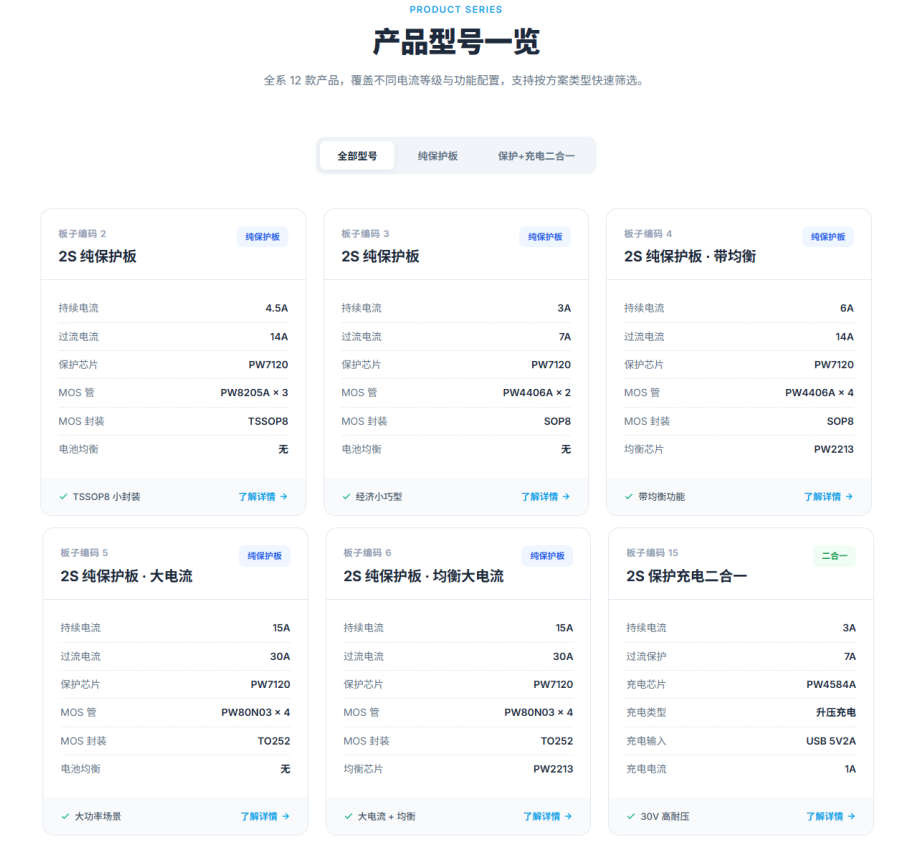

产品型号一览
全系 12 款产品，覆盖不同电流等级与功能配置，支持按方案类型快速筛选。
板子编码 2
2S 纯保护板
纯保护板
持续电流 4.5A
过流电流 14A
保护芯片 PW7120
MOS 管 PW8205A × 3
MOS 封装 TSSOP8
电池均衡无
板子编码 3
2S 纯保护板
纯保护板
持续电流 3A
过流电流 7A
保护芯片 PW7120
MOS 管 PW4406A × 2
MOS 封装 SOP8
电池均衡无
板子编码 4
2S 纯保护板 · 带均衡
纯保护板
持续电流 6A
过流电流 14A
保护芯片 PW7120
MOS 管 PW4406A × 4
MOS 封装 SOP8
均衡芯片 PW2213
板子编码 5
2S 纯保护板 · 大电流
纯保护板
持续电流 15A
过流电流 30A
保护芯片 PW7120
MOS 管 PW80N03 × 4
MOS 封装 TO252
电池均衡无
板子编码 6
2S 纯保护板 · 均衡大电流
纯保护板
持续电流 15A
过流电流 30A
保护芯片
PW7120
MOS
管
PW80N03
×
4
MOS
封装
TO252
均衡芯片
PW2213
板子编码
15
2S
保护充电二合一
二合一
持续电流
3A
过流保护
7A
充电芯片
PW4584A
充电类型升压充电
充电输入
USB 5V2A
充电电流
1A

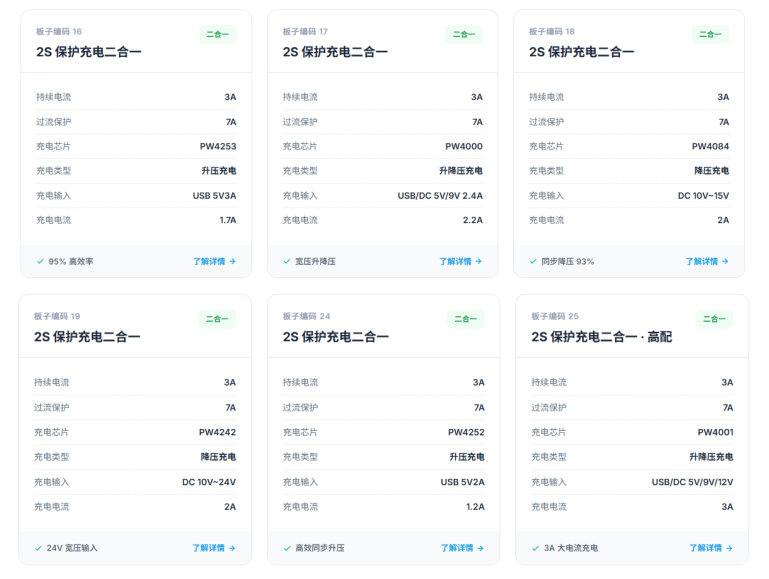

板子编码
16
2S
保护充电二合一
二合一
持续电流
3A
过流保护
7A
充电芯片
PW4253
充电类型升压充电
充电输入
USB 5V3A
充电电流
1.7A
板子编码
17
2S
保护充电二合一
二合一
持续电流
3A
过流保护
7A
充电芯片
PW4000
充电类型升降压充电
充电输入
USB/DC 5V/9V 2.4A
充电电流
2.2A
板子编码
18
2S
保护充电二合一
二合一
持续电流
3A
过流保护
7A
充电芯片
PW4084
充电类型降压充电
充电输入
DC 10V~15V
充电电流
2A
板子编码
19
2S
保护充电二合一
二合一
持续电流
3A
过流保护
7A
充电芯片
PW4242
充电类型降压充电
充电输入
DC 10V~24V
充电电流
2A
板子编码
24
2S
保护充电二合一
二合一
持续电流
3A
过流保护
7A
充电芯片
PW4252
充电类型升压充电
充电输入
USB 5V2A
充电电流
1.2A
板子编码
25
2S
保护充电二合一 · 高配
二合一
持续电流
3A
过流保护
7A
充电芯片
PW4001
充电类型升降压充电
充电输入
USB/DC 5V/9V/12V
充电电流
3A

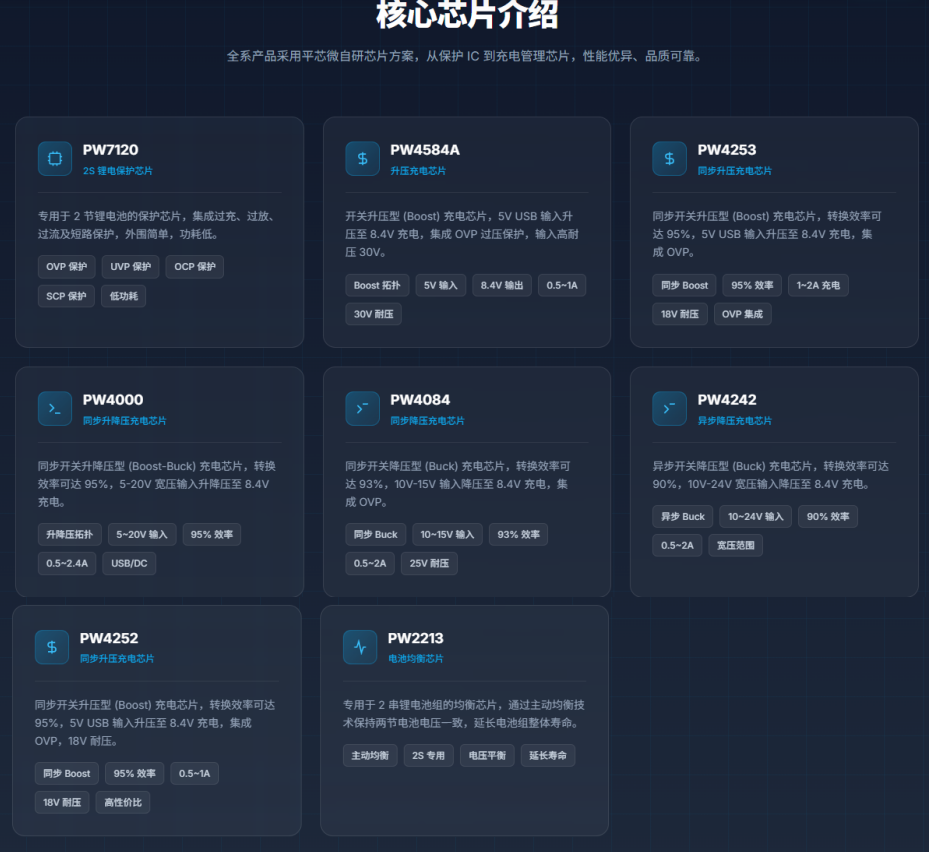

核心芯片介绍
全系产品采用平芯微自研芯片方案，从保护 IC
到充电管理芯片，性能优异、品质可靠。
PW7120
2S
锂电保护芯片
专用于
2
节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。
OVP
保护
UVP
保护
OCP
保护
SCP
保护低功耗
PW4584A
升压充电芯片
开关升压型
(Boost)
充电芯片，
5V USB
输入升压至
8.4V
充电，集成
OVP
过压保护，输入高耐压
30V
。
Boost
拓扑
5V
输入
8.4V
输出
0.5~1A30V
耐压
PW4253
同步升压充电芯片
同步开关升压型
(Boost)
充电芯片，转换效率可达
95%
，
5V USB
输入升压至
8.4V
充电，集成
OVP
。
同步
Boost95%
效率
1~2A
充电
18V
耐压
OVP
集成
PW4000
同步升降压充电芯片
同步开关升降压型
(Boost-Buck)
充电芯片，转换效率可达
95%
，
5-20V
宽压输入升降压至
8.4V
充电。
升降压拓扑
5~20V
输入
95%
效率
0.5~2.4AUSB/DC
PW4084
同步降压充电芯片
同步开关降压型
(Buck)
充电芯片，转换效率可达
93%
，
10V-15V
输入降压至
8.4V
充电，集成
OVP
。
同步
Buck10~15V
输入
93%
效率
0.5~2A25V
耐压
PW4242
异步降压充电芯片
异步开关降压型
(Buck)
充电芯片，转换效率可达
90%
，
10V-24V
宽压输入降压至
8.4V
充电。
异步
Buck10~24V
输入
90%
效率
0.5~2A
宽压范围
PW4252
同步升压充电芯片
同步开关升压型
(Boost)
充电芯片，转换效率可达
95%
，
5V USB
输入升压至
8.4V
充电，集成
OVP
，
18V
耐压。
同步
Boost95%
效率
0.5~1A18V
耐压高性价比
PW2213
电池均衡芯片
专用于
2
串锂电池组的均衡芯片，通过主动均衡技术保持两节电池电压一致，延长电池组整体寿命。
主动均衡
2S
专用电压平衡延长寿命
