CM1033三节锂电池保护IC

专用于三节可充电锂离子/锂聚合物电池组的保护IC，集多重保护于一体。芯片实时监测三节电池电压及充放电电流，当参数超过阈值时立即控制外围 MOS 关断，全方位保护电池安全。

高精度过充/过放保护

Pin-to-Pin兼容PW7126

宽电压3.5~25V

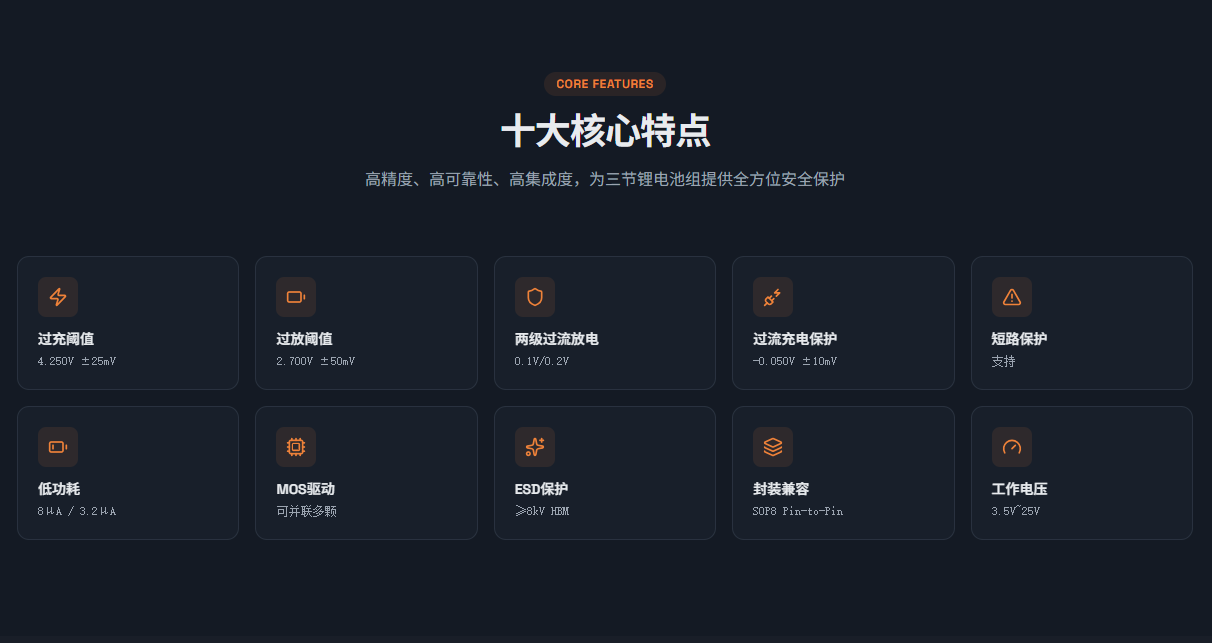

十大核心特点

高精度、高可靠性、高集成度，为三节锂电池组提供全方位安全保护

过充阈值 4.250V ±25mV

过放阈值 2.700V ±50mV

两级过流放电 0.1V/0.2V

过流充电保护 -0.050V ±10mV

短路保护 支持

低功耗 8μA / 3.2μA

MOS驱动 可并联多颗

ESD保护 ≥8kV HBM

封装兼容 SOP8 Pin-to-Pin

工作电压 3.5V~25V

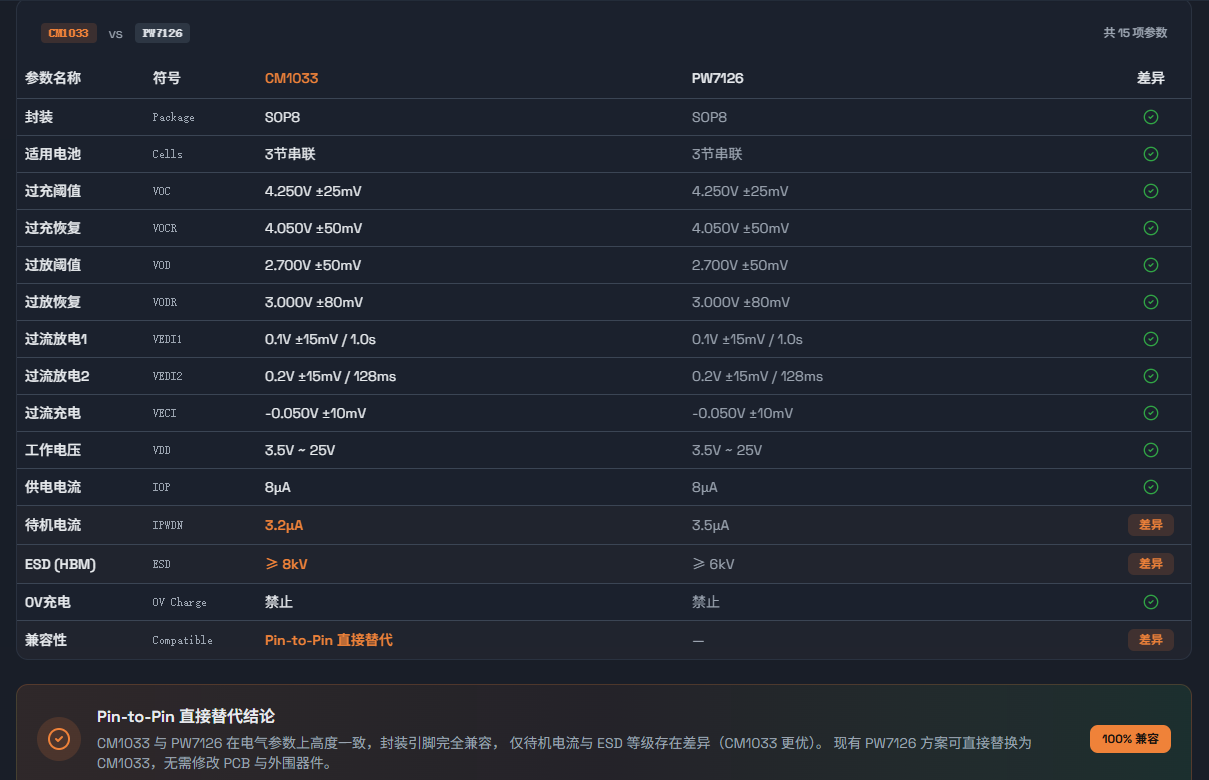

Pin-to-Pin 直接替代结论   100% 兼容

CM1033 与 PW7126 在电气参数上高度一致，封装引脚完全兼容， 仅待机电流与 ESD 等级存在差异（CM1033 更优）。 现有 PW7126 方案可直接替换为 CM1033，无需修改 PCB 与外围器件。

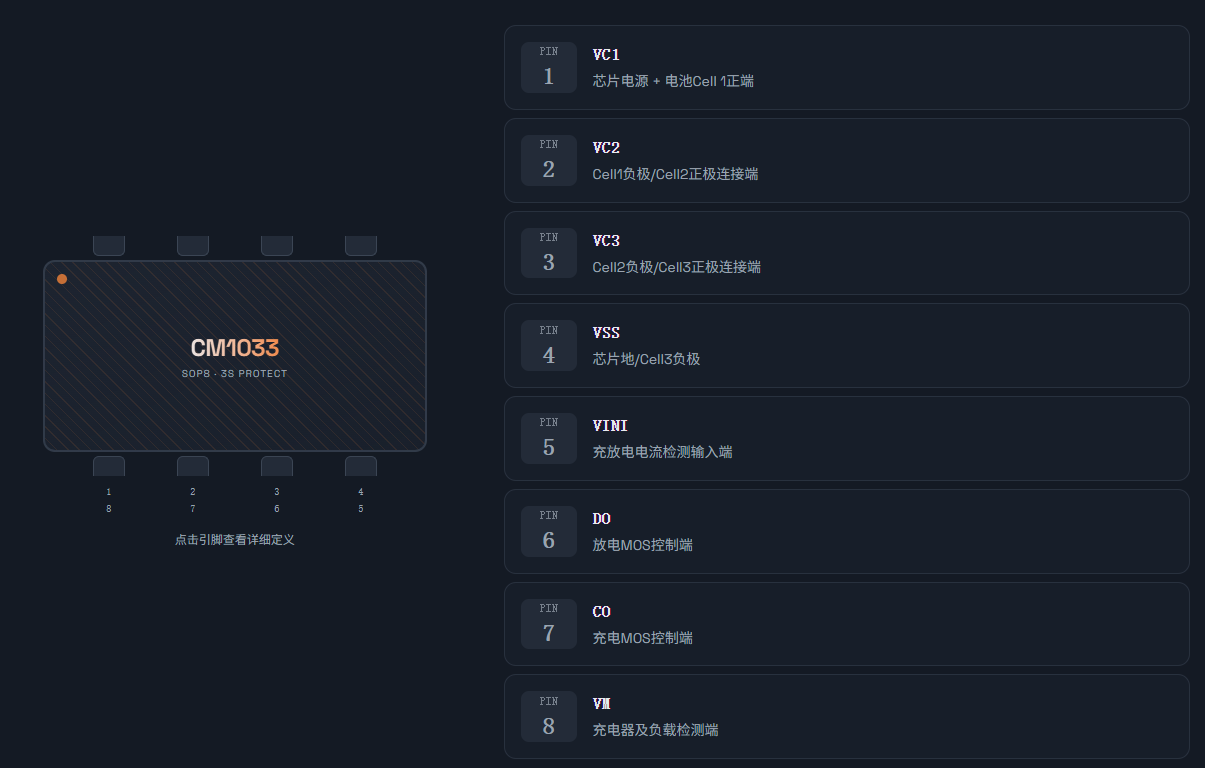

引脚定义

SOP8 标准封装，8 个引脚功能清晰，与 PW7126 完全共容

PIN1

VC1 芯片电源 + 电池Cell 1正端

PIN2

VC2 Cell1负极/Cell2正极连接端

PIN3

VC3 Cell2负极/Cell3正极连接端

PIN4

VSS 芯片地/Cell3负极

PIN5

VINI 充放电电流检测输入端

PIN6

DO 放电MOS控制端

PIN7

CO 充电MOS控制端

PIN8

VM 充电器及负载检测端

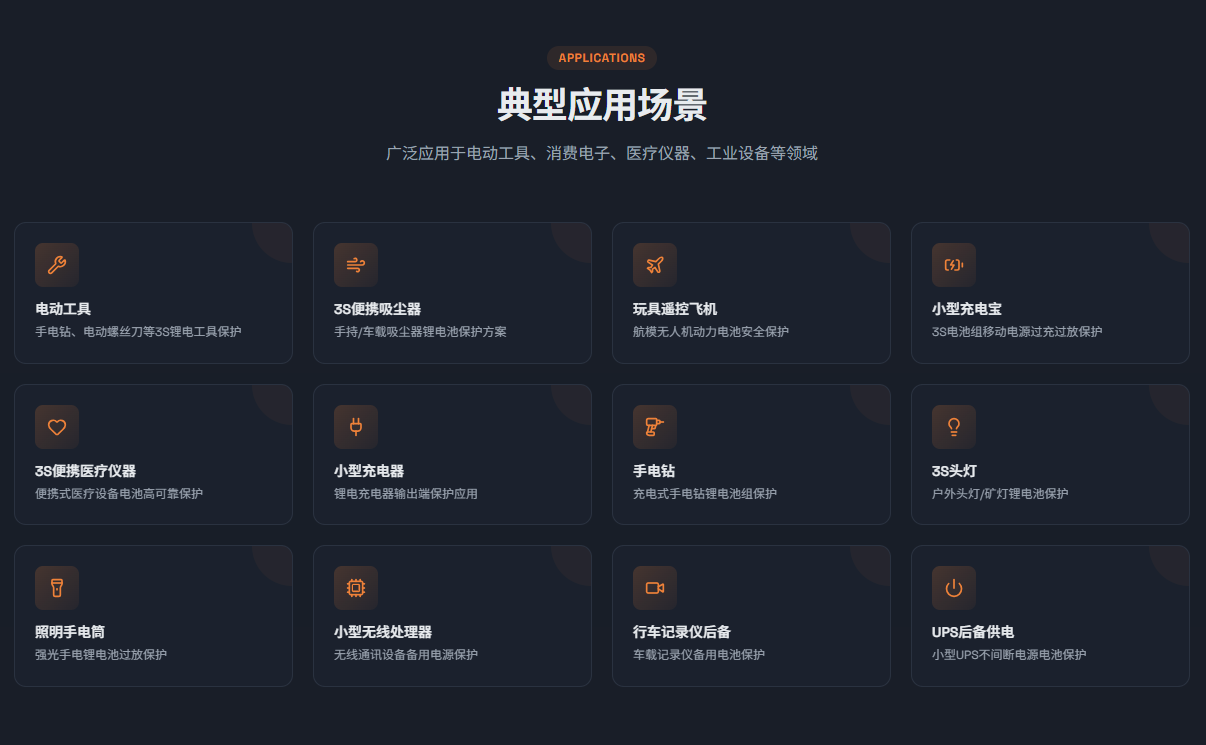

典型应用场景

广泛应用于电动工具、消费电子、医疗仪器、工业设备等领域

电动工具

手电钻、电动螺丝刀等3S锂电工具保护

3S便携吸尘器

手持/车载吸尘器锂电池保护方案

玩具遥控飞机

航模无人机动力电池安全保护

小型充电宝

3S电池组移动电源过充过放保护

3S便携医疗仪器

便携式医疗设备电池高可靠保护

小型充电器

锂电充电器输出端保护应用

手电钻

充电式手电钻锂电池组保护

3S头灯

户外头灯/矿灯锂电池保护

照明手电筒

强光手电锂电池过放保护

小型无线处理器

无线通讯设备备用电源保护

行车记录仪后备

车载记录仪备用电池保护

UPS后备供电

小型UPS不间断电源电池保护

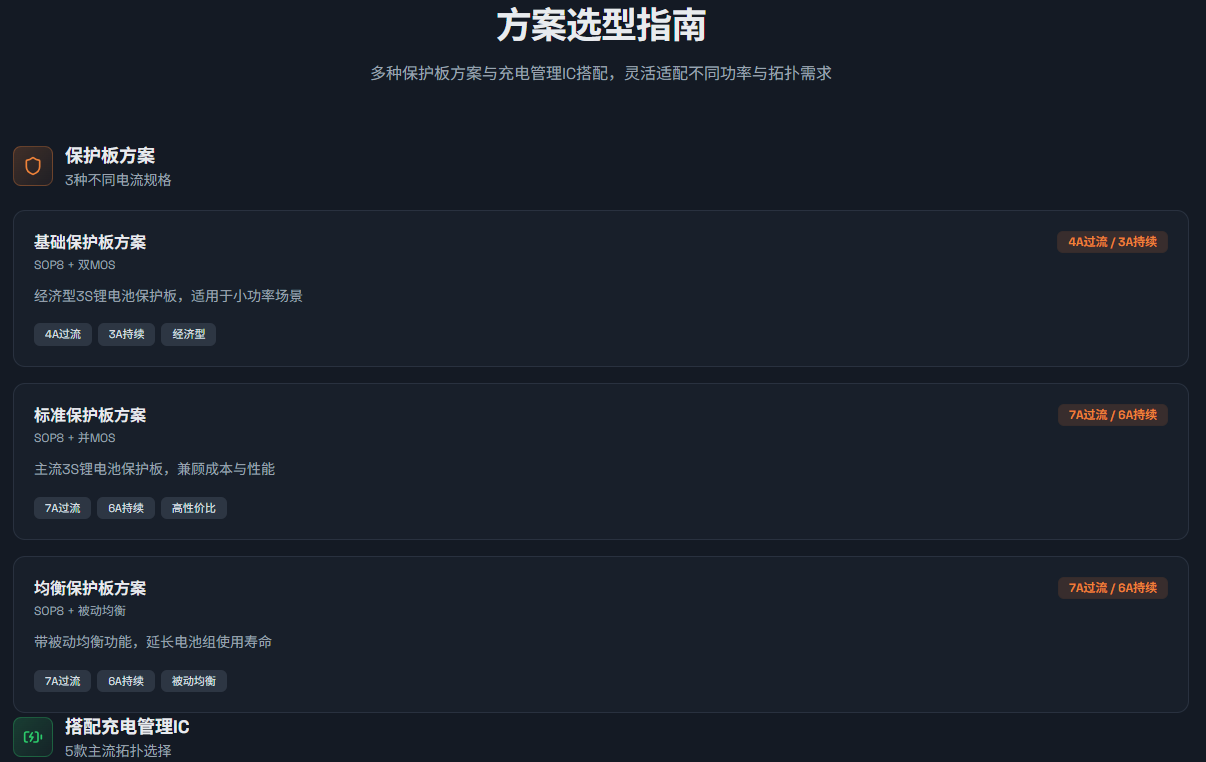

方案选型指南

多种保护板方案与充电管理IC搭配，灵活适配不同功率与拓扑需求

保护板方案  3种不同电流规格

基础保护板方案   4A过流 / 3A持续

SOP8 + 双MOS

经济型3S锂电池保护板，适用于小功率场景

4A过流 3A持续 经济型

标准保护板方案   7A过流 / 6A持续

SOP8 + 并MOS

主流3S锂电池保护板，兼顾成本与性能

7A过流 6A持续 高性价比

均衡保护板方案   7A过流 / 6A持续

SOP8 + 被动均衡

带被动均衡功能，延长电池组使用寿命

7A过流 6A持续 被动均衡

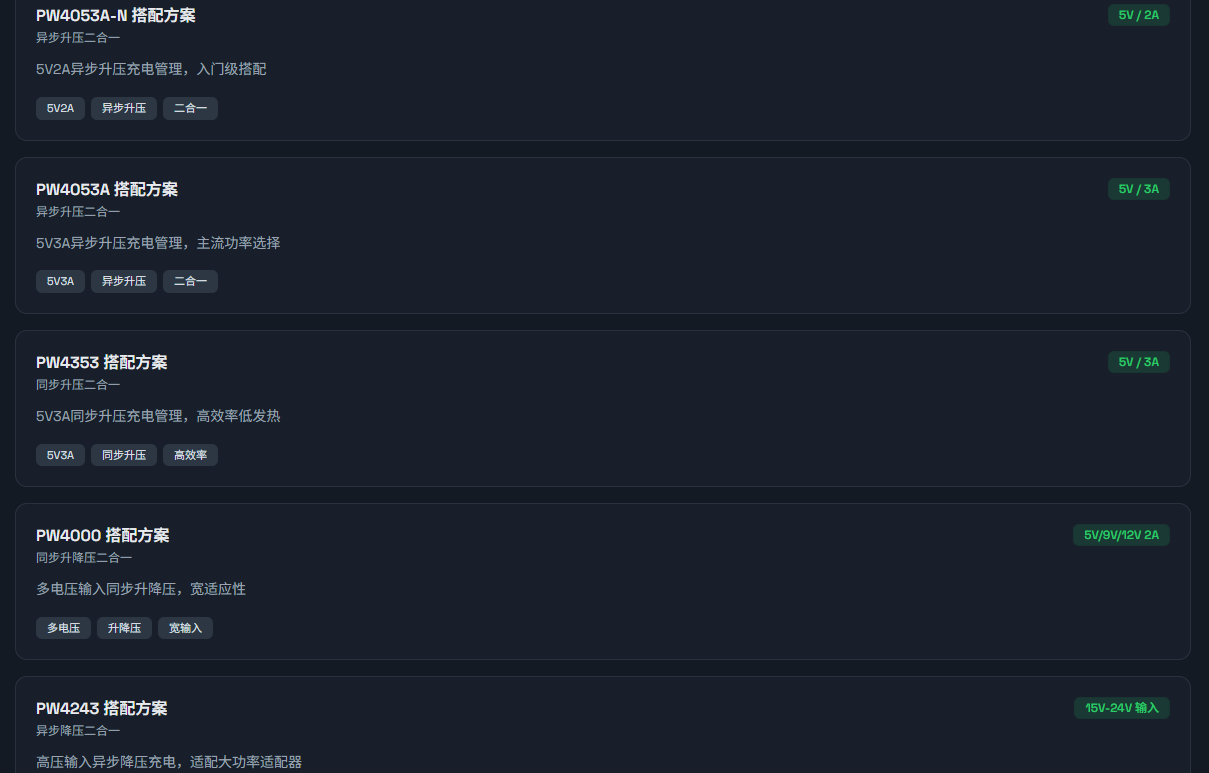

搭配充电管理IC 5款主流拓扑选择

PW4053A-N 搭配方案   5V / 2A

异步升压二合一

5V2A异步升压充电管理，入门级搭配

5V2A 异步升压 二合一

PW4053A搭配方案   5V / 3A

异步升压二合一

5V3A异步升压充电管理，主流功率选择

5V3A 异步升压 二合一

PW4353搭配方案  5V / 3A

同步升压二合一

5V3A同步升压充电管理，高效率低发热

5V3A 同步升压 高效率

PW4000 搭配方案   5V/9V/12V 2A

同步升降压二合一

多电压输入同步升降压，宽适应性

多电压 升降压 宽输入

PW4243搭配方案   15V-24V 输入

异步降压二合一

高压输入异步降压充电，适配大功率适配器

15-24V 异步降压 大功率
