USB
过流保护芯片
选型助手
覆盖 PW1502A / PW1515 / PW1503 / PW1504 / PW1610 / PW1558A / PW1605 七款主流芯片。按场景或参数快速选型，内置限流电阻计算器与设计参考。
场景选型 8 大应用场景一键推荐
参数筛选 电压 / 电流 /OVP 多条件筛选

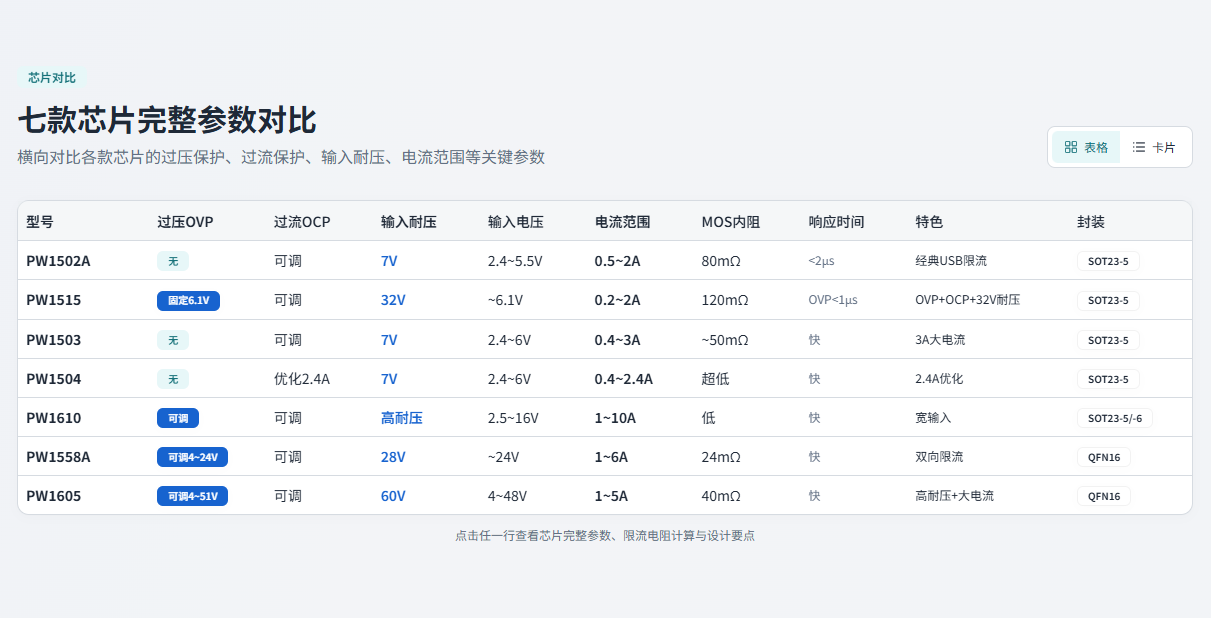

参数对比 7 款芯片完整参数横向对比

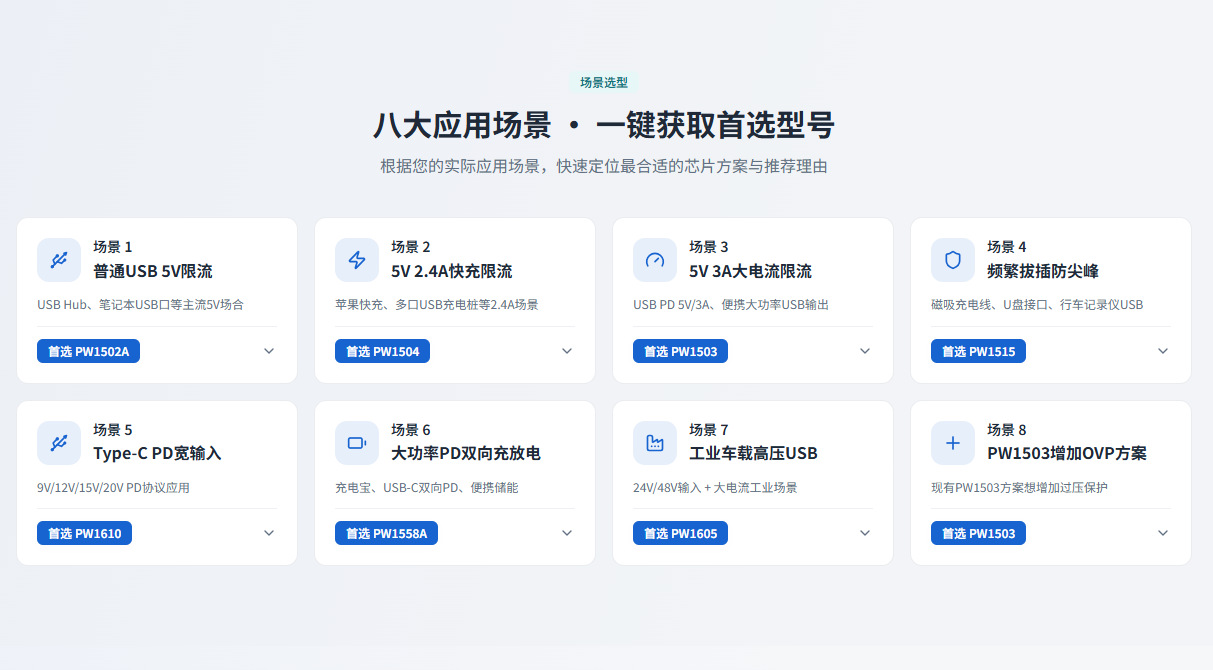

八大应用场景 · 一键获取首选型号
根据您的实际应用场景，快速定位最合适的芯片方案与推荐理由
场景 1
普通USB 5V 限流
USB Hub 、笔记本 USB 口等主流 5V 场合
首选 PW1502A
首选方案
PW1502A
80m Ω低内阻、可调 0.5~2A 、 SOT23-5 经典方案、成本最低
场景 2
5V 2.4A 快充限流
苹果快充、多口 USB 充电桩等 2.4A 场景
首选 PW1504
首选方案
PW1504
针对 2.4A 优化、内阻更低、发热更小
备选方案
PW1503
3A 旗舰版，余量更充足
场景 3
5V 3A 大电流限流
USB PD 5V/3A 、便携大功率 USB 输出
首选 PW1503
首选方案
PW1503
3A 大电流、超低 RDS(ON) 、 SOT23-5 封装
场景 4
频繁拔插防尖峰
磁吸充电线、 U 盘接口、行车记录仪 USB
首选 PW1515
首选方案
PW1515
OVP 6.1V + 可调 OCP + 32V 耐压 + 恒流工作模式
场景 5
Type-C PD 宽输入
9V/12V/15V/20V PD 协议应用
首选 PW1610
首选方案
PW1610
宽输入耐压、可调限流、集成过温保护
场景 6
大功率PD 双向充放电
充电宝、 USB-C 双向 PD 、便携储能
首选 PW1558A
首选方案
PW1558A
双向限流 1~6A 、可调 OVP 4~24V + 28V 耐压 + QFN16
场景 7
工业车载高压USB
24V/48V 输入 + 大电流工业场景
首选 PW1605
首选方案
PW1605
60V 耐压、 4~48V 宽输入、可调 OVP 4~51V + QFN16
场景 8
PW1503 增加 OVP 方案
现有 PW1503 方案想增加过压保护
首选 PW1503
首选方案
PW1503 + PW2609A
输入端串 PW2609A （ 3A/ 可调 OVP 4~24V/40V 耐压），组成 OVP+OCP 完整前端保护

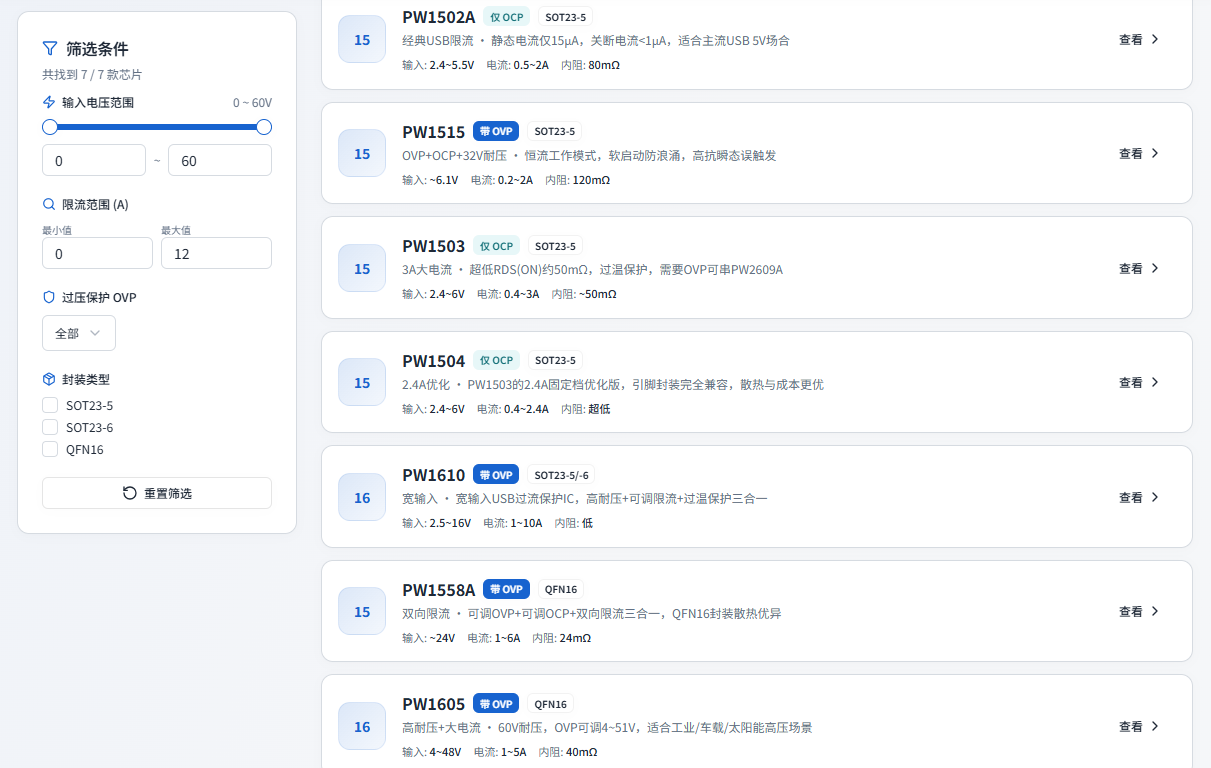

按电气参数筛选芯片
根据输入电压、限流范围、过压保护需求、封装类型等条件，精准匹配最合适的芯片型号
PW1502A 仅 OCP SOT23-5
经典 USB 限流 · 静态电流仅 15 μ A ，关断电流 <1 μ A ，适合主流 USB 5V 场合
输入 : 2.4~5.5V 电流 : 0.5~2A 内阻 : 80m Ω
PW1515 带 OVP SOT23-5
OVP+OCP+32V 耐压 · 恒流工作模式，软启动防浪涌，高抗瞬态误触发
输入 : ~6.1V 电流 : 0.2~2A 内阻 : 120m Ω
PW1503 仅 OCP SOT23-5
3A 大电流 · 超低 RDS(ON) 约 50m Ω，过温保护，需要 OVP 可串 PW2609A
输入 : 2.4~6V 电流 : 0.4~3A 内阻 : ~50m Ω
PW1504 仅 OCP SOT23-5
2.4A 优化 · PW1503 的 2.4A 固定档优化版，引脚封装完全兼容，散热与成本更优
输入 : 2.4~6V 电流 : 0.4~2.4A 内阻 : 超低
PW1610 带 OVP SOT23-5/-6
宽输入 · 宽输入 USB 过流保护 IC ，高耐压 + 可调限流 + 过温保护三合一
输入 : 2.5~16V 电流 : 1~10A 内阻 : 低
PW1558A 带 OVP QFN16
双向限流 · 可调 OVP+ 可调 OCP+ 双向限流三合一， QFN16 封装散热优异
输入 : ~24V 电流 : 1~6A 内阻 : 24m Ω
PW1605 带 OVP QFN16
高耐压 + 大电流 · 60V 耐压， OVP 可调 4~51V ，适合工业 / 车载 / 太阳能高压场景
输入 : 4~48V 电流 : 1~5A 内阻 : 40m Ω

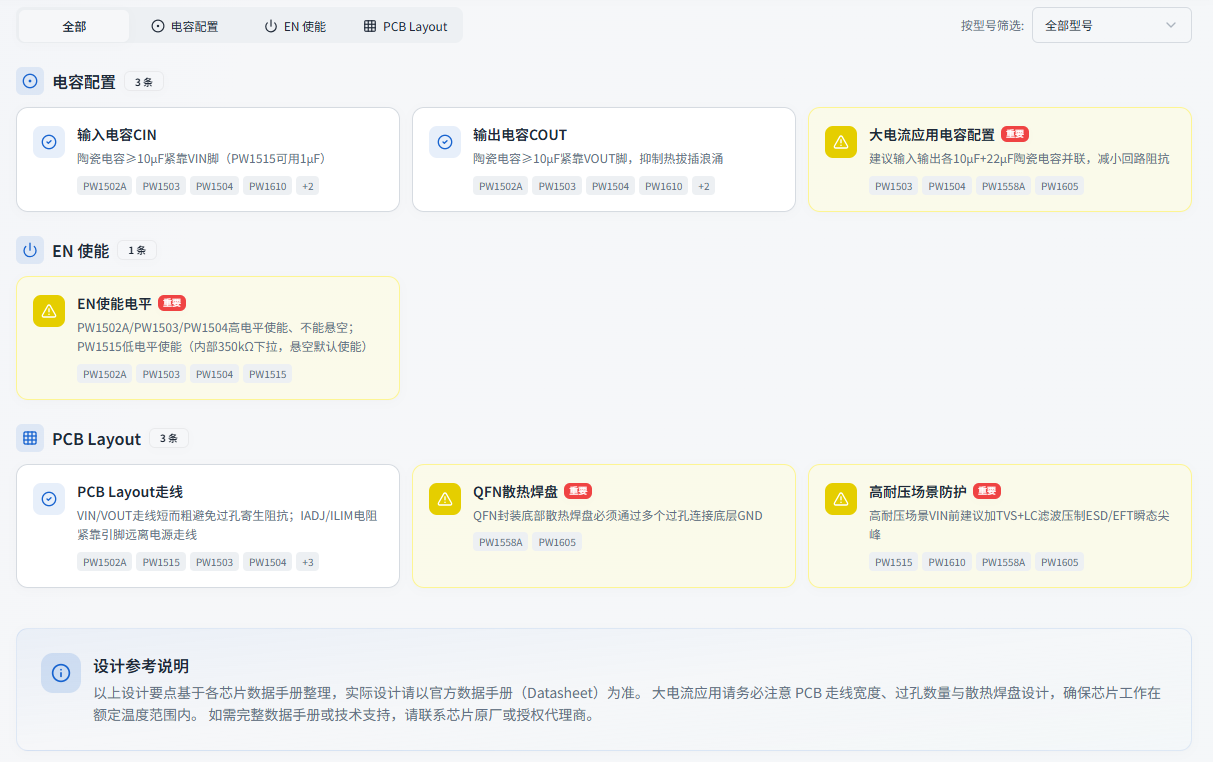

电路设计通用要点
电容配置、 EN 使能、 PCB Layout 等设计注意事项，助您快速完成电路设计
电容配置 3 条
输入电容CIN
陶瓷电容 ≥ 10 μ F 紧靠 VIN 脚（ PW1515 可用 1 μ F ）
PW1502A PW1503 PW1504 PW1610+2
输出电容COUT
陶瓷电容 ≥ 10 μ F 紧靠 VOUT 脚，抑制热拔插浪涌
PW1502A PW1503 PW1504 PW1610+2
大电流应用电容配置 重要
建议输入输出各 10 μ F+22 μ F 陶瓷电容并联，减小回路阻抗
PW1503 PW1504 PW1558A PW1605
EN 使能 1 条
EN 使能电平 重要
PW1502A/PW1503/PW1504 高电平使能、不能悬空； PW1515 低电平使能（内部 350k Ω下拉，悬空默认使能）
PW1502A PW1503 PW1504 PW1515
PCB Layout 3 条
PCB Layout 走线
VIN/VOUT 走线短而粗避免过孔寄生阻抗； IADJ/ILIM 电阻紧靠引脚远离电源走线
PW1502A PW1515 PW1503 PW1504+3
QFN 散热焊盘 重要
QFN 封装底部散热焊盘必须通过多个过孔连接底层 GND
PW1558A PW1605
高耐压场景防护 重要
高耐压场景 VIN 前建议加 TVS+LC 滤波压制 ESD/EFT 瞬态尖峰
PW1515 PW1610 PW1558A PW1605
设计参考说明
以上设计要点基于各芯片数据手册整理，实际设计请以官方数据手册（ Datasheet ）为准。 大电流应用请务必注意 PCB 走线宽度、过孔数量与散热焊盘设计，确保芯片工作在额定温度范围内。 如需完整数据手册或技术支持，请联系芯片原厂或授权代理商。
