3.7V 锂电池升压 9V/12V 芯片选型指南

相较于常规 3.7V 升压 5V 场景， 9V/12V 输出的升压比更大、开关 MOS 承受电压更高、对芯片耐压和电流能力要求显著提升。平芯微形成以PW5300、PW5300A、PW5012 三款升压 IC 为主的完整产品线，覆盖 0.5A ～ 1.5A 全场景。

3 款 升压 IC 型号

0.5~1.5A 输出电流覆盖

9~12V 典型输出电压

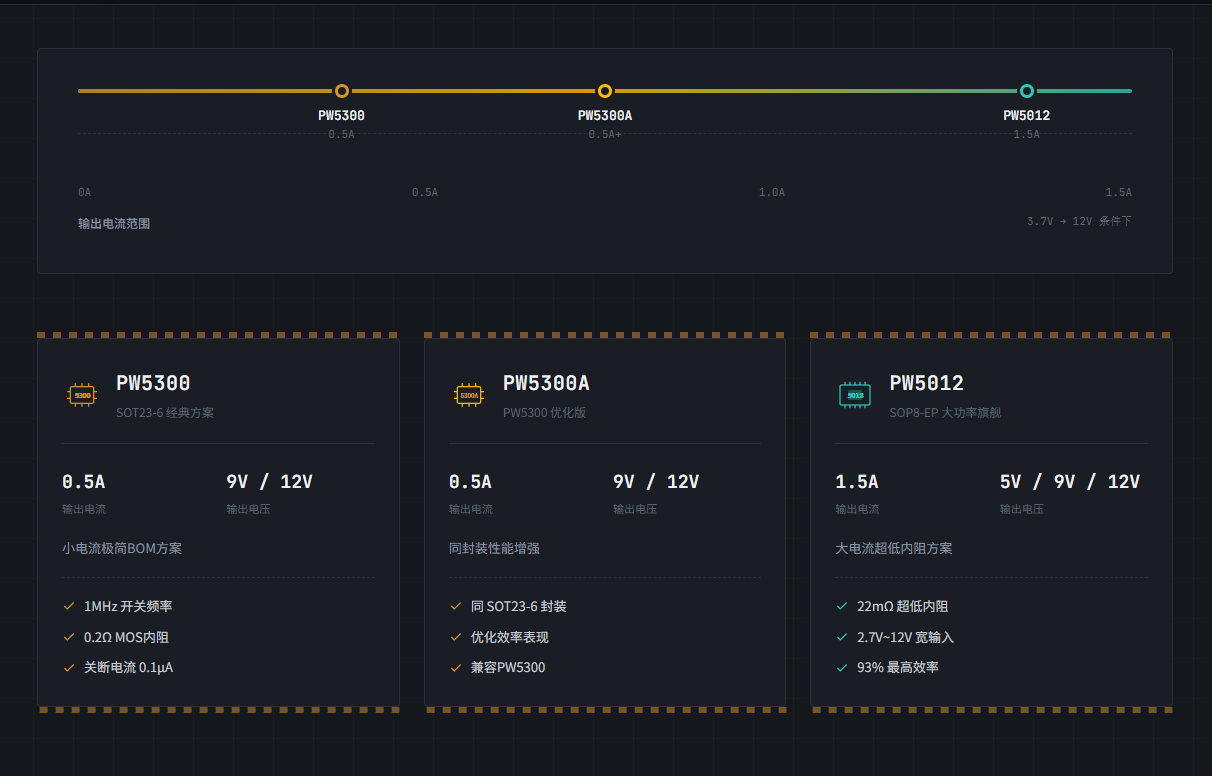

产品线概览

三款升压 IC · 覆盖全场景

平芯微半导体针对 3.7V 锂电池升压 9V/12V 的细分需求，形成完整的升压转换器产品线，从小电流 0.5A 到大电流 1.5A ，为不同应用场景提供精准方案。

PW5300

SOT23-6 经典方案

0.5A输出电流

9V / 12V输出电压

小电流极简 BOM 方案

1MHz 开关频率

0.2 Ω MOS 内阻

关断电流 0.1 μ A

PW5300A

PW5300 优化版

0.5A输出电流

9V / 12V输出电压

同封装性能增强

同 SOT23-6 封装

优化效率表现

兼容 PW5300

PW5012

SOP8-EP 大功率旗舰

1.5A输出电流

5V / 9V / 12V输出电压

大电流超低内阻方案

22m Ω 超低内阻

2.7V~12V 宽输入

93% 最高效率

产品详情

两款主力方案 · 精准定位

从小电流极简方案到大电流旗舰方案，详细参数、核心特性与适用场景一应俱全。

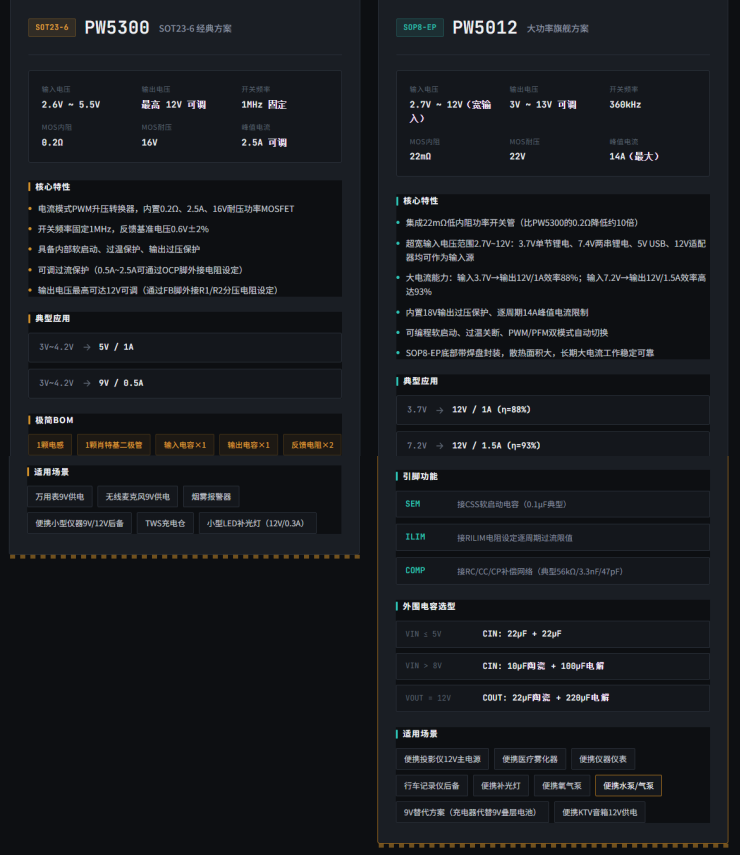

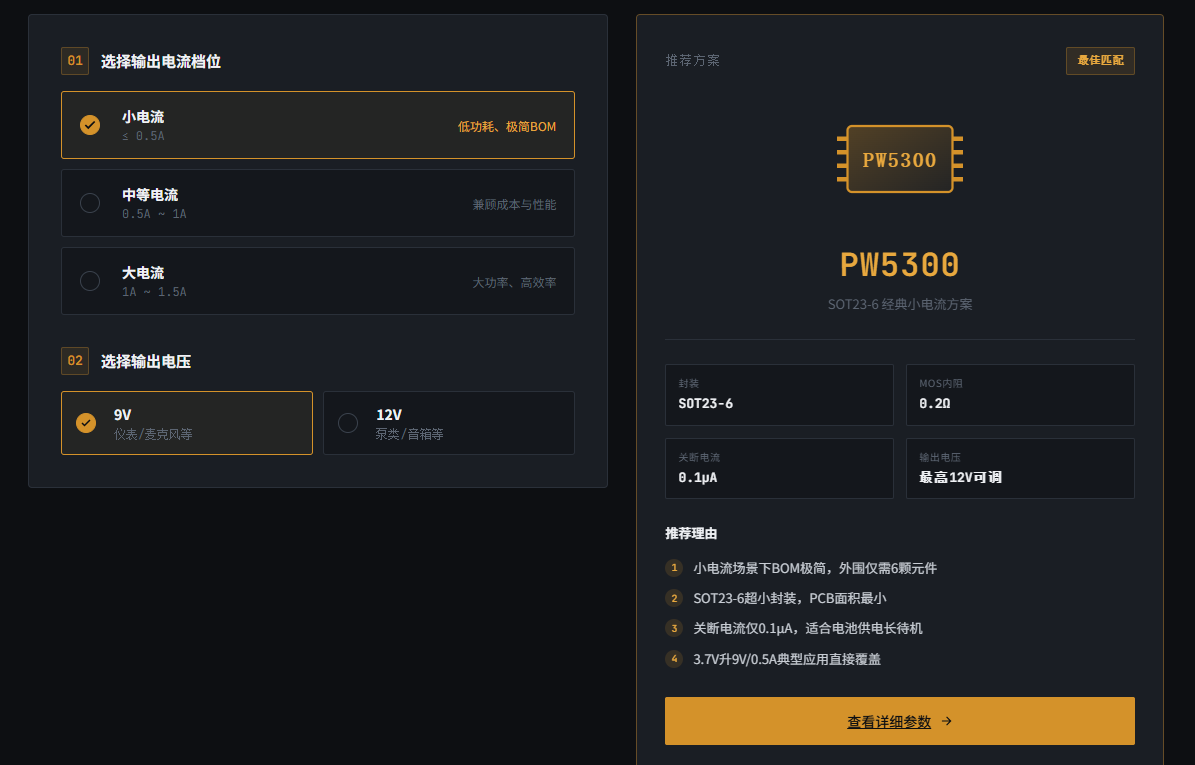

PW5300 SOT23-6 经典方案

输入电压2.6V ~ 5.5V

输出电压 最高 12V 可调

开关频率1MHz 固定

MOS 内阻0.2Ω

MOS 耐压16V

峰值电流2.5A 可调

核心特性

电流模式 PWM 升压转换器，内置 0.2 Ω、 2.5A 、 16V 耐压功率 MOSFET

开关频率固定 1MHz ，反馈基准电压 0.6V ± 2%

具备内部软启动、过温保护、输出过压保护

可调过流保护（ 0.5A~2.5A 可通过 OCP 脚外接电阻设定）

输出电压最高可达 12V 可调（通过 FB 脚外接 R1/R2 分压电阻设定）

典型应用

3V~4.2V5V / 1A

3V~4.2V9V / 0.5A

极简BOM

1 颗电感 1 颗肖特基二极管输入电容× 1 输出电容× 1 反馈电阻× 2

适用场景

万用表 9V 供电 无线麦克风 9V 供电 烟雾报警器 便携小型仪器 9V/12V 后备 TWS 充电仓 小型 LED 补光灯（ 12V/0.3A ）

PW5012 大功率旗舰方案

输入电压2.7V ~ 12V （宽输入）

输出电压3V ~ 13V 可调

开关频率360kHz

MOS 内阻22mΩ

MOS 耐压22V

峰值电流14A （最大）

核心特性

集成 22m Ω低内阻功率开关管（比 PW5300 的 0.2 Ω降低约 10 倍）

超宽输入电压范围 2.7V~12V ： 3.7V 单节锂电、 7.4V 两串锂电、 5V USB 、 12V 适配器均可作为输入源

大电流能力：输入 3.7V →输出 12V/1A 效率 88% ；输入 7.2V →输出 12V/1.5A 效率高达 93%

内置 18V 输出过压保护、逐周期 14A 峰值电流限制

可编程软启动、过温关断、 PWM/PFM 双模式自动切换

SOP8-EP 底部带焊盘封装，散热面积大，长期大电流工作稳定可靠

典型应用

3.7V12V / 1A (η=88%)

7.2V12V / 1.5A (η=93%)

引脚功能

SEM 接 CSS 软启动电容（ 0.1 μ F 典型）

ILIM 接 RILIM 电阻设定逐周期过流限值

COMP 接 RC/CC/CP 补偿网络（典型 56k Ω /3.3nF/47pF ）

外围电容选型

VIN ≤ 5VCIN: 22μF + 22μF

VIN > 8VCIN: 10μF 陶瓷 + 100μF 电解

VOUT = 12VCOUT: 22μF 陶瓷 + 220μF 电解

适用场景

便携投影仪 12V 主电源 便携医疗雾化器 便携仪器仪表 行车记录仪后备 便携补光灯  便携氧气泵 便携水泵 / 气泵 9V 替代方案（充电器代替 9V 叠层电池） 便携 KTV 音箱 12V 供电

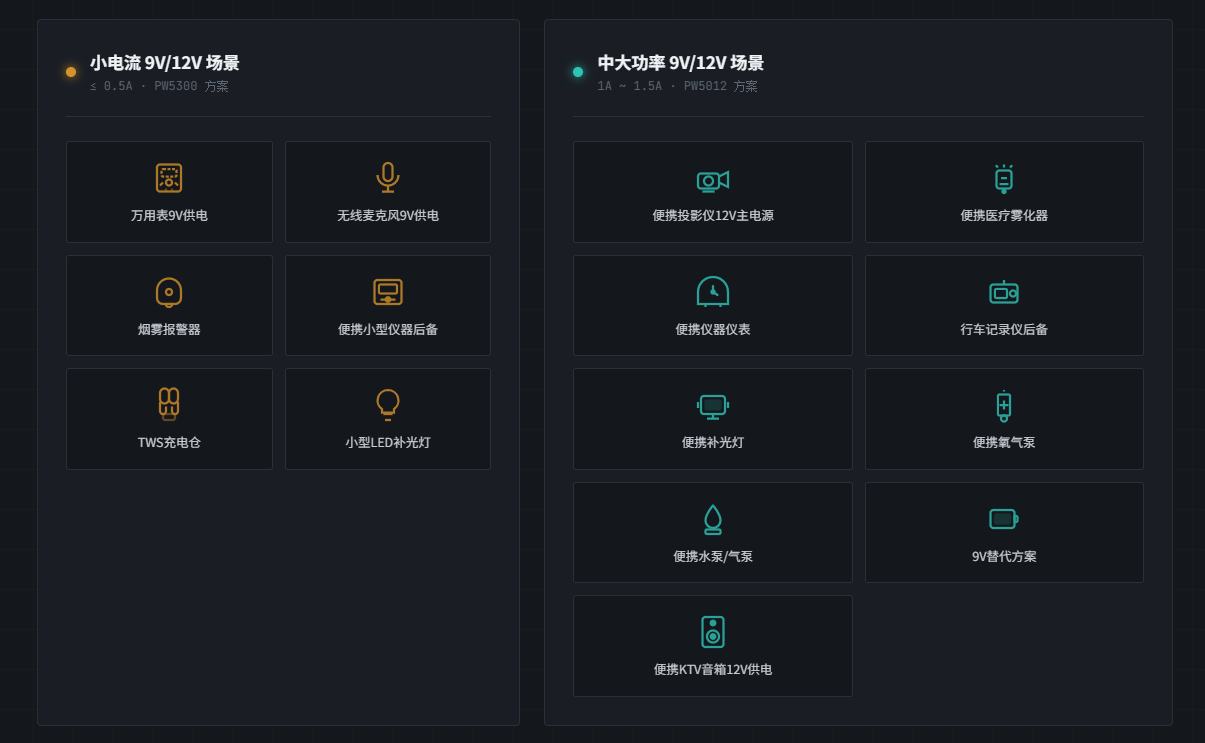

应用场景

覆盖全场景 · 从小功率到大功率

平芯微升压方案广泛应用于各类便携设备与工业场景，从低功耗仪表到大功率动力系统均有成熟方案。

小电流 9V/12V 场景

≤ 0.5A · PW5300 方案

万用表 9V 供电

无线麦克风 9V 供电

烟雾报警器

便携小型仪器后备

TWS 充电仓

小型 LED 补光灯

中大功率 9V/12V 场景

1A ~ 1.5A · PW5012 方案

便携投影仪 12V 主电源

便携医疗雾化器

便携仪器仪表

行车记录仪后备

便携补光灯

便携氧气泵

便携水泵 / 气泵

9V 替代方案

便携 KTV 音箱 12V 供电
