12V降压转5V/3.3V：LDO直降适用于150mA以下负载

12V 转 5V/3.3V 电源方案选型指南

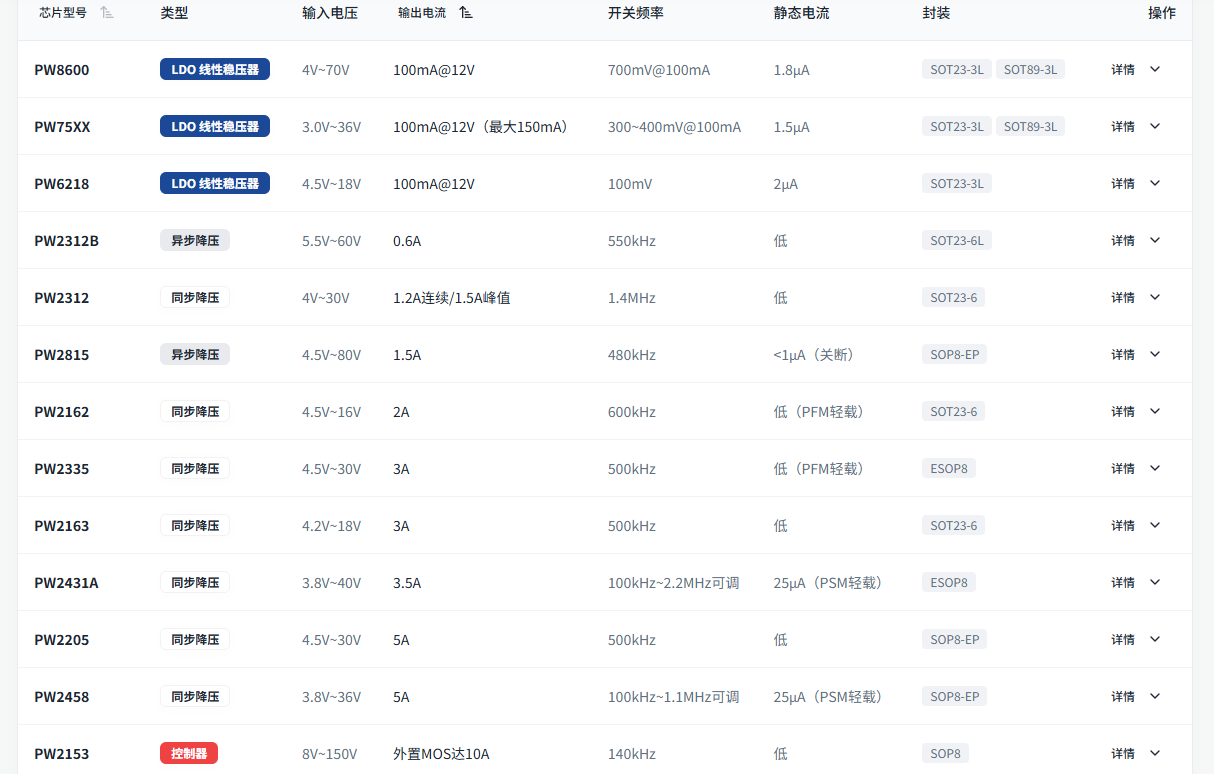

基于平芯微（ PW ）系列 3 颗 LDO 和 10 颗 DC-DC 芯片， 为您的 12V 系统提供从 LDO 直降到同步降压、从低噪声到超大电流的完整选型参考。

为什么是 12V 系统？

12V 最常见的直流母线电压

工业控制、通信设备、车载电子、安防监控等领域广泛采用 12V 作为系统直流母线电压。

压差适中，LDO 直降热耗散低

12V 转 5V/3.3V 压差 7V/8.7V ， 100mA 下热耗散仅 0.7W~0.87W ，小电流场景 LDO 直降完全可行。

几乎所有中低压 DC-DC 均可直接使用

耐压 16V~30V 的 DC-DC 芯片品类最丰富、性价比最高， 12V 系统选择空间大。

同步降压效率更高

12V 转 5V/3.3V 同步降压方案效率可达 90%~96% ，发热显著低于异步和 LDO 方案。

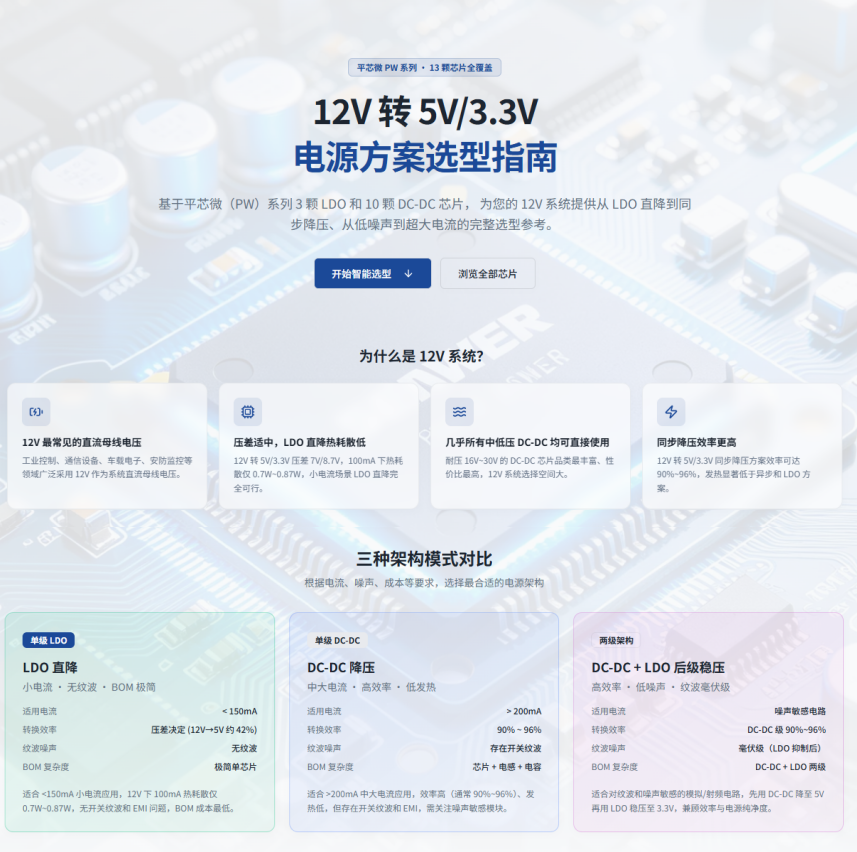

三种架构模式对比

根据电流、噪声、成本等要求，选择最合适的电源架构

单级 LDO

LDO 直降

小电流 · 无纹波 · BOM 极简

适用电流 < 150mA

转换效率压差决定 (12V → 5V 约 42%)

纹波噪声无纹波

BOM 复杂度极简单芯片

适合 <150mA 小电流应用， 12V 下 100mA 热耗散仅 0.7W~0.87W ，无开关纹波和 EMI 问题， BOM 成本最低。

单级 DC-DC

DC-DC 降压

中大电流 · 高效率 · 低发热

适用电流 > 200mA

转换效率 90% ~ 96%

纹波噪声存在开关纹波

BOM 复杂度芯片 + 电感 + 电容

适合 >200mA 中大电流应用，效率高（通常 90%~96% ）、发热低，但存在开关纹波和 EMI ，需关注噪声敏感模块。

两级架构

DC-DC + LDO 后级稳压

高效率 · 低噪声 · 纹波毫伏级

适用电流噪声敏感电路

转换效率 DC-DC 级 90%~96%

纹波噪声毫伏级（ LDO 抑制后）

BOM 复杂度 DC-DC + LDO 两级

适合对纹波和噪声敏感的模拟 / 射频电路，先用 DC-DC 降至 5V 再用 LDO 稳压至 3.3V ，兼顾效率与电源纯净度。

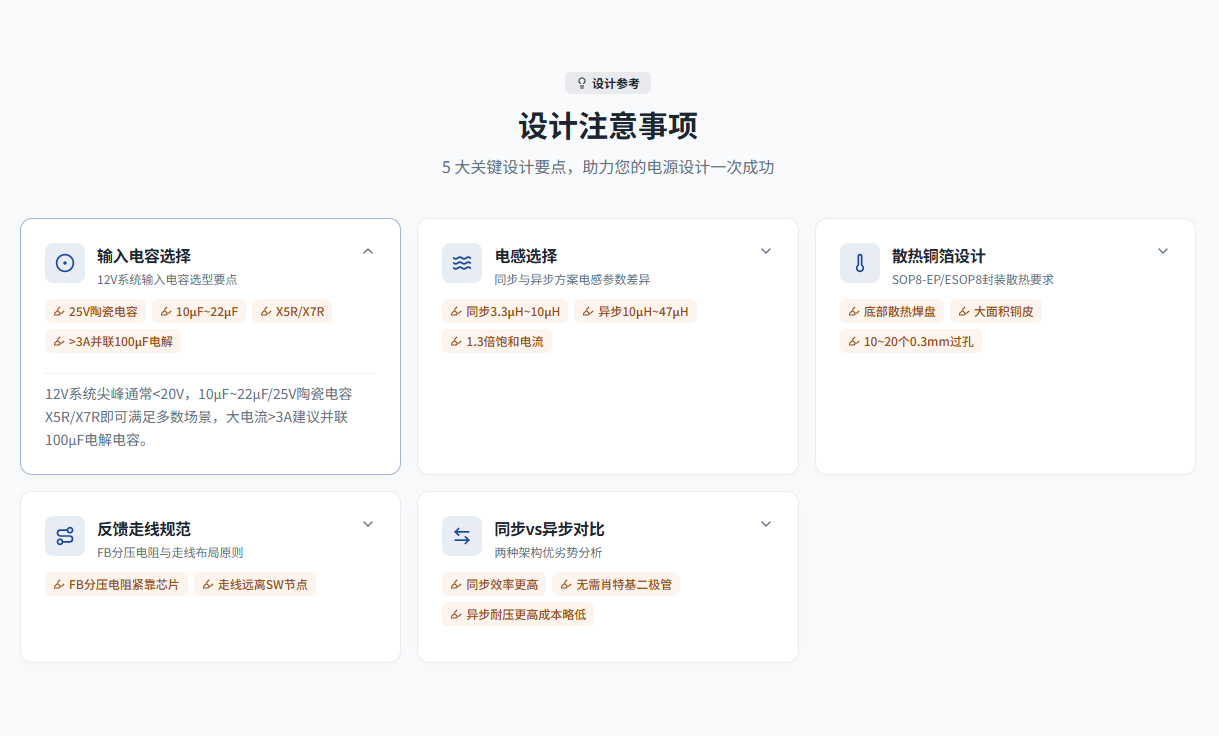

设计注意事项

5 大关键设计要点，助力您的电源设计一次成功

输入电容选择

12V 系统输入电容选型要点

25V 陶瓷电容 10 μ F~22 μ FX5R/X7R>3A 并联 100 μ F 电解

12V 系统尖峰通常 <20V ， 10 μ F~22 μ F/25V 陶瓷电容 X5R/X7R 即可满足多数场景，大电流 >3A 建议并联 100 μ F 电解电容。

电感选择

同步与异步方案电感参数差异

同步 3.3 μ H~10 μ H 异步 10 μ H~47 μ H1.3 倍饱和电流

散热铜箔设计

SOP8-EP/ESOP8 封装散热要求

底部散热焊盘大面积铜皮 10~20 个 0.3mm 过孔

反馈走线规范

FB 分压电阻与走线布局原则

FB 分压电阻紧靠芯片走线远离 SW 节点

同步 vs 异步对比

两种架构优劣势分析

同步效率更高无需肖特基二极管异步耐压更高成本略低

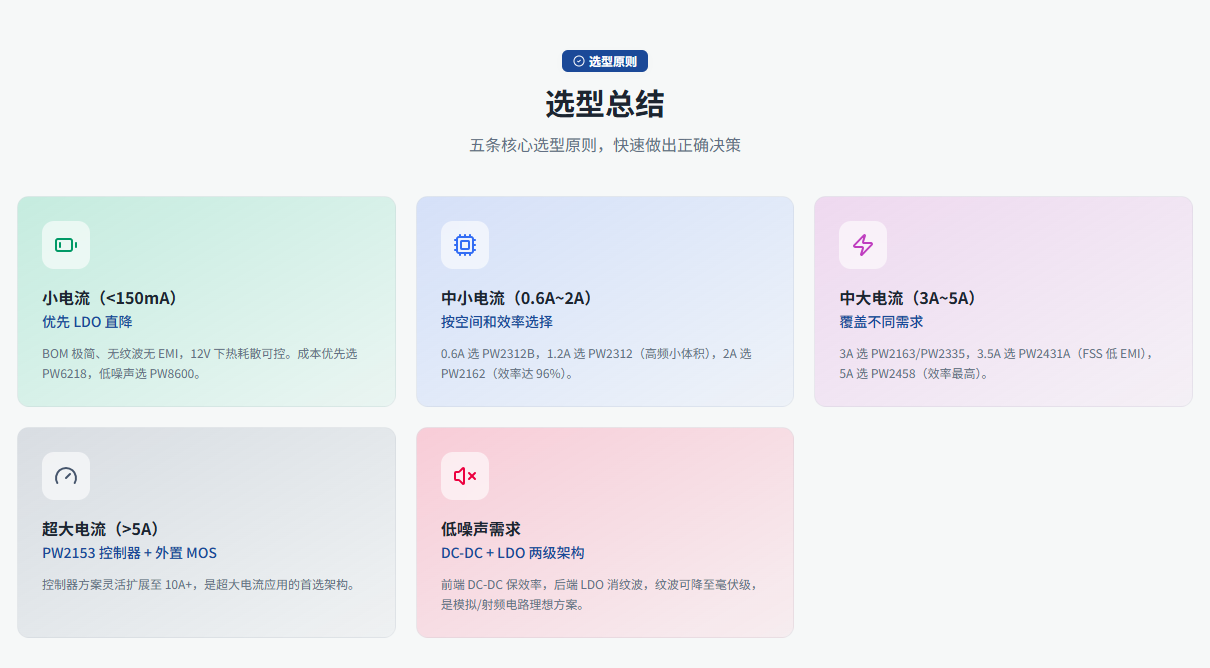

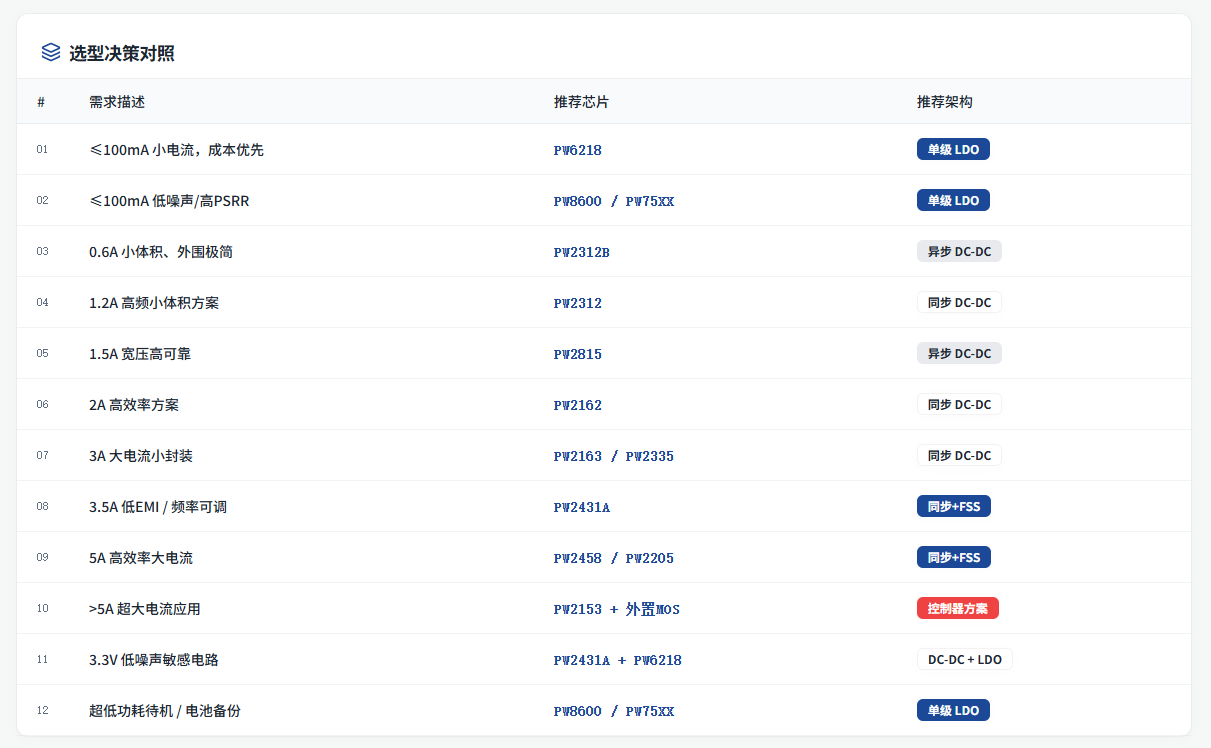

选型总结

五条核心选型原则，快速做出正确决策

小电流（<150mA ）

优先 LDO 直降

BOM 极简、无纹波无 EMI ， 12V 下热耗散可控。成本优先选 PW6218 ，低噪声选 PW8600 。

中小电流（0.6A~2A ）

按空间和效率选择

0.6A 选 PW2312B ， 1.2A 选 PW2312 （高频小体积）， 2A 选 PW2162 （效率达 96% ）。

中大电流（3A~5A ）

覆盖不同需求

3A 选 PW2163/PW2335 ， 3.5A 选 PW2431A （ FSS 低 EMI ）， 5A 选 PW2458 （效率最高）。

超大电流（>5A ）

PW2153 控制器 + 外置 MOS

控制器方案灵活扩展至 10A+ ，是超大电流应用的首选架构。

低噪声需求

DC-DC + LDO 两级架构

前端 DC-DC 保效率，后端 LDO 消纹波，纹波可降至毫伏级，是模拟 / 射频电路理想方案。
