锂电保护IC：CM1020 参数详解和参考电路图

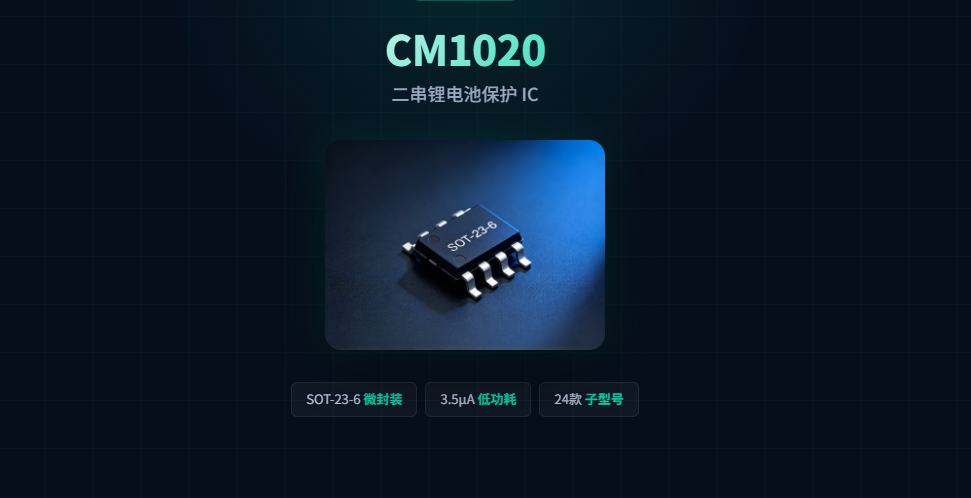

CM1020 二串锂电池保护 IC

SOT-23-6 微封装 3.5 μ A 低功耗 24 款 子型号

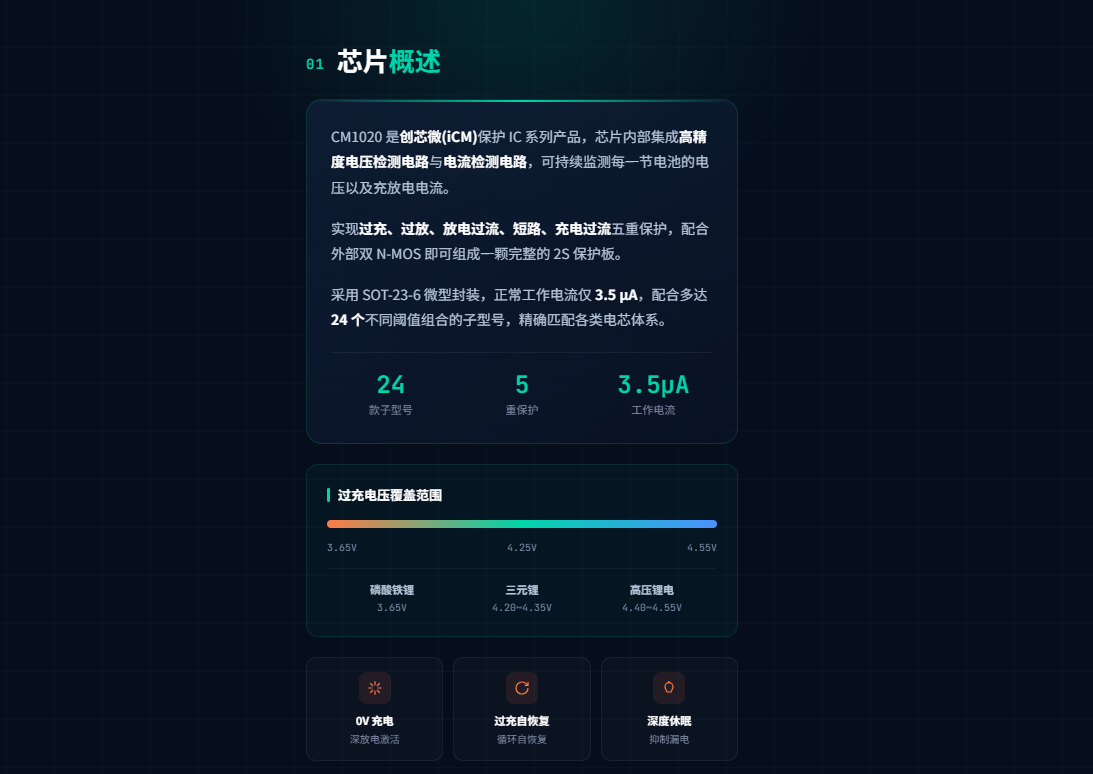

芯片概述

CM1020 是 创芯微 (iCM) 保护 IC 系列产品，芯片内部集成高精度电压检测电路与电流检测电路，可持续监测每一节电池的电压以及充放电电流。

实现过充、过放、放电过流、短路、充电过流五重保护，配合外部双 N-MOS 即可组成一颗完整的 2S 保护板。

采用 SOT-23-6 微型封装，正常工作电流仅 3.5 μ A ，配合多达 24 个不同阈值组合的子型号，精确匹配各类电芯体系。

24 款子型号

5 重保护

3.5μA 工作电流

0V 充电 深放电激活

过充自恢复 循环自恢复

深度休眠 抑制漏电

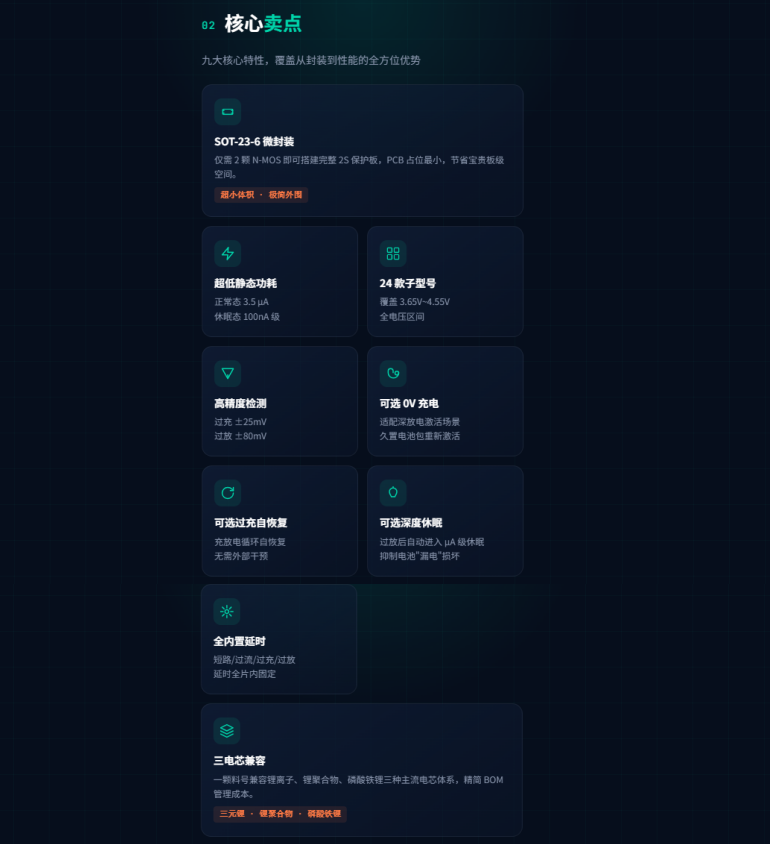

核心卖点

九大核心特性，覆盖从封装到性能的全方位优势

SOT-23-6 微封装

仅需 2 颗 N-MOS 即可搭建完整 2S 保护板， PCB 占位最小，节省宝贵板级空间。

超小体积 · 极简外围

超低静态功耗

正常态 3.5 μ A
休眠态 100nA 级

24 款子型号

覆盖 3.65V~4.55V
全电压区间

高精度检测

过充 ± 25mV
过放 ± 80mV

可选 0V 充电

适配深放电激活场景
久置电池包重新激活

可选过充自恢复

充放电循环自恢复
无需外部干预

可选深度休眠

过放后自动进入 μ A 级休眠
抑制电池 " 漏电 " 损坏

全内置延时

短路 / 过流 / 过充 / 过放
延时全片内固定

三电芯兼容

一颗料号兼容锂离子、锂聚合物、磷酸铁锂三种主流电芯体系，精简 BOM 管理成本。

三元锂 · 锂聚合物 · 磷酸铁锂

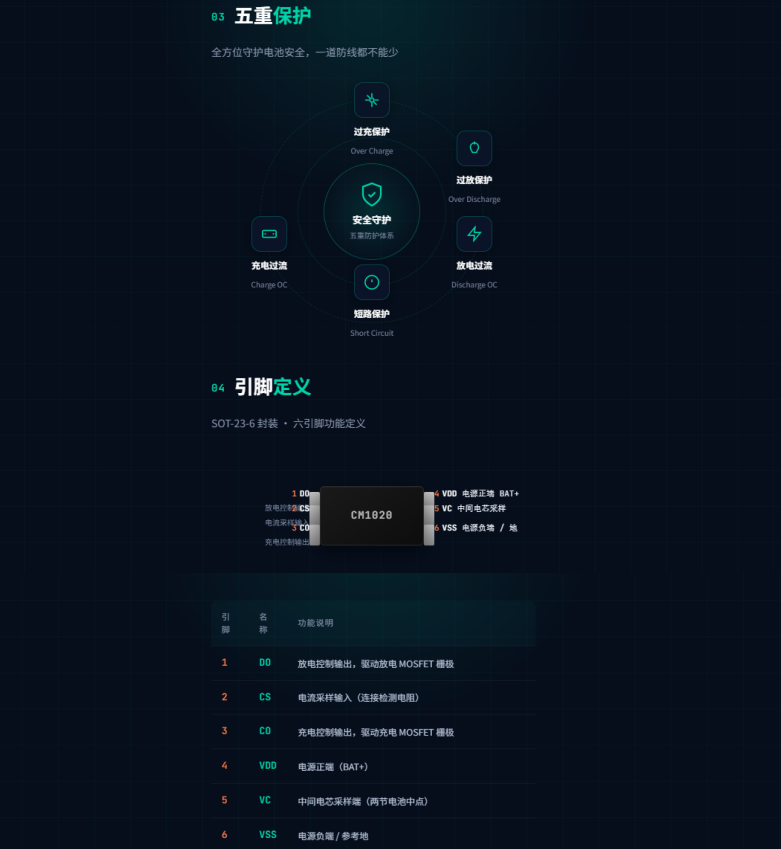

五重保护

全方位守护电池安全，一道防线都不能少

安全守护

五重防护体系

过充保护

过敏保护

放电过流

短路保护

充电过流

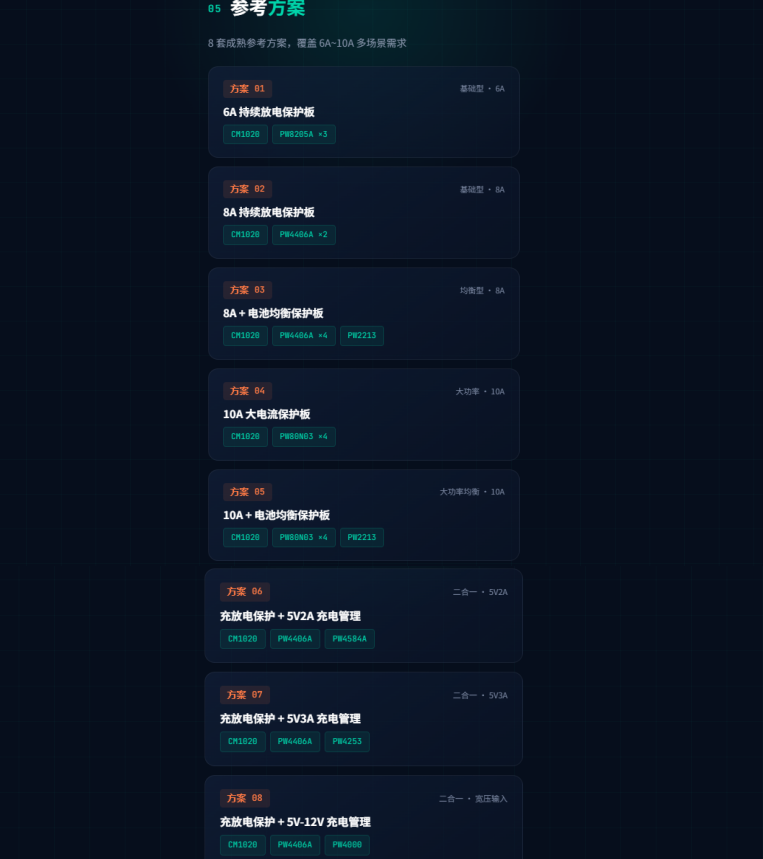

参考方案

8 套成熟参考方案，覆盖 6A~10A 多场景需求

方案 01 基础型 · 6A

6A 持续放电保护板

CM1020 PW8205A ×3

方案 02 基础型 · 8A

8A 持续放电保护板

CM1020 PW4406A ×2

方案 03 均衡型 · 8A

8A + 电池均衡保护板

CM1020 PW4406A ×4 PW2213

方案 04 大功率 · 10A

10A 大电流保护板

CM1020 PW80N03 ×4

方案 05 大功率均衡 · 10A

10A + 电池均衡保护板

CM1020 PW80N03 ×4 PW2213

方案 06 二合一 · 5V2A

充放电保护 + 5V2A 充电管理

CM1020 PW4406A PW4584A

方案 07 二合一 · 5V3A

充放电保护 + 5V3A 充电管理

CM1020 PW4406A PW4253

方案 08 二合一 ·宽压输入

充放电保护 + 5V-12V 充电管理

CM1020 PW4406A PW4000
