HY2120-CB保护IC升级方案，加一颗NTC就能防电池过热起火

HY2120-CB 锂电池保护 IC

集成过充、过放、过流、短路四重保护， SOT23-6 极小封装，微安级低功耗。 广泛应用于蓝牙音箱、小风扇、电动工具、 LED 灯具等产品。

保护原理 + MOS 选型 + 充电二合一设计，电路图 BOM 全公开

四重保护

极低功耗

外围极简

SOT23-6

封装 SOT23-6

电池配置 2S (7.4V)

保护功能 4 重

工作电流 μA 级

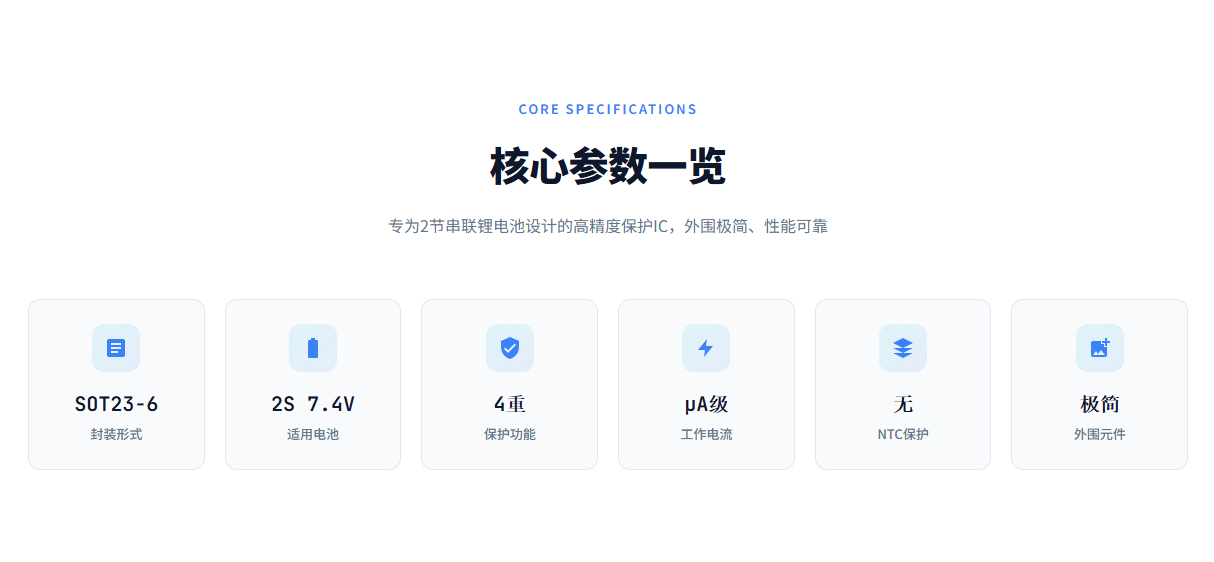

核心参数一览

专为2 节串联锂电池设计的高精度保护 IC ，外围极简、性能可靠

SOT23-6 封装形式

2S 7.4V 适用电池

4 重 保护功能

μA 级 工作电流

无 NTC 保护

极简 外围元件

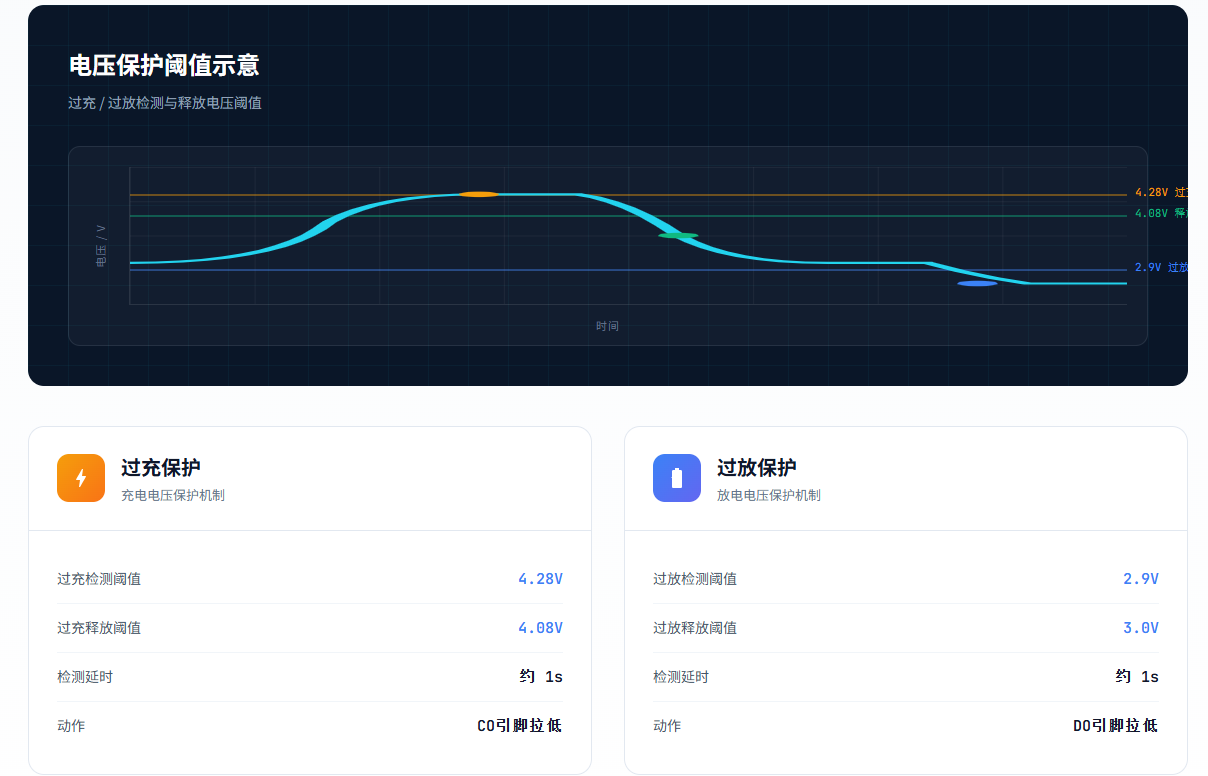

充电 / 放电电压保护原理

HY2120-CB 内部集成高精度电压检测比较器，通过监测每节电芯的电压来决定是否触发保护

过充保护

充电电压保护机制

过充检测阈值4.28V

过充释放阈值4.08V

检测延时 约 1s

动作CO 引脚拉低

过放保护

放电电压保护机制

过放检测阈值2.9V

过放释放阈值3.0V

检测延时 约 1s

动作DO 引脚拉低

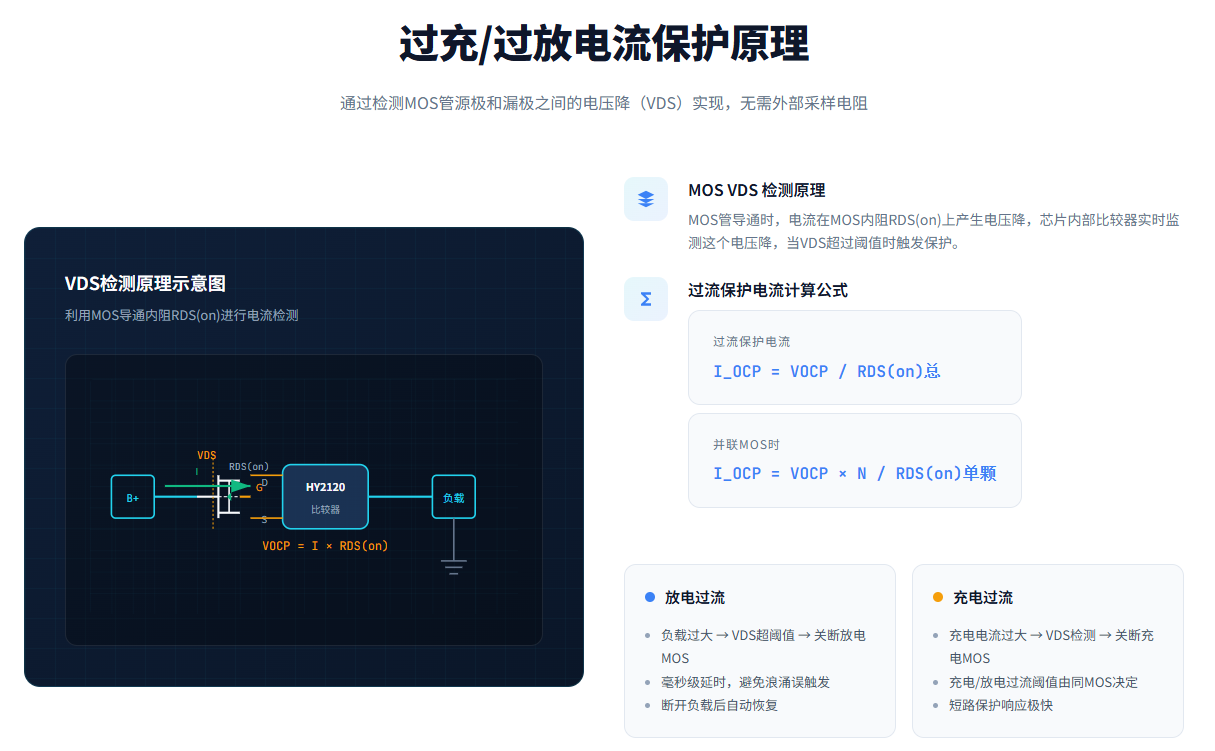

过充 / 过放电流保护原理

通过检测 MOS 管源极和漏极之间的电压降（ VDS ）实现，无需外部采样电阻

MOS VDS 检测原理

MOS 管导通时，电流在 MOS 内阻 RDS(on) 上产生电压降，芯片内部比较器实时监测这个电压降，当 VDS 超过阈值时触发保护。

过流保护电流计算公式

过流保护电流

I_OCP = VOCP / RDS(on) 总

并联 MOS 时

I_OCP = VOCP × N / RDS(on) 单颗

放电过流

负载过大 → VDS 超阈值 → 关断放电 MOS

毫秒级延时，避免浪涌误触发

断开负载后自动恢复

充电过流

充电电流过大 → VDS 检测 → 关断充电 MOS

充电 / 放电过流阈值由同 MOS 决定

短路保护响应极快

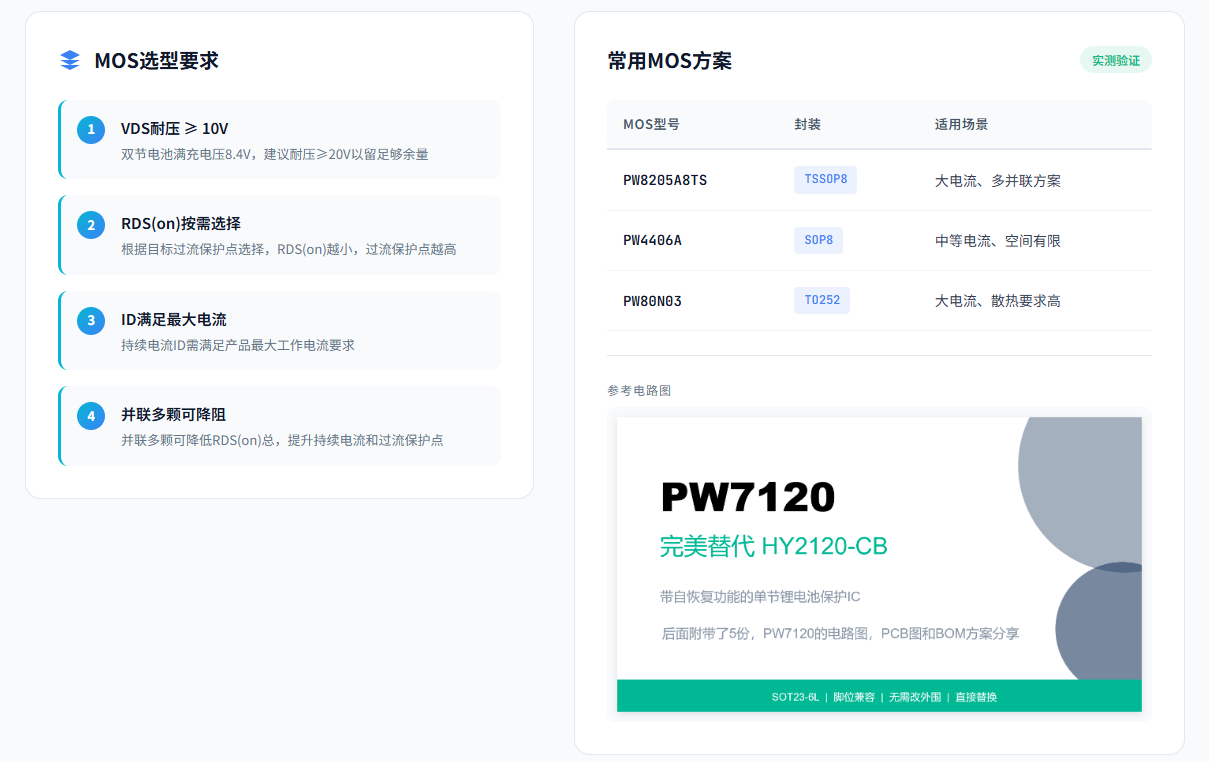

MOS 管选型指南

MOS 选型直接决定保护板的持续电流和过流保护点，需根据目标电流合理选择

MOS 选型要求

1 VDS 耐压 ≥ 10V

双节电池满充电压 8.4V ，建议耐压≥ 20V 以留足够余量

2 RDS(on) 按需选择

根据目标过流保护点选择， RDS(on) 越小，过流保护点越高

3 ID 满足最大电流

持续电流 ID 需满足产品最大工作电流要求

4 并联多颗可降阻

并联多颗可降低 RDS(on) 总，提升持续电流和过流保护点

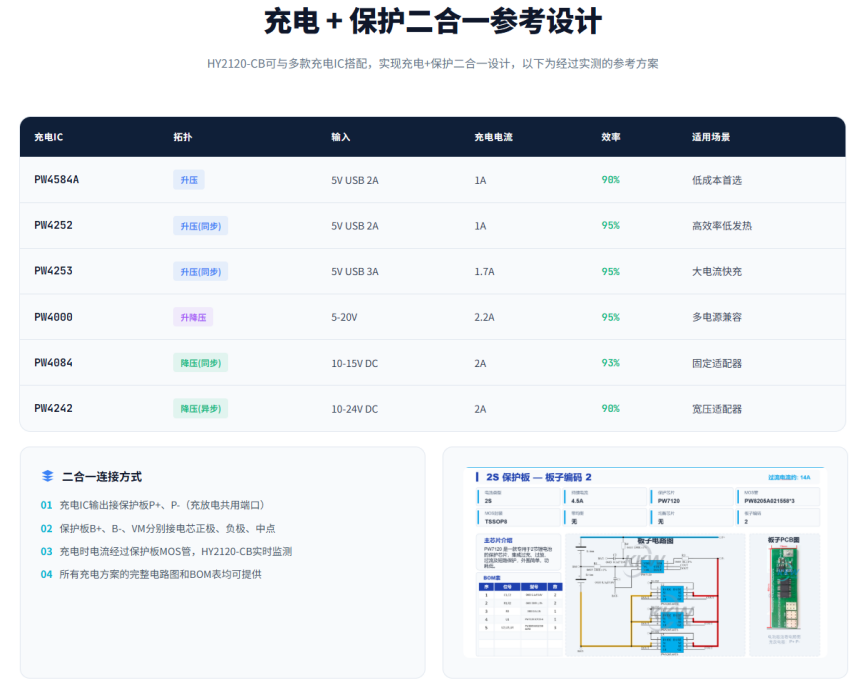

充电 + 保护二合一参考设计

HY2120-CB 可与多款充电 IC 搭配，实现充电 + 保护二合一设计，以下为经过实测的参考方案

二合一连接方式

01 充电 IC 输出接保护板 P+ 、 P- （充放电共用端口）

02 保护板 B+ 、 B- 、 VM 分别接电芯正极、负极、中点

03 充电时电流经过保护板 MOS 管， HY2120-CB 实时监测

04 所有充电方案的完整电路图和 BOM 表均可提供

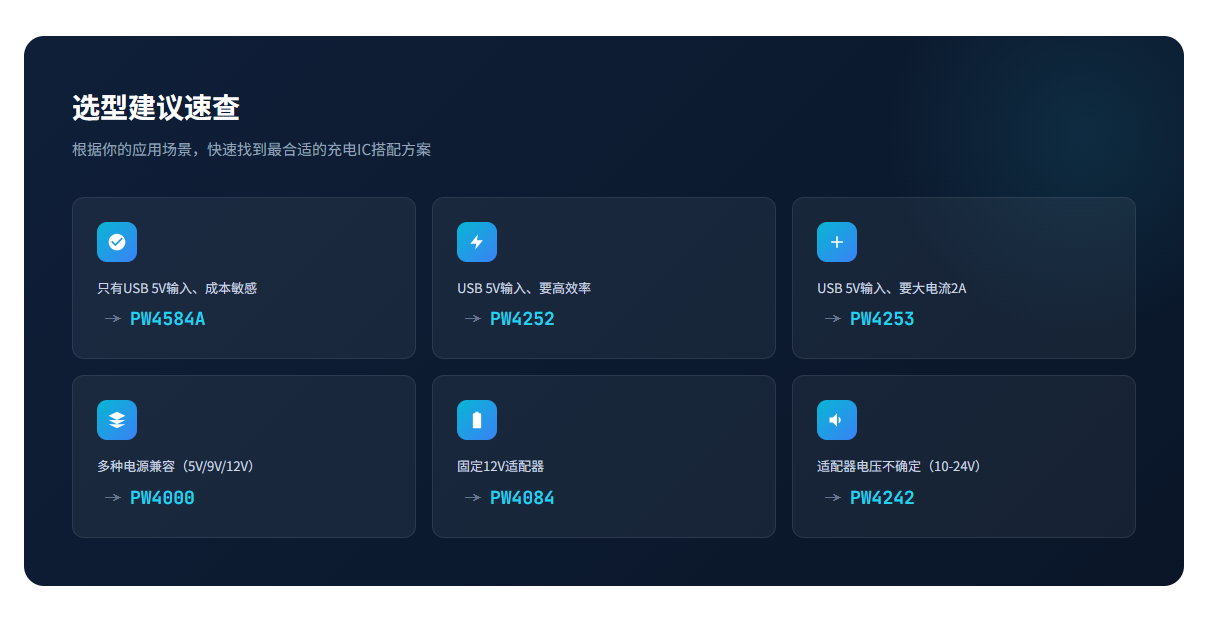

选型建议速查

根据你的应用场景，快速找到最合适的充电 IC 搭配方案

只有 USB 5V 输入、成本敏感

→PW4584A

USB 5V 输入、要高效率

→PW4252

USB 5V 输入、要大电流 2A

→PW4253

多种电源兼容（ 5V/9V/12V ）

→PW4000

固定 12V 适配器

→PW4084

适配器电压不确定（ 10-24V ）

→PW4242

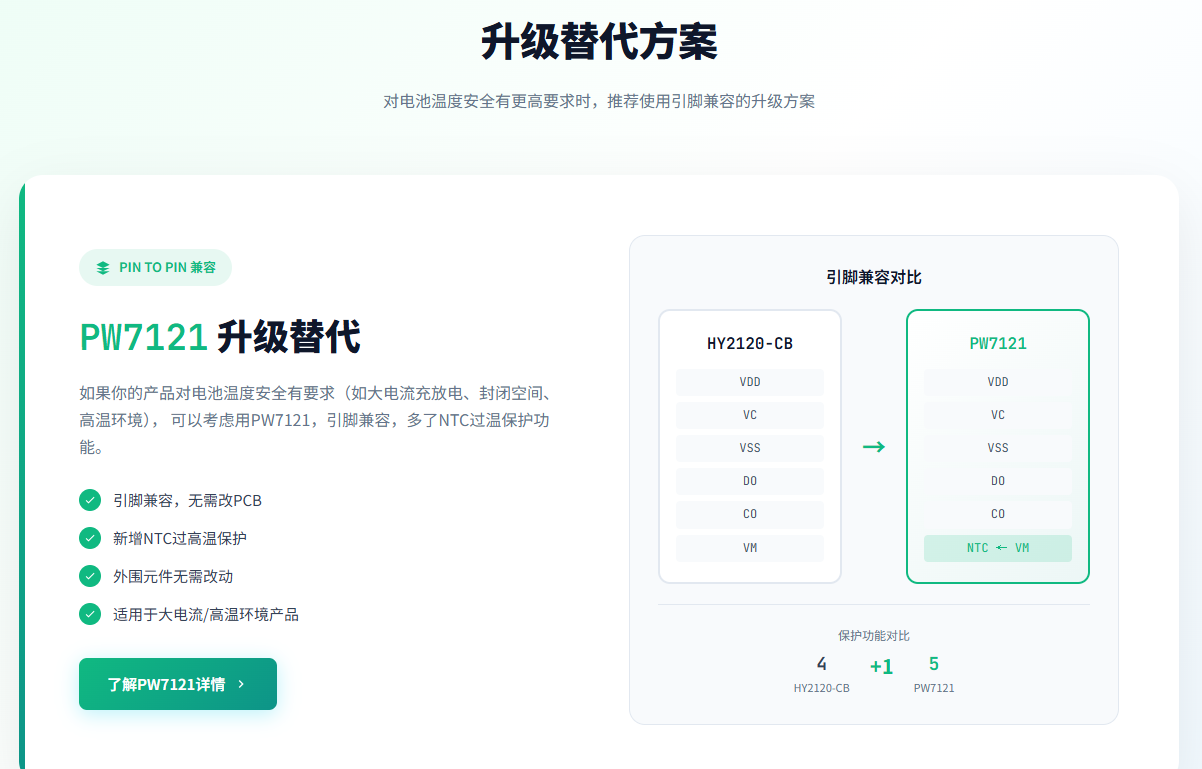

升级替代方案

对电池温度安全有更高要求时，推荐使用引脚兼容的升级方案

PIN TO PIN 兼容

PW7121 升级替代

如果你的产品对电池温度安全有要求（如大电流充放电、封闭空间、高温环境）， 可以考虑用 PW7121 ，引脚兼容，多了 NTC 过温保护功能。

引脚兼容，无需改 PCB

新增 NTC 过高温保护

外围元件无需改动

适用于大电流 / 高温环境产品

典型应用场景

广泛应用于各类2 节串联锂电池供电的便携式电子产品

蓝牙音箱

便携蓝牙音箱、智能音箱等音频设备

小风扇

手持风扇、桌面风扇、 USB 风扇

电动工具

电钻、螺丝刀、打磨机等电动工具

LED 灯具

台灯、应急灯、露营灯等 LED 照明
