无电感电荷泵升压与高效同步升压芯片
涵盖无电感电荷泵升压、升降压，以及带电感同步升压等多种拓扑， 专为锂电池供电系统设计。从 1.8V 到 5V 宽输入范围，输出 3.3V / 4.95V / 5V 多种固定电压可选， 满足便携式设备、 LED 背光、智能卡读卡器等多种应用场景。
4 款芯片型号
3+ 种拓扑结构
95% 最高转换效率
0.8V 超低启动电压

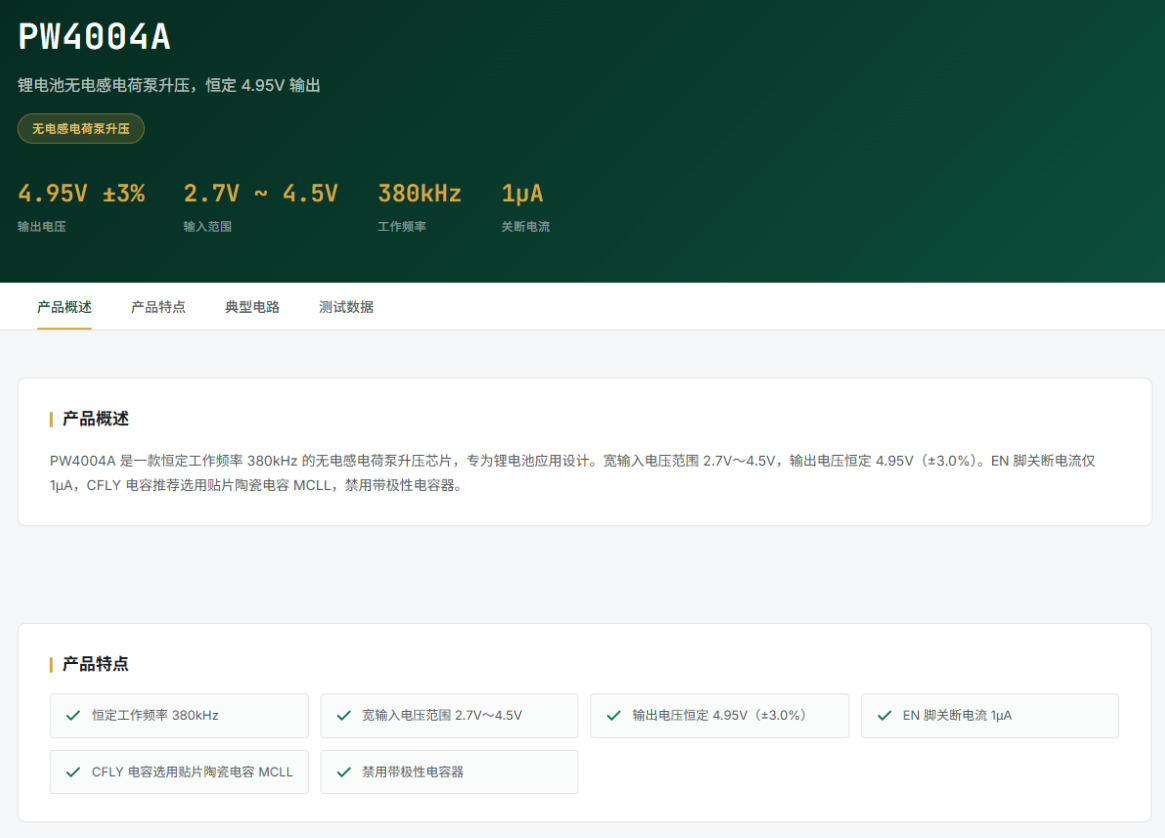

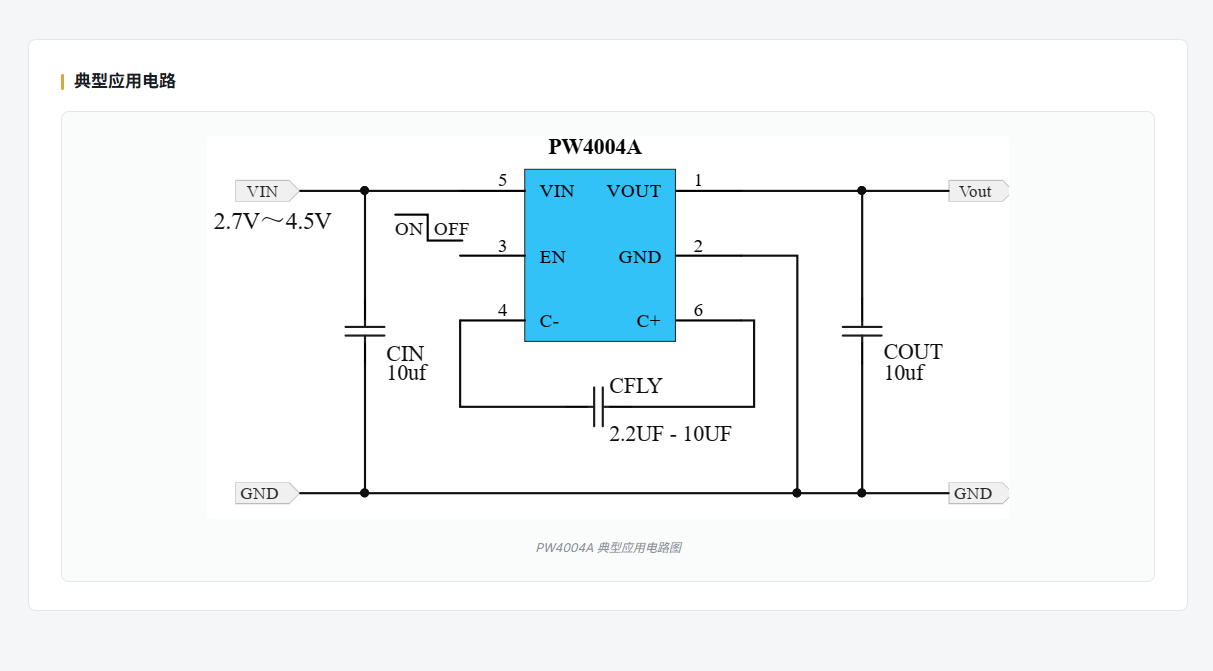

PW4004A
锂电池无电感电荷泵升压，恒定 4.95V 输出
无电感电荷泵升压
4.95V ±3% 输出电压
2.7V ~ 4.5V 输入范围
380kHz 工作频率
1µA 关断电流
产品概述
PW4004A 是一款恒定工作频率 380kHz 的无电感电荷泵升压芯片，专为锂电池应用设计。宽输入电压范围 2.7V ～ 4.5V ，输出电压恒定 4.95V （ ±3.0% ）。 EN 脚关断电流仅 1µA ， CFLY 电容推荐选用贴片陶瓷电容 MCLL ，禁用带极性电容器。
产品特点
恒定工作频率 380kHz
宽输入电压范围 2.7V ～ 4.5V
输出电压恒定 4.95V （ ±3.0% ）
EN 脚关断电流 1µA
CFLY 电容选用贴片陶瓷电容 MCLL
禁用带极性电容器

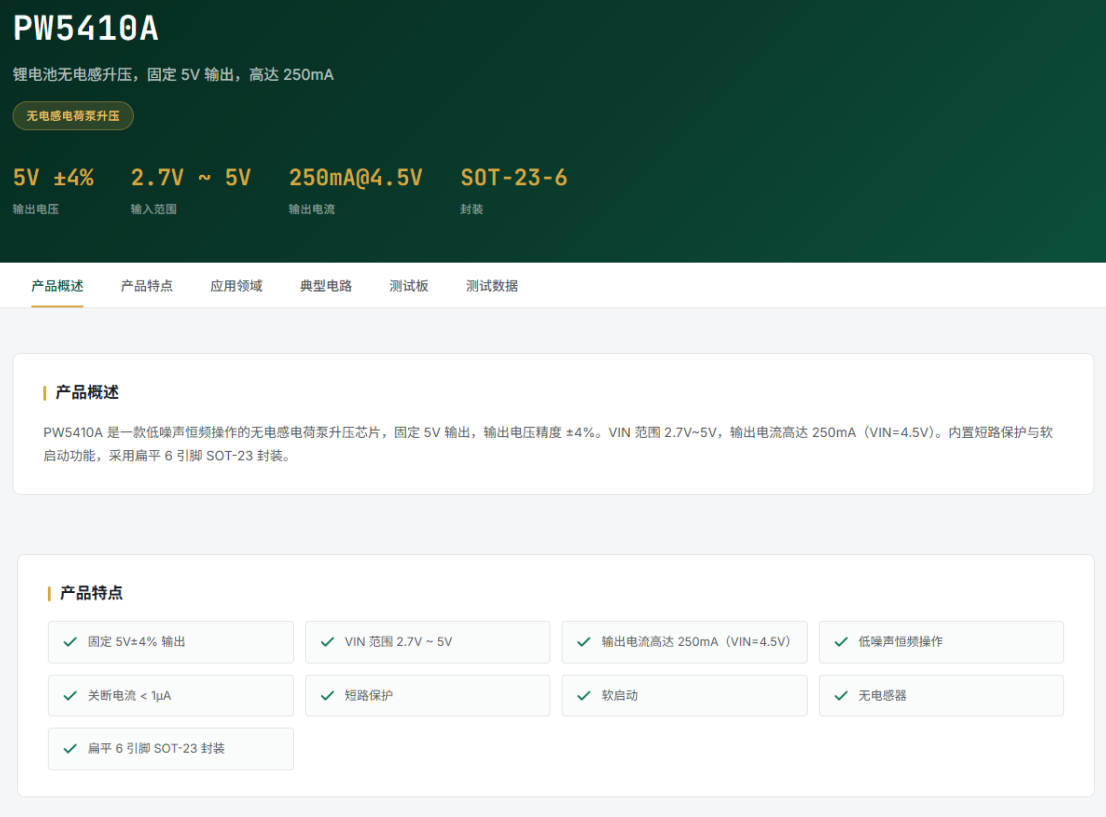

PW5410A
锂电池无电感升压，固定 5V 输出，高达 250mA
无电感电荷泵升压
5V ±4% 输出电压
2.7V ~ 5V 输入范围
250mA@4.5V 输出电流
SOT-23-6 封装
产品概述
PW5410A 是一款低噪声恒频操作的无电感电荷泵升压芯片，固定 5V 输出，输出电压精度 ±4% 。 VIN 范围 2.7V~5V ，输出电流高达 250mA （ VIN=4.5V ）。内置短路保护与软启动功能，采用扁平 6 引脚 SOT-23 封装。
产品特点
固定 5V±4% 输出
VIN 范围 2.7V ~ 5V
输出电流高达 250mA （ VIN=4.5V ）
低噪声恒频操作
关断电流 < 1µA
短路保护
软启动
无电感器
扁平 6 引脚 SOT-23 封装

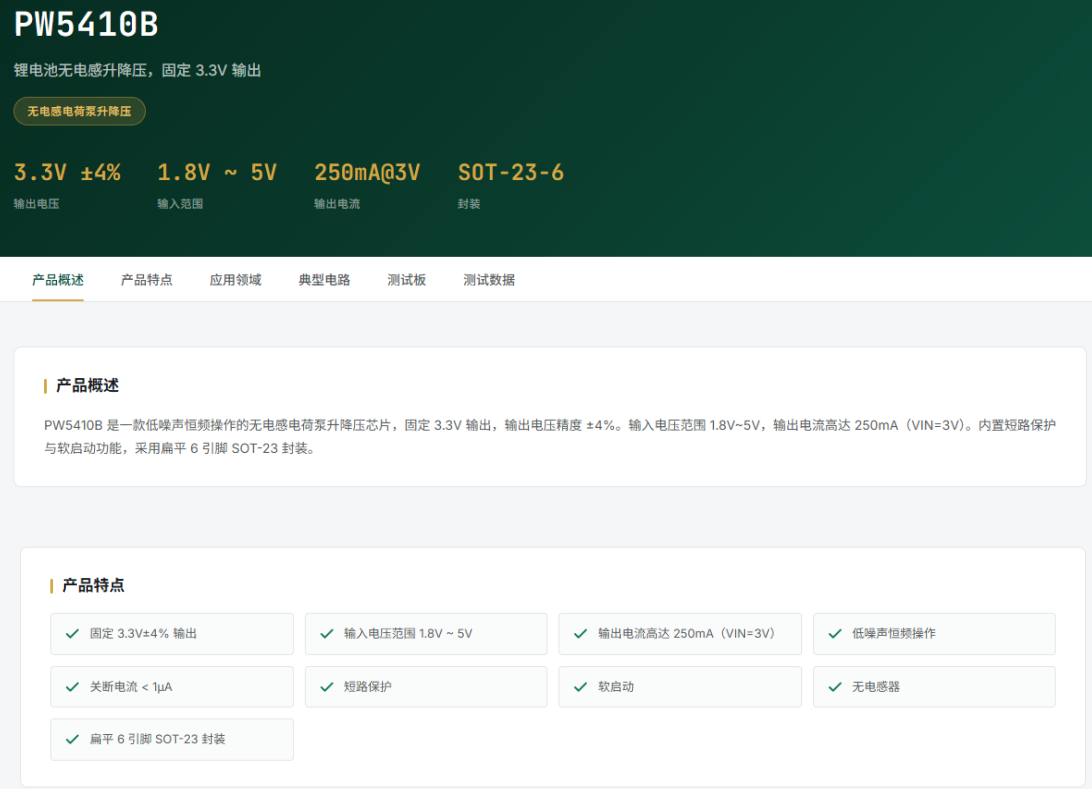

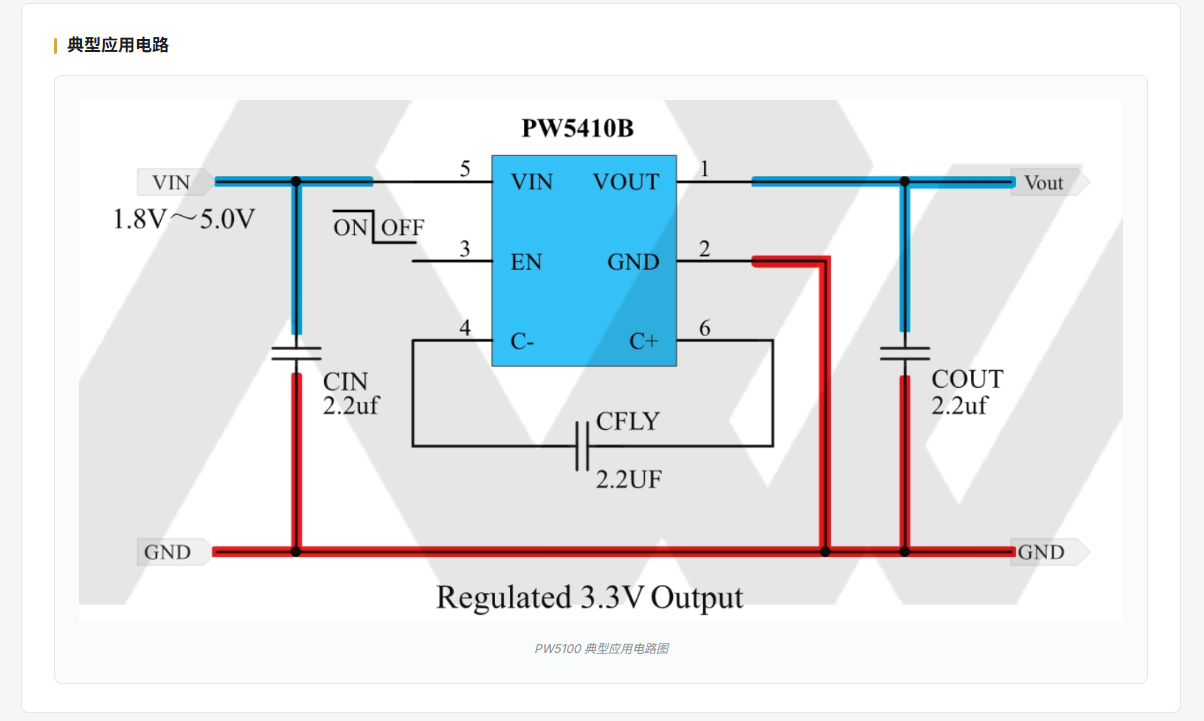

PW5410B
锂电池无电感升降压，固定 3.3V 输出
无电感电荷泵升降压
3.3V ±4% 输出电压
1.8V ~ 5V 输入范围
250mA@3V 输出电流
SOT-23-6 封装
产品概述
PW5410B 是一款低噪声恒频操作的无电感电荷泵升降压芯片，固定 3.3V 输出，输出电压精度 ±4% 。输入电压范围 1.8V~5V ，输出电流高达 250mA （ VIN=3V ）。内置短路保护与软启动功能，采用扁平 6 引脚 SOT-23 封装。
产品特点
固定 3.3V±4% 输出
输入电压范围 1.8V ~ 5V
输出电流高达 250mA （ VIN=3V ）
低噪声恒频操作
关断电流 < 1µA
短路保护
软启动
无电感器
扁平 6 引脚 SOT-23 封装

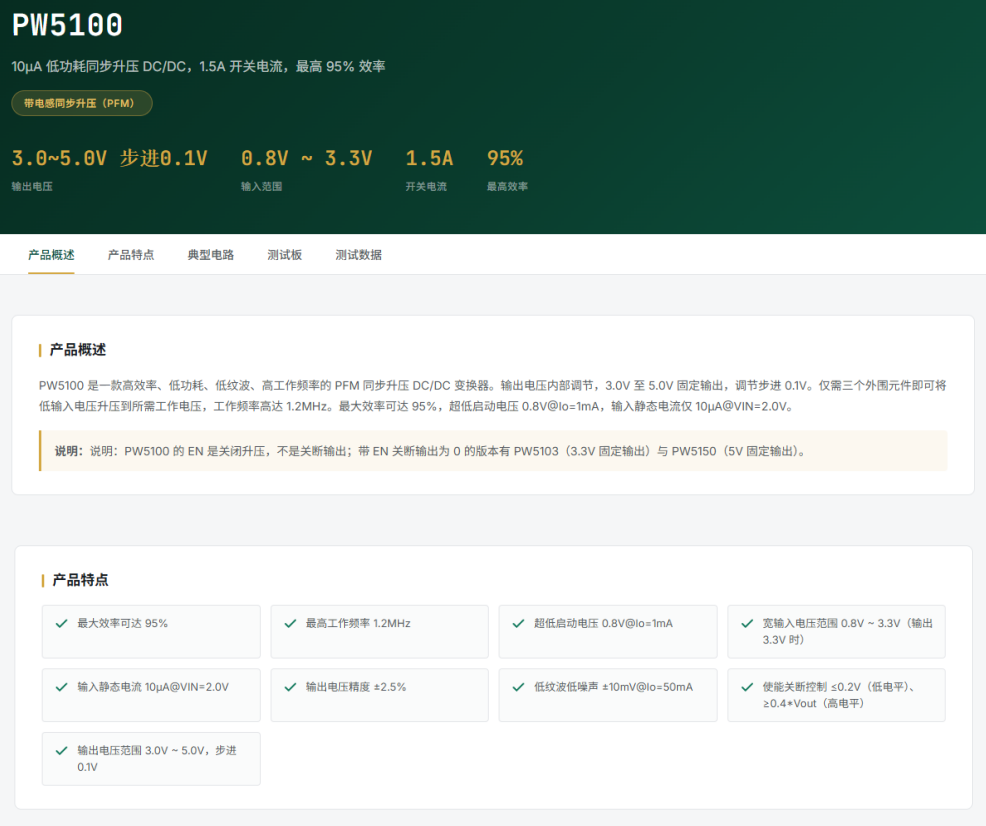

PW5100
10µA 低功耗同步升压 DC/DC ， 1.5A 开关电流，最高 95% 效率
带电感同步升压（PFM ）
3.0~5.0V 步进 0.1V 输出电压
0.8V ~ 3.3V 输入范围
1.5A 开关电流
95% 最高效率
产品概述
PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压内部调节， 3.0V 至 5.0V 固定输出，调节步进 0.1V 。仅需三个外围元件即可将低输入电压升压到所需工作电压，工作频率高达 1.2MHz 。最大效率可达 95% ，超低启动电压 0.8V@Io=1mA ，输入静态电流仅 10µA@VIN=2.0V 。
说明：说明：PW5100 的 EN 是关闭升压，不是关断输出；带 EN 关断输出为 0 的版本有 PW5103 （ 3.3V 固定输出）与 PW5150 （ 5V 固定输出）。
产品特点
最大效率可达 95%
最高工作频率 1.2MHz
超低启动电压 0.8V@Io=1mA
宽输入电压范围 0.8V ~ 3.3V （输出 3.3V 时）
输入静态电流 10µA@VIN=2.0V
输出电压精度 ±2.5%
低纹波低噪声 ±10mV@Io=50mA
使能关断控制 ≤0.2V （低电平）、 ≥0.4*Vout （高电平）
输出电压范围 3.0V ~ 5.0V ，步进 0.1V
