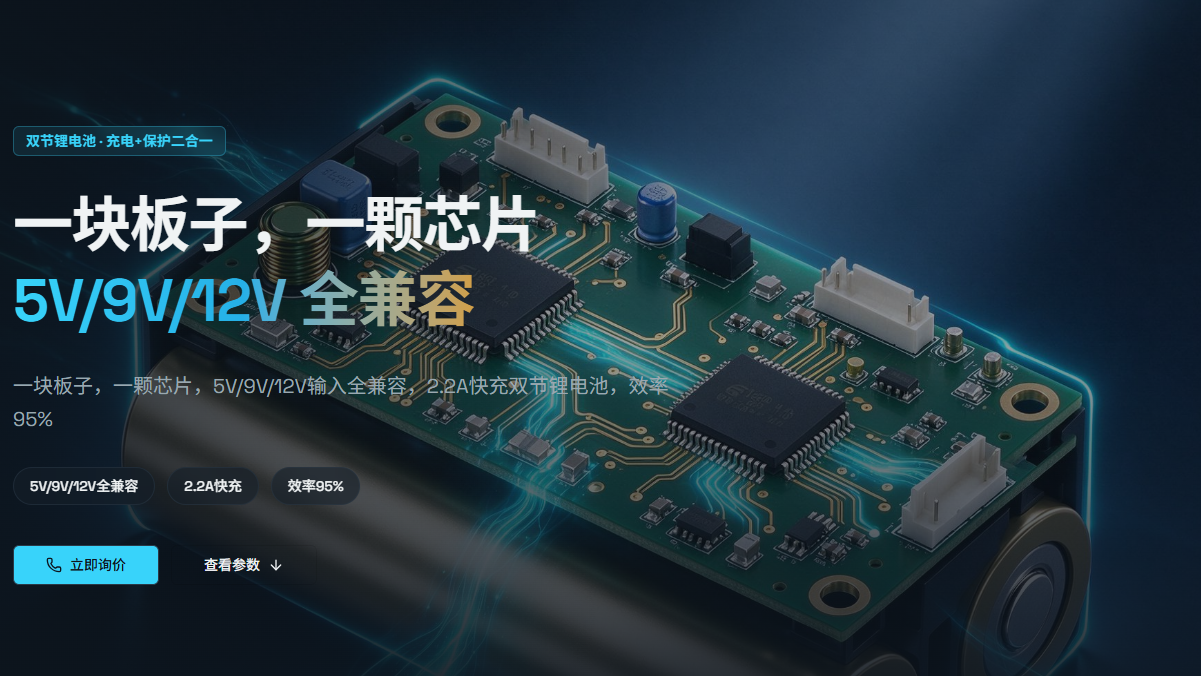

一块板子，一颗芯片 5V/9V/12V 全兼容

一块板子，一颗芯片， 5V/9V/12V 输入全兼容， 2.2A 快充双节锂电池，效率 95%

5V/9V/12V 全兼容

2.2A 快充

效率 95%

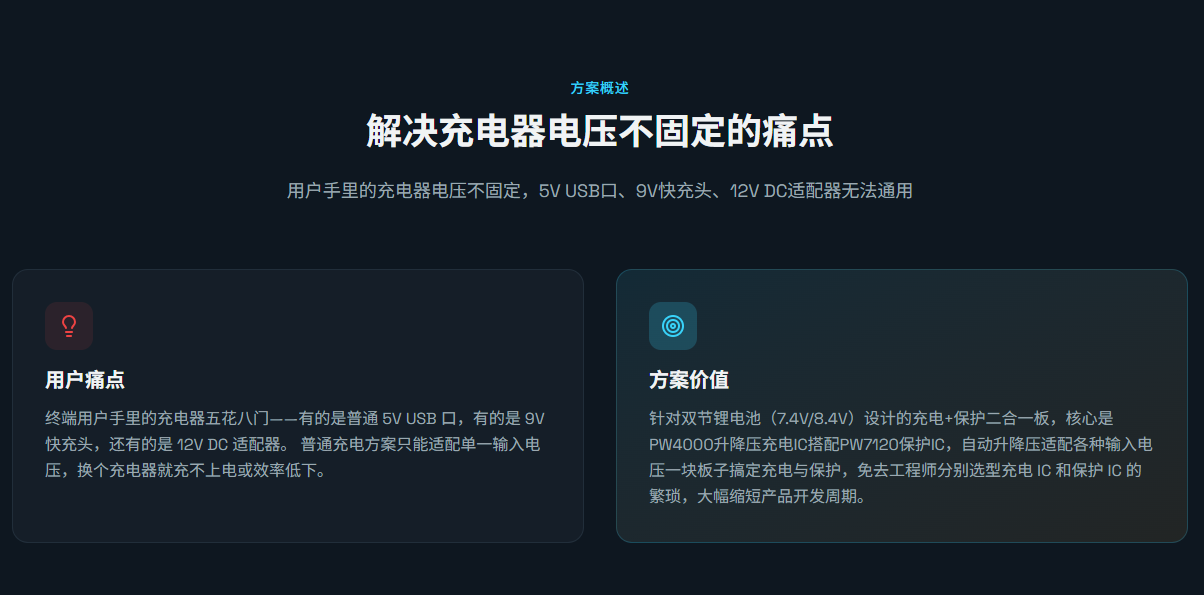

方案概述

解决充电器电压不固定的痛点

用户手里的充电器电压不固定， 5V USB 口、 9V 快充头、 12V DC 适配器无法通用

用户痛点

终端用户手里的充电器五花八门 ——有的是普通 5V USB 口，有的是 9V 快充头，还有的是 12V DC 适配器。 普通充电方案只能适配单一输入电压，换个充电器就充不上电或效率低下。

方案价值

针对双节锂电池（ 7.4V/8.4V ）设计的充电 + 保护二合一板，核心是 PW4000 升降压充电 IC 搭配 PW7120 保护 IC ，自动升降压适配各种输入电压一块板子搞定充电与保护，免去工程师分别选型充电 IC 和保护 IC 的繁琐，大幅缩短产品开发周期。

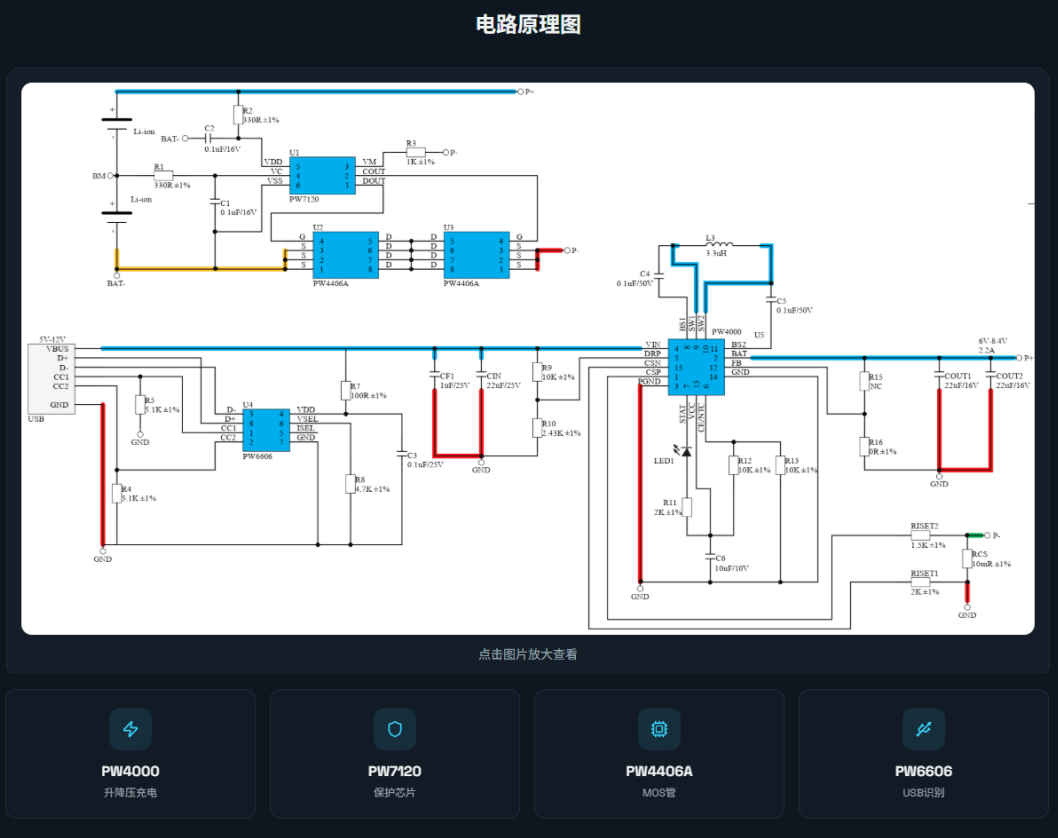

PW4000 升降压充电

PW7120 保护芯片

PW4406A MOS 管

PW6606 USB 识别

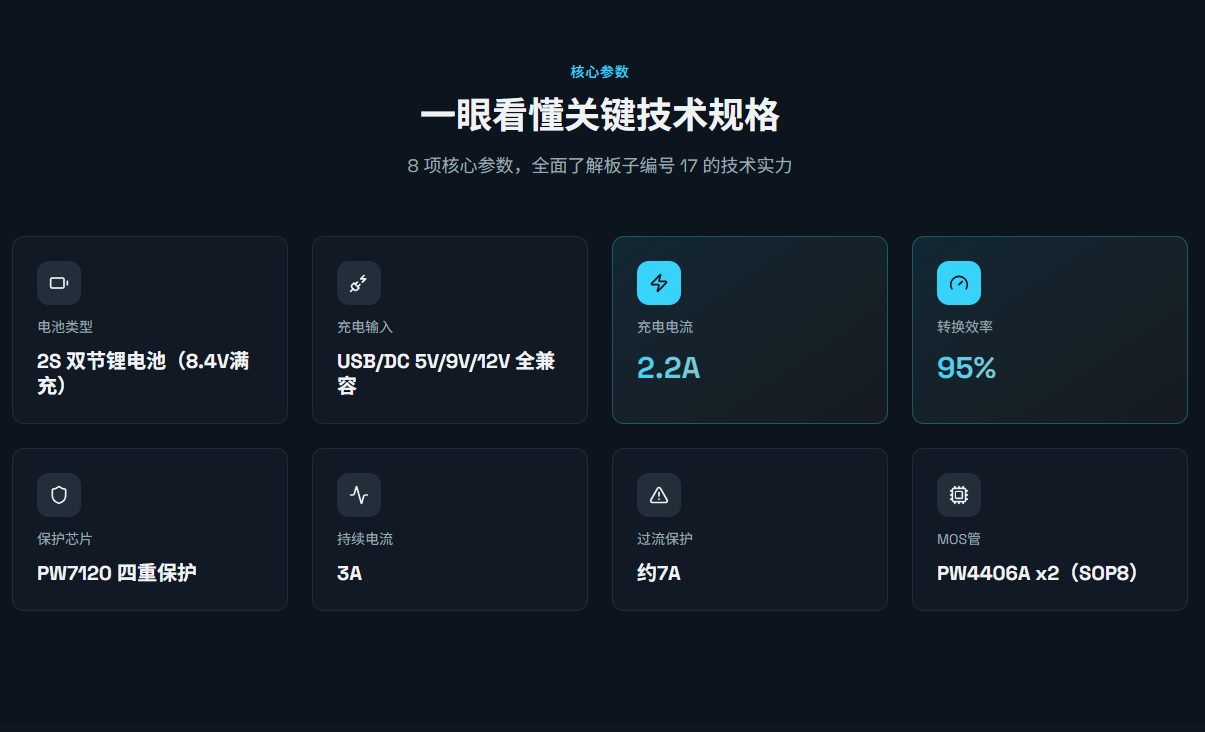

一眼看懂关键技术规格

8 项核心参数，全面了解板子编号 17 的技术实力

电池类型 2S 双节锂电池（ 8.4V 满充）

充电输入 USB/DC 5V/9V/12V 全兼容

充电电流 2.2A

转换效率 95%

保护芯片 PW7120 四重保护

持续电流 3A

过流保护 约 7A

MOS 管 PW4406A x2 （ SOP8 ）

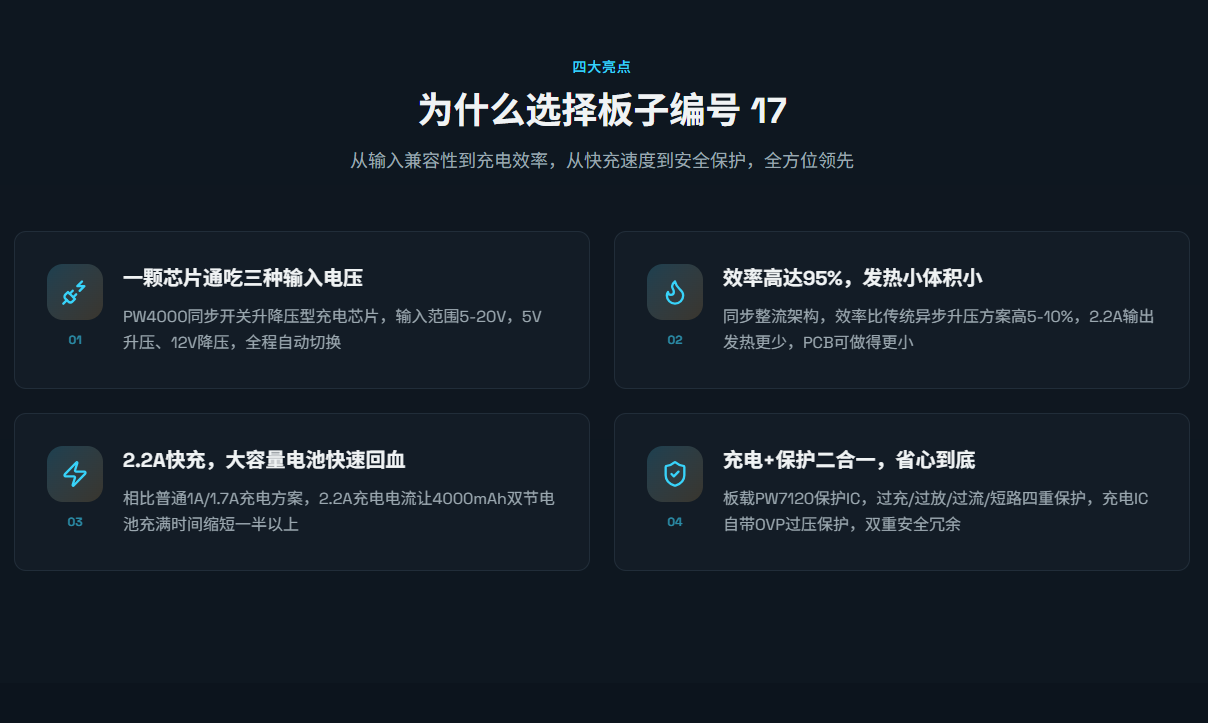

为什么选择板子编号 17

从输入兼容性到充电效率，从快充速度到安全保护，全方位领先

01 一颗芯片通吃三种输入电压

PW4000 同步开关升降压型充电芯片，输入范围 5-20V ， 5V 升压、 12V 降压，全程自动切换

02 效率高达95% ，发热小体积小

同步整流架构，效率比传统异步升压方案高 5-10% ， 2.2A 输出发热更少， PCB 可做得更小

03 2.2A 快充，大容量电池快速回血

相比普通 1A/1.7A 充电方案， 2.2A 充电电流让 4000mAh 双节电池充满时间缩短一半以上

04 充电+ 保护二合一，省心到底

板载 PW7120 保护 IC ，过充 / 过放 / 过流 / 短路四重保护，充电 IC 自带 OVP 过压保护，双重安全冗余

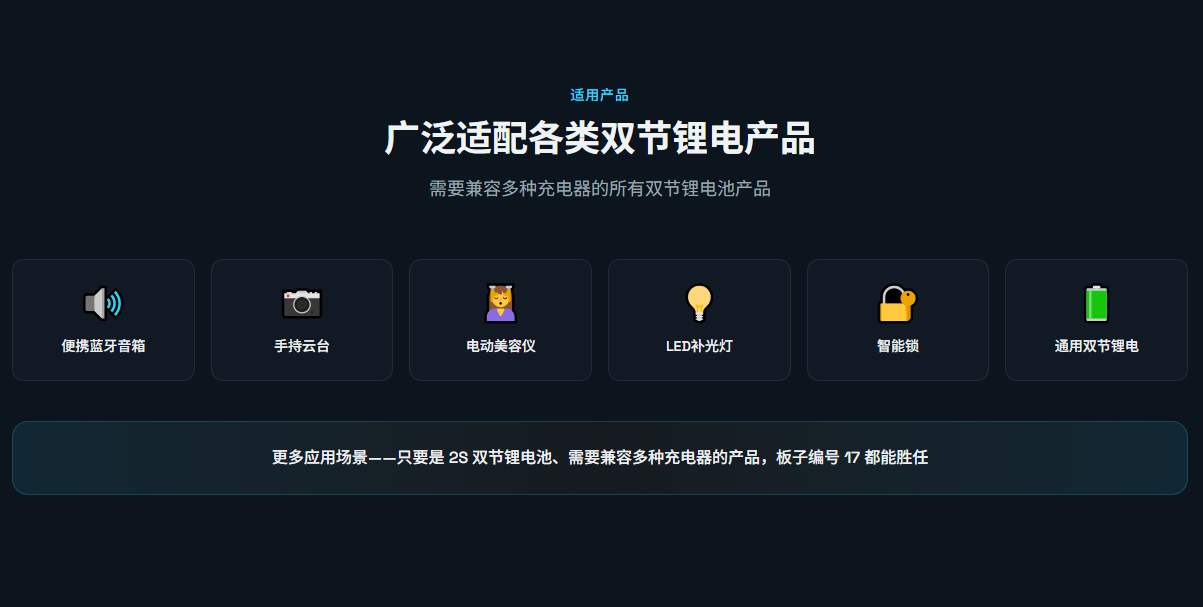

广泛适配各类双节锂电产品

需要兼容多种充电器的所有双节锂电池产品

便携蓝牙音箱

手持云台

电动美容仪

LED 补光灯

智能锁

通用双节锂电

更多应用场景 ——只要是 2S 双节锂电池、需要兼容多种充电器的产品，板子编号 17 都能胜任
